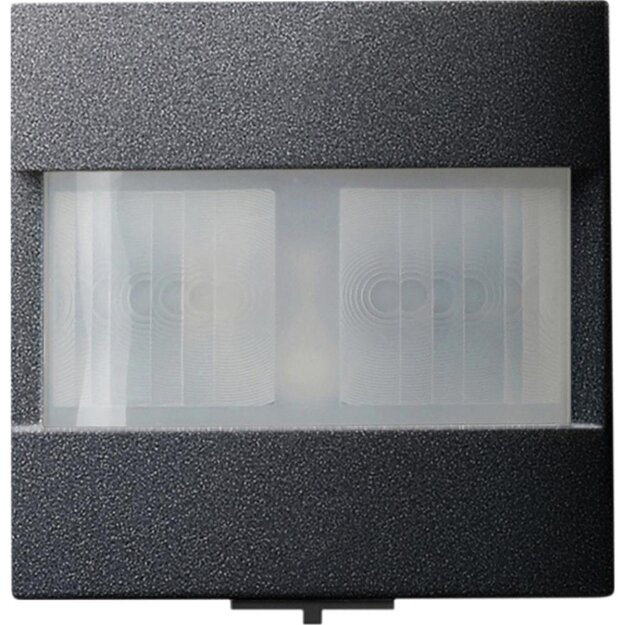

KNX Bewegungsmelderaufsatz 1,10 m Komfort
System 55
Lichtsteuerung
Anthrazit
Merkmale:
- Montage auf Busankoppler 3.
- Konfigurierbar zur Bewegungserkennung (Anwendung Wächter) oder zur
Raumüberwachung (Anwendung Melder).
- Auswertung der Helligkeit bei aktiver Bewegungserfassung im Wächterbetrieb.
Ausschalten der Beleuchtung bei Überschreiten der Helligkeitsschwelle.
- Projektierbare Anzahl von Bewegungsimpulsen innerhalb einer Überwachungszeit
im Meldebetrieb.
- Bewegungserfassung erfolgt digital über 2 PIR-Sektoren.
- Empfindlichkeit der Bewegungserfassung getrennt für die PIR-Sektoren in Stufen
parametrierbar.
- Integrierter Helligkeitssensor zur Ermittlung der Umgebungshelligkeit.
- Anpassung der Empfindlichkeit über einen Einsteller am Gerät oder mit
IR-Fernbedienung PIR KNX (Zubehör).
- Auswertung der gemessenen Helligkeit durch bis zu drei voneinander unabhängige
Helligkeitsgrenzwerte.
- Anzeige der Bewegungserfassung (permanent oder nur im Gehtest).
- Bis zu 5 Funktionsblöcke die beliebig auf die Anwendung "Wächter", "Wächter
mit Abschalthelligkeit" oder "Melder" konfigurierbar sind.
- Je Funktionsblock stehen zwei Ausgangs-Kommunikationsobjekte zur Verfügung,
über die die Schalt- und Steuerbefehle auf den KNX ausgesendet werden.
- Konfigurierbare Funktionen: Schalten, Treppenhausfunktion, Dimmwertgeber,
Szenennebenstelle, Temperaturwertgeber, Helligkeitswertgeber,
Betriebsmodusumschaltung, Schalten mit Zwangsstellung.
- Funktionsblockumschaltung zum busgesteuerten Umschalten zwischen zwei
Funktionsblockgruppen.
- Umschaltung der Betriebsart (OFF / AUTO / ON) des ersten Funktionsblocks im
laufenden Betrieb durch Vor-Ort-Bedienung.
- Bedarfsorientiertes Sperren einzelner Funktionsblöcke über den KNX.
- Manuelle Bedienung der angesteuerten KNX Aktorik und folglich eine
Deaktivierung der PIR-Automatik möglich.
- Ein Funktionsblock kann im helligkeitsunabhängigen Betrieb die Zeitspanne nach
einer letzten Bewegung ermitteln und über ein Kommunikationsobjekt auf den KNX
aussenden. Diese Funktion erlaubt beispielsweise eine einfache Überwachung von
Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz.
- Funktionsweise der Bewegungserkennung einstellbar bei der Anwendung "Wächter"
oder "Wächter mit Abschalthelligkeit".
- Das Gerät ist in den Anwendungen "Wächter" oder "Wächter mit
Abschalthelligkeit" als Einzelgerät, als Haupt- oder Nebenstelle einsetzbar.
- Gehtest-Funktion zur Hilfe bei der Projektierung und Einstellung des PIR
Erfassungsbereichs.
- Integrierte Raumtemperaturmessung.
- Demontagealarm, beim Abziehen vom Busankoppler wird ein 1-Bit oder 1-Byte
Telegramm ausgelöst.
- IR-Fernbedienung PIR KNX (Zubehör) zur Einstellung von Funktionen des ersten
Funktionsblocks (Dämmerungsstufe, Empfindlichkeit der Bewegungserfassung,
Bewegungsauswertung und Nachlaufzeit). Ein- und Ausschalten der
Gehtest-Funktion.
Technische Daten:
KNX Medium: TP256
Montagehöhe bis 1,10 m:
- Erfassungsbereich nach vorne: max. 32 m
- Reichweite zu jeder Seite: max. 19 m
Erfassungswinkel: 180°
Helligkeitssensor:
- Messbereich: ca. 1 bis 1000 lx
Schutzart:
- System 55, Flächenschalter: IP20
- TX_44: IP44
Umgebungstemperatur: -5 °C bis +45 °C
Temperatursensor:
- Messbereich: -5 °C bis +45 °C
- Genauigkeit: ±1 K
Hinweise :
- Nur zur Verwendung im Innenbereich geeignet.
- Der Bewegungsmelder ist nicht für Alarmmeldungen in VdS-konformen Alarmanlagen
geeignet.
