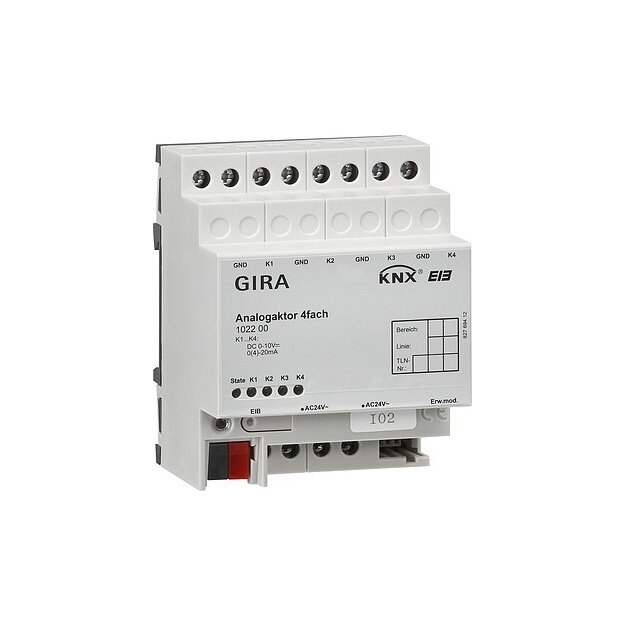

Gira 102200 Analogaktor 4-fach KNX REG
KNX Analogaktor 4fach
Heizung, Lüftung, Raumklima
REG plus
Merkmale:
- Analogaktor 4fach REG mit integrierter Busankopplung wandelt KNX Telegramme
(1-Byte und 2-Byte) in analoge Ausgangssignale um.
- Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima-
und Lüftungstechnik ihre Ausgangsgrößen aufgrund von Businformationen
anzupassen und an Regelprozessen teilzunehmen.
- Spannungsausgänge mit Kurzschlussüberwachung.
- Der Ausgangszustand wird durch die Status-LED angezeigt.
- Die Ausgangsgrößen können zwangsgeführt werden.
- Nicht benötigte Ausgänge lassen sich abschalten.
- Die vier Ausgänge werden durch die Software auf Spannungs- oder Stromsignale
parametriert.
Technische Daten:
KNX Medium: TP256
Anzahl der Ausgänge: 4
Nennspannung: AC 24 V
Anschlüsse:
- KNX: Anschluss- und Abzweigklemme
- Spannungsversorgung: Schraubklemmen
- Ausgänge: Schraubklemmen
Stromsignale am Ausgang:
- 0 bis 20 mA: Bürde ? 500 ?
- 4 bis 20 mA: Bürde ? 500 ?
Spannungssignale am Ausgang:
- 0 bis 1 V: Bürde ? 1 k?
- 0 bis 10 V: Bürde ? 1 k?
Anschlussquerschnitt: max. 4 mm²
Umgebungstemperatur: -5 °C bis +45 °C
Abmessungen:
- Teilungseinheiten (TE): 4
Lieferumfang:
- KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.
Technische Daten und Merkmale zu Gira 102200 Analogaktor 4-fach KNX REG:
| Bussystem KNX | ja |
| Bussystem KNX-RF (Funk) | nein |
| Bussystem Funkbus | nein |
| Bussystem LON | ja |
| Bussystem Powernet | nein |
| Andere Bussysteme | ohne |
| Montageart | REG |
| Breite in Teilungseinheiten | 4 |
| Ausführung | Basismodul |
| Mit LED-Anzeige | nein |
| Mit Busankopplung | ja |
| Anzahl der Ausgänge | 4 |
| Ausgangsstrom | 0 mA |
| Ausgangsspannung | 24 V |
| Schutzart (IP) | IP20 |
