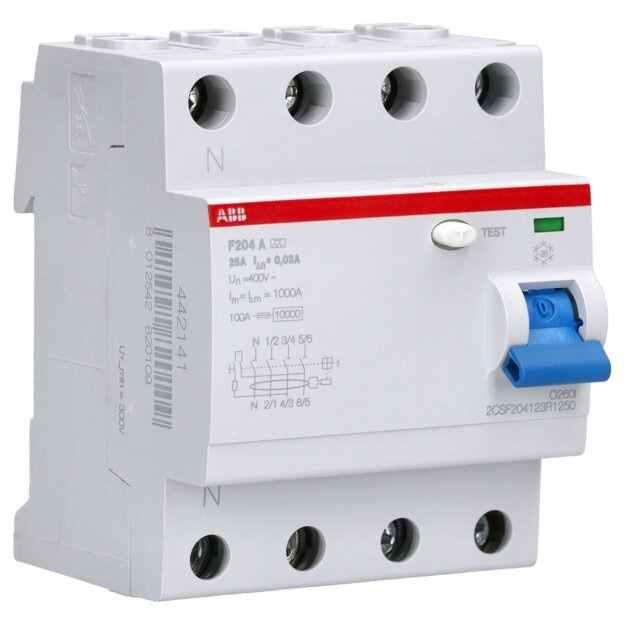

F204 A-25/0.03-L Fehlerstromschutzschalter 4P Typ A 30 mA

F204 A-25/0.03-L Fehlerstromschutzschalter 4P Typ A 30 mA

Artikelnummer: 2CSF204123R1250 ABB-2CSF204123_8012542820109
Hersteller: ABB
EAN: 8012542820109

UVP: 161,19 €

39,90 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

F204 A-25/0.03-L Fehlerstromschutzschalter 4P Typ A 30 mA

Der ABB F204 A‑25/0.03‑L ist ein 4‑poliger Fehlerstrom-Schutzschalter (RCCB) der bewährten F200‑Serie, konzipiert zum Schutz von Personen und Anlagen vor Fehlerströmen. Er kombiniert sichere Trennung bei Fehlerströmen (30 mA) mit einem Nennstrom von 25 A und bietet zudem erhöhte industrielle Stabilität dank Neutralleiter links (L‑Ausführung). Der Schalter erkennt sinusförmige Wechsel- sowie pulsierende Gleichfehlerströme und wird typischerweise zur Fehler- und Brandschutzanwendung gemäß DIN VDE 0100‑410/530 eingesetzt. Mit seiner kompakten 4‑TE-Bauform und Montage auf DIN‑Schiene ist er ideal für Platz sparende Verteilerschränke geeignet. Die robuste Konstruktion erfüllt internationale Normen (IEC/EN 61008‑1/-2‑1) und ist für Wohn-, Gewerbe- und Industriebereiche einsetzbar

Fehlerstromschutz (Typ A, 30 mA): erkennt Wechsel- und pulsierende Gleichfehlerströme für Personenschutz und erhöhten Brandschutz
Nennstrom 25 A mit Neutralleiter links: optimiert für Installationen mit linksseitigem Neutralanschluss
4‑polige Ausführung: trennt automatisch alle Leiter (3P+N) – praktisch und sicher für Drehstromnetze
Norm‑ und geprüft: IEC/EN 61008‑1/-2‑1, geeignet für Haus-, Gewerbe- und Industrieanwendungen
Kompakt & montagefreundlich: Nur 4 TE breit (≈70 mm), zur einfachen Hutschienenmontage

Weitere Informationen

Serie:	F200
Schutzart:	IP20
Polzahl:	4
Auslösecharakteristik:	A
Produktgruppe:	Fehlerstrom-Schutzschalter
Bemessungsstrom:	25 A

Technische Daten und Merkmale zu ABB Stotz S&J FI-Schutzschalter F204A-25/0,03L (1er):

Polzahl	4
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Bemessungsfehlerstrom	0,03 A
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Verlustleistung	-
Montageart	DIN-Schiene
Fehlerstrom-Typ	sonstige
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	nein
Kurzschlussfestigkeit (Icw)	1 kA
Stoßstromfestigkeit	-
Spannungsart	AC
Mit Verriegelungsvorrichtung	ja
Frequenz	sonstige
Zusatzeinrichtungen möglich	ja
Schutzart (IP)	IP2X
Breite in Teilungseinheiten	4
Einbautiefe	69 mm
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
RAL-Nummer (ähnlich)	-
Explosionsgeschützt	nein
