360° Ansicht

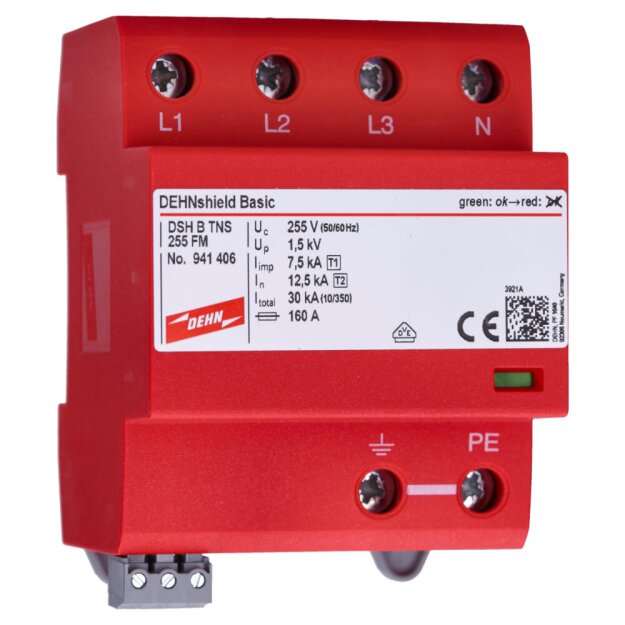

Dehn 941406 Anwendungsopt. Kombi-Ableiter DEHNshield B Typ 1+2 für dreiphasige TN-S-Systeme DSH B TNS 255 FM

Dehn 941406 Anwendungsopt. Kombi-Ableiter DEHNshield B Typ 1+2 für dreiphasige TN-S-Systeme DSH B TNS 255 FM

Artikelnummer: 941406 Dehn+Soehne-941406_4013364328082
Hersteller: Dehn
EAN: 4013364328082

UVP: 679,49 €

212,50 €

inkl. 19% USt. , zzgl.

bestellbar
Lieferzeit : 6-12 Wochen

DEHNshield TNS Basic FM Kombi-Ableiter Typ 1 + Typ 2 für TN-S-Systeme

Der DEHNshield TNS Basic FM 941406 ist ein anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 für TN-S-Systeme. Der Blitzstrom- und Überspannungsableiter ist für den Einsatz im Hauptstromversorgungssystem von Wohngebäuden ohne äußeren Blitzschutz ausgelegt und kann auch bei Freileitungseinspeisung eingesetzt werden. Die Ausführung in 4+0-Schaltung verfügt zusätzlich über einen potentialfreien Fernmeldekontakt zur externen Signalisierung des Gerätezustands.

Kombi-Ableiter Typ 1 + Typ 2: Blitzstrom- und Überspannungsschutz nach EN 61643-11 und IEC 61643-11
Für TN-S-Systeme: anwendungsoptimierter Überspannungsschutz in 4+0-Schaltung
30 kA Gesamt-Blitzstoßstrom: Gesamt-Blitzstoßstrom I_total bei einer Impulsform von 10/350 µs
7,5 kA Blitzstoßstrom je Schutzpfad: Blitzstoßstrom I_imp für L und N-PE bei 10/350 µs
Schutzpegel ≤ 1,5 kV: Schutzpegel L-PE und N-PE jeweils maximal 1,5 kV
Potentialfreier Fernmeldekontakt: Wechslerkontakt zur externen Meldung des Gerätezustands
Für Hauptstromversorgungssysteme: geeignet für Wohngebäude ohne äußeren Blitzschutz sowie bei Freileitungseinspeisung
Platzsparende Funkenstreckentechnologie: kompakte Bauweise mit nur 1 TE pro Pol

Der DEHNshield TNS Basic FM arbeitet auf Funkenstreckenbasis und verbindet Blitzstromableitung und Überspannungsschutz in einer kompakten Bauform. Die höchste Dauerspannung beträgt 255 V AC bei 50/60 Hz. Eine grün-rote Markierung im Sichtfenster dient zur Funktions- und Defektanzeige. Der maximal zulässige netzseitige Überstromschutz beträgt 160 A gG.

Herstellertyp	DSH B TNS 255 FM
Artikelnummer	941406
SPD-Klasse	Typ 1 + Typ 2 / Class I + Class II
Netzsystem	TN-S
Schaltung	4+0
Höchste Dauerspannung AC	255 V, 50/60 Hz
Gesamt-Blitzstoßstrom (10/350 µs)	30 kA
Blitzstoßstrom L / N-PE (10/350 µs)	7,5 kA
Schutzpegel L-PE / N-PE	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Fernmeldekontakt	Potentialfrei, Wechsler
Zulassung	VDE

Weitere Informationen

Schutzart:	IP20
Polzahl:	4

Herstellerinformation

Dehn SE
Hans-Dehn-Straße 1
92318 Neumarkt i.d.OPf.
Bayern
Deutschland
info@dehn.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
