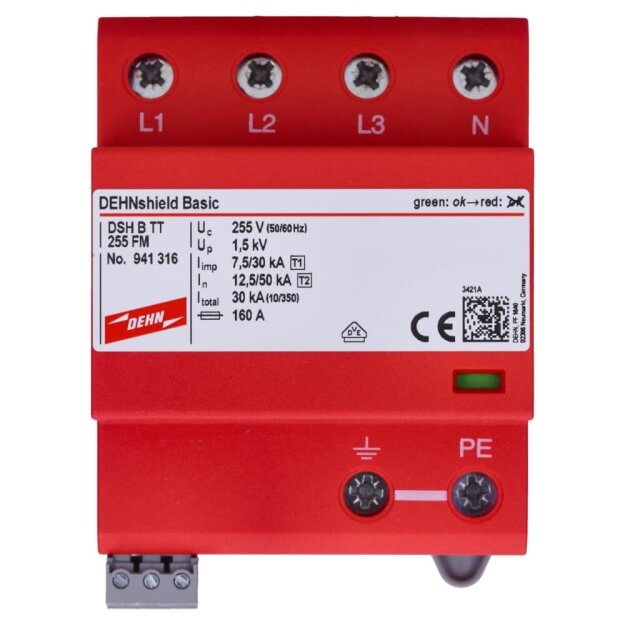

Dehn 941316 Anwendungsopt. Kombi-Ableiter DEHNshield B Typ1+2 für dreiphasige TT-und TN-S-Systeme DSH B TT 255 FM

Dehn 941316 Anwendungsopt. Kombi-Ableiter DEHNshield B Typ1+2 für dreiphasige TT-und TN-S-Systeme DSH B TT 255 FM

Artikelnummer: 941316 Dehn+Soehne-941316_4013364328075
Hersteller: Dehn
EAN: 4013364328075

UVP: 739,47 €

199,90 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

DEHNshield TT Basic FM Kombi-Ableiter Typ 1 + Typ 2 für TT- und TN-S-Systeme

Der DEHNshield TT Basic FM 941316 ist ein anschlussfertiger Kombi-Ableiter Typ 1 + Typ 2 für TT- und TN-S-Systeme in 3+1-Schaltung. Der Blitzstrom- und Überspannungsableiter ist für den Einsatz im Hauptstromversorgungssystem von Wohngebäuden ohne äußeren Blitzschutz ausgelegt und eignet sich auch bei Freileitungseinspeisung. Ein potentialfreier Fernmeldekontakt ermöglicht die externe Überwachung des Gerätezustands.

Kombi-Ableiter Typ 1 + Typ 2: Blitzstrom- und Überspannungsschutz nach EN 61643-11 und IEC 61643-11
Für TT- und TN-S-Systeme: ausgelegt für den Einsatz in 3+1-Schaltung
30 kA Gesamt-Blitzstoßstrom: Gesamtableitvermögen I_total von 30 kA bei einer Impulsform von 10/350 µs
7,5 kA Blitzstoßstrom L-N: Blitzstoßstrom I_imp von 7,5 kA je L-N-Schutzpfad
30 kA Blitzstoßstrom N-PE: leistungsfähiger N-PE-Schutzpfad für TT- und TN-S-Systeme
Schutzpegel ≤ 1,5 kV: Schutzpegel L-N und N-PE jeweils maximal 1,5 kV
Potentialfreier Fernmeldekontakt: Wechslerkontakt zur externen Signalisierung des Gerätezustands
Für Hauptstromversorgungssysteme: geeignet für Wohngebäude ohne äußeren Blitzschutz sowie bei Freileitungseinspeisung

Der DEHNshield TT Basic FM arbeitet auf Funkenstreckenbasis und verbindet Blitzstromableitung und Überspannungsschutz in einer kompakten Bauform. Die höchste Dauerspannung beträgt 255 V AC bei 50/60 Hz. Der maximal zulässige netzseitige Überstromschutz liegt bei 160 A gG.

Herstellertyp	DSH B TT 255 FM
Artikelnummer	941316
SPD-Klasse	Typ 1 + Typ 2 / Class I + Class II
Netzsystem	TT und TN-S
Schaltung	3+1
Höchste Dauerspannung AC	255 V, 50/60 Hz
Gesamt-Blitzstoßstrom (10/350 µs)	30 kA
Blitzstoßstrom L-N (10/350 µs)	7,5 kA
Blitzstoßstrom N-PE (10/350 µs)	30 kA
Schutzpegel L-N / N-PE	≤ 1,5 / ≤ 1,5 kV
Schutzpegel L-PE	2,0 kV
Max. netzseitiger Überstromschutz	160 A gG
Fernmeldekontakt	Potentialfrei, Wechsler
Zulassung	VDE

Weitere Informationen

Schutzart:	IP20
Polzahl:	4

Herstellerinformation

Dehn SE
Hans-Dehn-Straße 1
92318 Neumarkt i.d.OPf.
Bayern
Deutschland
info@dehn.de
