Busch-Jaeger Heizkörperthermostat Set mit Raumtemperaturregler und Fenstermelder Wireless in studioweiß

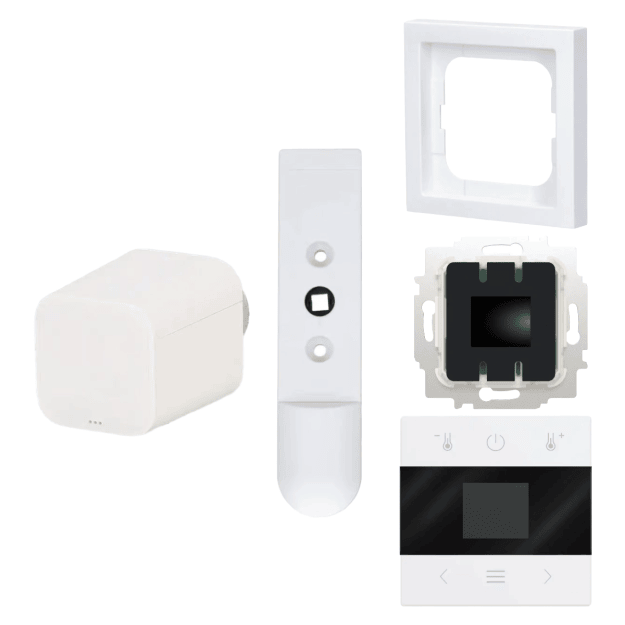

Das Set kombiniert den Busch-Jaeger 6257-WL Heizkörperthermostat mit dem 62842 U-WL Raumtemperaturregler Wireless und dem 6222/1 AP-64-WL Fenstermelder. Passend dazu sind die Zentralscheibe 1794 MDRT-84 in studioweiß und ein 1-fach Abdeckrahmen future® linear in studioweiß bereits enthalten.
Der Heizkörperthermostat wird direkt am wasserführenden Heizkörper montiert und regelt dort das Ventil. Der Raumtemperaturregler wird an einer geeigneten Stelle im Raum installiert und übernimmt dort die Temperaturerfassung und Bedienung. Beide Komponenten kommunizieren drahtlos miteinander und können als funkvernetzte Raumsteuerung eingesetzt werden. Ergänzt wird die Heizungssteuerung durch den Fenstermelder, der die aktuelle Stellung des Fenstergriffs erfasst und innerhalb eines Busch-free@home® Systems für eine fensterabhängige Heizungssteuerung genutzt werden kann.
Temperatur im Raum erfassen und am Heizkörper regeln
Der 6257-WL sitzt unmittelbar am Heizkörper. Mit dem zusätzlichen 62842 U-WL kann die Raumtemperatur an einer geeigneteren Position erfasst und eingestellt werden. Soll- und Isttemperatur lassen sich direkt am Farbdisplay des Raumtemperaturreglers anzeigen. Die Bedienung erfolgt über sechs Touch-Tasten.
Der eingestellte Sollwert wird für die Raumregelung genutzt, während der 6257-WL das Heizkörperventil entsprechend ansteuert. So müssen Temperatureinstellung und Bedienung nicht direkt am Heizkörper erfolgen.
Fensterstatus in die Heizungssteuerung einbeziehen
Der enthaltene Busch-Jaeger 6222/1 AP-64-WL Fenstermelder erfasst die aktuelle Stellung des Fenstergriffs und unterscheidet zwischen geöffnet, geschlossen und gekippt. Innerhalb eines Busch-free@home® Systems kann diese Information in die Heizungssteuerung einbezogen werden. Dadurch lässt sich die Heizung bei geöffnetem Fenster automatisch abschalten beziehungsweise entsprechend der eingerichteten Systemfunktion steuern.
Der Fenstermelder wird zwischen dem vorhandenen Fenstergriff und dem Fensterrahmen montiert. Der vorhandene Fenstergriff kann weiterhin verwendet werden. Eine zusätzliche Leitungsverlegung ist nicht erforderlich, da der Fenstermelder mit einer CR2-Batterie betrieben wird.
Geeignet ist der Fenstermelder für Fenstergriffe mit 7-mm-Vierkant, einem Befestigungsschraubenabstand von 43 mm und einem Nocken-Durchmesser von 10 oder 12 mm. Die maximale Größe der Befestigungsplatte des Fenstergriffs darf 34 × 77 mm betragen. Vierkantverlängerung, Schrauben, Adapter für die Nocken und die benötigte Batterie sind beim Fenstermelder bereits enthalten.
Lokale Raumregelung und Erweiterung mit Busch-free@home®
Der 6257-WL und der 62842 U-WL sind für funkvernetzte Raumsteuerungslösungen vorgesehen. Die grundlegende Raumregelung aus Heizkörperthermostat und Raumtemperaturregler kann daher lokal ohne System Access Point eingesetzt werden. Die Einrichtung und Parametrierung dieser lokalen Verbindung erfolgt über die Busch-free@home® Next App.
Für die Einbindung und Programmierung des 6222/1 AP-64-WL Fenstermelders sowie dessen Nutzung innerhalb der Busch-free@home® Automatisierung wird ein System Access Point benötigt. Darüber kann der Fensterstatus in das System eingebunden und mit der Heizungssteuerung verknüpft werden. Der Status des Fensters kann anschließend auch innerhalb der free@home App beziehungsweise auf einem kompatiblen free@home Panel visualisiert werden.
Über einen System Access Point können auch der Heizkörperthermostat und der Raumtemperaturregler in ein größeres Busch-free@home® System integriert und mit weiteren kompatiblen Geräten und Funktionen verbunden werden.
Komplett mit Zentralscheibe und Rahmen
Für den 62842 U-WL ist in diesem Set bereits die passende Busch-Jaeger 1794 MDRT-84 Zentralscheibe enthalten. Sie ist in studioweiß ausgeführt und besitzt die für den Raumtemperaturregler vorgesehenen Symbole für Temperatur, Power, Navigation und Menü. Die Zentralscheibe ist ausdrücklich mit dem 62842 U-WL kombinierbar.
Der ebenfalls enthaltene Busch-Jaeger 1721-184K Abdeckrahmen 1-fach stammt aus der Serie future® linear und ist ebenfalls in studioweiß ausgeführt. Damit sind die sichtbaren Komponenten für die Einzelmontage des Raumtemperaturreglers bereits passend zusammengestellt.
Montage am Heizkörper und Fenster
Der 6257-WL wird mit Batterien betrieben und benötigt am Heizkörper keine zusätzliche Stromleitung. Die Montage erfolgt über eine Überwurfmutter M30 × 1,5. Adapter für Danfoss RA, RAV und RAVL sind beim Heizkörperthermostat enthalten.
Der 62842 U-WL wird in einer Unterputzdose montiert. Für den elektrischen Anschluss ist ein Neutralleiter erforderlich.
Der 6222/1 AP-64-WL wird zwischen dem vorhandenen Fenstergriff und dem Fensterrahmen montiert. Da der Fenstermelder batteriebetrieben arbeitet, ist auch am Fenster keine zusätzliche Leitungsverlegung erforderlich.
Vorteile des Sets
- Heizkörperthermostat, Raumtemperaturregler und Fenstermelder als Wireless-Lösung
- Temperaturerfassung und Bedienung an einer geeigneten Stelle im Raum
- 6257-WL regelt das Heizkörperventil direkt
- 62842 U-WL mit Farbdisplay und Touchbedienung
- Fenstermelder erfasst die Zustände geöffnet, geschlossen und gekippt
- Fensterstatus kann innerhalb von Busch-free@home® in die Heizungssteuerung einbezogen werden
- automatische Reaktion der Heizung bei geöffnetem Fenster im Busch-free@home® System möglich
- grundlegende funkvernetzte Raumregelung aus 6257-WL und 62842 U-WL ohne System Access Point möglich
- batteriebetriebener Heizkörperthermostat ohne zusätzliche Stromleitung am Heizkörper
- batteriebetriebener Fenstermelder ohne zusätzliche Leitungsverlegung am Fenster
- vorhandener Fenstergriff kann weiterverwendet werden
- Zentralscheibe für den Raumtemperaturregler bereits enthalten
- 1-fach future® linear Abdeckrahmen bereits enthalten
- Zentralscheibe und Rahmen in studioweiß
- Einbindung in Busch-free@home® über einen System Access Point möglich
Lieferumfang
- 1 × Busch-Jaeger 62842 U-WL Raumtemperaturregler Wireless, 2CKA006800A3116
- 1 × Busch-Jaeger 6257-WL Heizkörperthermostat Wireless, 2CKA006200A0969
- 1 × Busch-Jaeger 6222/1 AP-64-WL Fenstermelder Wireless Weiß, 2CKA006200A0067
- 1 × Busch-Jaeger 1794 MDRT-84 Zentralscheibe studioweiß, 2CKA006430A0420
- 1 × Busch-Jaeger 1721-184K Abdeckrahmen 1-fach future® linear studioweiß, 2CKA001754A4235
Häufige Fragen zum Set
Benötige ich für dieses Set einen System Access Point?
Für die grundlegende lokale Raumregelung zwischen 6257-WL und 62842 U-WL ist kein System Access Point zwingend erforderlich. Soll jedoch der enthaltene 6222/1 AP-64-WL Fenstermelder in Busch-free@home® eingebunden und mit der Heizungssteuerung verknüpft werden, wird ein System Access Point benötigt.
Was erkennt der Fenstermelder?
Der 6222/1 AP-64-WL überwacht die Stellung des Fenstergriffs und erkennt, ob das Fenster geöffnet, geschlossen oder gekippt ist. Diese Information kann innerhalb des Busch-free@home® Systems für weitere Funktionen verwendet werden.
Kann die Heizung bei geöffnetem Fenster automatisch reagieren?
Ja. Wird der Fenstermelder über einen System Access Point in Busch-free@home® eingebunden, kann der erkannte Fensterstatus mit der Heizungssteuerung verknüpft werden. Dadurch ist beispielsweise eine automatische Abschaltung der Heizung bei geöffnetem Fenster möglich.
Muss für den Fenstermelder ein neuer Fenstergriff montiert werden?
Nein. Der 6222/1 AP-64-WL wird zwischen dem vorhandenen Fenstergriff und dem Fensterrahmen montiert. Der vorhandene Fenstergriff kann weiterhin verwendet werden.
Benötigt der Fenstermelder einen Stromanschluss?
Nein. Der Fenstermelder wird mit einer CR2-Batterie betrieben. Eine zusätzliche Leitungsverlegung am Fenster ist nicht erforderlich.
Warum sind Heizkörperthermostat und Raumtemperaturregler kombiniert?
Der 6257-WL sitzt direkt am Heizkörper und regelt das Ventil. Der 62842 U-WL kann an einer geeigneten Stelle im Raum montiert werden und übernimmt dort Temperaturerfassung und Bedienung.
Sind Zentralscheibe und Rahmen bereits enthalten?
Ja. Zum Set gehören die Zentralscheibe 1794 MDRT-84 in studioweiß sowie der future® linear Abdeckrahmen 1721-184K in studioweiß.
Benötigt der Heizkörperthermostat einen Stromanschluss?
Nein. Der 6257-WL wird mit Batterien betrieben und benötigt am Heizkörper keine separate Stromversorgung.
Was ist beim Anschluss des 62842 U-WL zu beachten?
Der Raumtemperaturregler wird in einer Unterputzdose montiert und benötigt einen Neutralleiter.
