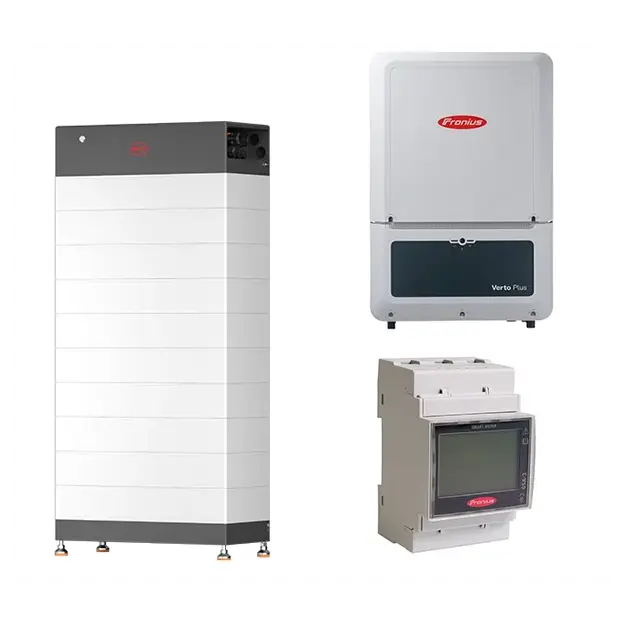

BYD Battery-Box HVB 29.6 Set mit Fronius Verto Plus 30.0 Hybridwechselrichter, 29,69 kWh
Das BYD Battery-Box HVB 29.6 Set mit Fronius Verto Plus 30.0 kombiniert einen modularen Hochvolt-Batteriespeicher mit einem leistungsstarken dreiphasigen Hybridwechselrichter. Das DC-gekoppelte PV-Speichersystem ermöglicht die Speicherung überschüssiger Solarenergie und deren zeitversetzte Nutzung. Die Kombination eignet sich insbesondere für entsprechend dimensionierte Photovoltaikanlagen mit höherem Strombedarf, beispielsweise in gewerblichen Anwendungen.
Die BYD Battery-Box HVB 29.6 verfügt über eine nutzbare Speicherkapazität von 29,69 kWh und besteht aus zehn Batteriemodulen. Der Fronius Verto Plus 30.0 bietet eine AC-Nennleistung von 29,99 kW, drei unabhängige MPP-Tracker und einen integrierten Batterieanschluss. Die Systemkombination unterstützt ein intelligentes Energiemanagement und ermöglicht bei entsprechender Installation eine dreiphasige Ersatzstromversorgung.
Produktvorteile im Überblick
-
29,69 kWh nutzbare Speicherkapazität durch zehn BYD HVB Batteriemodule
-
29,99 kW dreiphasiger Hybridwechselrichter Fronius Verto Plus 30.0
-
DC-gekoppeltes Hochvolt-Speichersystem zur Speicherung überschüssiger Photovoltaikenergie
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
Mindestens 95 % Batterie-Roundtrip-Wirkungsgrad unter definierten Betriebsbedingungen
-
Drei unabhängige MPP-Tracker für flexible PV-Generatorauslegungen
-
Bis zu 45 kWp PV-Generatorleistung bei entsprechender Anlagenplanung
-
Bis zu drei HVB-Batterietürme parallel mit insgesamt 89,07 kWh nutzbarer Speicherkapazität bei freigegebener Systemkonfiguration
-
50 A maximaler Batterieausgangsstrom des BYD Batteriespeichers
-
Dynamic Peak Manager zur Optimierung des MPP-Trackings bei teilweiser Verschattung
-
Dreiphasige Full-Backup-Funktion mit geeigneter externer Netzumschaltung
-
Fronius Solar.web zur Überwachung relevanter Energie- und Betriebsdaten
-
IP55-Schutzart des Batteriespeichers und IP66 des Wechselrichters für geeignete Installationsbereiche
Technische Daten – BYD Battery-Box HVB 29.6
- Hersteller: BYD
- Produktserie: Battery-Box HVB
- Speichermodell: HVB 29.6
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 10
- Nutzbare Speicherkapazität je Modul: ca. 2,97 kWh
- Nutzbare Gesamtspeicherkapazität: 29,69 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Nennspannung: 512 V DC
- Betriebsspannungsbereich: 400–576 V DC
- Maximaler Ausgangsstrom: 50 A
- Spitzen-Ausgangsstrom: 98 A für 15 Sekunden
- Batterie-Roundtrip-Wirkungsgrad: mindestens 95 %
- Maximale Anzahl Batteriemodule pro Turm: 10
- Maximale nutzbare Speicherkapazität pro Turm: 29,69 kWh
- Maximale Anzahl parallel geschalteter Batterietürme: bis zu 3 bei freigegebener Systemkonfiguration
- Maximale nutzbare Speicherkapazität bei drei Türmen: 89,07 kWh
- Kommunikation: CAN / RS485
- Schutzart: IP55
- Abmessungen (H × B × T): 1.327 × 610 × 282 mm
- Gewicht des vollständigen Batterieturms: 287,1 kg
- Gewicht je Batteriemodul: 27,3 kg
- Betriebstemperatur: -20 bis +50 °C
- Montageart: Bodenaufstellung
- Installationsbereich: Geeigneter Innen- und Außenbereich
Technische Daten – Fronius Verto Plus 30.0
- Hersteller: Fronius
- Modell: Verto Plus 30.0
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 29.990 W
- Maximale AC-Ausgangsleistung: 29.990 VA
- Maximale PV-Generatorleistung: 45.000 Wp
- Anzahl MPP-Tracker: 3
- Maximale PV-Eingangsspannung: 1.000 V DC
- Start-Eingangsspannung: 150 V DC
- Nominale DC-Eingangsspannung: 600 V
- MPP-Spannungsbereich: 150–870 V DC
- MPP-Spannungsbereich bei voller Leistung: 400–870 V DC
- Maximaler PV-Eingangsstrom: 28 A je Strang
- Maximale PV-Generatorleistung je MPP-Tracker: 20.000 Wp
- Maximaler PV-Kurzschlussstrom: 50 A je MPP-Tracker
- Anzahl Batterieanschlüsse: 1
- Batterie-Eingangsspannungsbereich: 150–700 V DC
- Netzanschluss: Dreiphasig, 3/N/PE, 400/230 V
- Netzfrequenz: 50/60 Hz
- Schutzart: IP66
- Abmessungen (H × B × T): 865 × 574 × 279 mm
- Gewicht: 43 kg
- Kühlung: Aktive Luftkühlung
- Umgebungstemperatur: -40 bis +60 °C
- Geräuschemission: 56,7 dB(A)
- Nachtverbrauch: 16 W
- MPP-Optimierung: Dynamic Peak Manager
- Ersatzstromfunktion: Dreiphasiges Full Backup mit geeigneter externer Umschalteinrichtung
- Monitoring: Fronius Solar.web
29,69 kWh Batteriespeicher für einen hohen Energiebedarf
Die BYD Battery-Box HVB 29.6 speichert überschüssigen Strom aus einer kompatiblen Photovoltaikanlage und stellt ihn zu einem späteren Zeitpunkt wieder zur Verfügung. Mit zehn Batteriemodulen bietet der Hochvolt-Batteriespeicher eine nutzbare Gesamtkapazität von 29,69 kWh.
Die gespeicherte Energie kann beispielsweise in Zeiten geringer PV-Erzeugung oder bei erhöhtem Strombedarf genutzt werden. Besonders bei gewerblichen Anwendungen mit größeren Photovoltaikanlagen unterstützt die Kombination eine bessere Nutzung der selbst erzeugten Solarenergie.
Durch die DC-gekoppelte Systemarchitektur kann überschüssige Solarenergie auf der Gleichstromseite gespeichert werden. Dadurch entfallen zusätzliche AC-Umwandlungsschritte beim Laden des Batteriespeichers. Die tatsächliche Systemeffizienz hängt von der Anlagenkonfiguration und den Betriebsbedingungen ab.
BYD Battery-Box HVB mit zehn LFP-Batteriemodulen
Die BYD Battery-Box HVB verwendet Lithium-Eisenphosphat-Zellen und ist für stationäre Energiespeicheranwendungen ausgelegt. Die zehn Batteriemodule bilden einen kompakten Hochvolt-Batterieturm mit einer Gesamthöhe von 1.327 mm.
Das modulare Stecksystem ermöglicht die elektrische Verbindung der einzelnen Batteriemodule innerhalb des Turms. Die Nennspannung der HVB 29.6 beträgt 512 V DC, der Betriebsspannungsbereich reicht von 400 bis 576 V DC.
Der maximale Batterieausgangsstrom beträgt 50 A. Für kurzzeitige Leistungsanforderungen ist ein Spitzenstrom von 98 A für maximal 15 Sekunden vorgesehen. Die tatsächlich verfügbare Leistung hängt unter anderem vom Ladezustand und den Betriebsbedingungen ab.
Mit der Schutzart IP55 ist der Batteriespeicher für geeignete Innen- und Außeninstallationen ausgelegt. Bei der Standortwahl müssen die zulässigen Umgebungsbedingungen und die Anforderungen an eine tragfähige Bodenaufstellung berücksichtigt werden.
Speichererweiterung mit zusätzlichen BYD HVB Batterietürmen
Die BYD Battery-Box HVB besitzt eine modulare Speicherarchitektur. Ein einzelner Batterieturm unterstützt bis zu zehn Batteriemodule. Das vorliegende Set erreicht mit der HVB 29.6 bereits die maximale Modulanzahl eines einzelnen Turms.
Für eine weitere Kapazitätserhöhung können bei geeigneter Systemkonfiguration zusätzliche kompatible HVB Batterietürme parallel betrieben werden. Mit drei vollständig ausgebauten Türmen lässt sich eine nutzbare Gesamtspeicherkapazität von bis zu 89,07 kWh erreichen.
Für die Kombination mit dem Fronius Verto Plus sind die jeweils freigegebenen Batteriekonfigurationen, erforderlichen Softwarestände sowie die zulässigen Anschlussströme zu berücksichtigen. Die mögliche Lade- und Entladeleistung ist von der Anzahl der Batterietürme und der Auslegung des gesamten Speichersystems abhängig.
Fronius Verto Plus 30.0 Hybridwechselrichter mit 29,99 kW
Der enthaltene Fronius Verto Plus 30.0 ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 29,99 kW. Er kombiniert die Funktionen eines leistungsstarken Photovoltaikwechselrichters mit einem integrierten Anschluss für kompatible Hochvolt-Batteriespeicher.
Die maximale anschließbare PV-Generatorleistung beträgt 45 kWp. Drei unabhängige MPP-Tracker ermöglichen die Einbindung unterschiedlich ausgerichteter Photovoltaik-Modulgruppen und bieten Flexibilität bei der Auslegung größerer PV-Anlagen.
Der integrierte Dynamic Peak Manager unterstützt die Leistungsoptimierung bei teilweiser Verschattung. Dazu wird die Kennlinie des Photovoltaikgenerators regelmäßig überprüft, um einen geeigneten Arbeitspunkt für die Energieerzeugung zu ermitteln.
Der Batterieanschluss unterstützt einen Gleichspannungsbereich von 150 bis 700 V DC. Damit ist die elektrische Einbindung entsprechend freigegebener Hochvolt-Batteriespeicher möglich. Die tatsächlich verfügbare Lade- und Entladeleistung richtet sich nach den technischen Grenzen des Wechselrichters und des angeschlossenen Batteriesystems.
Intelligentes Energiemanagement mit Fronius Solar.web
Die Kombination aus BYD Batteriespeicher und Fronius Hybridwechselrichter ermöglicht die bedarfsgerechte Nutzung selbst erzeugter Solarenergie. Erzeugter Photovoltaikstrom kann direkt verbraucht, im Batteriespeicher zwischengespeichert oder entsprechend der Anlagenkonfiguration in das öffentliche Stromnetz eingespeist werden.
Über die Fronius Solar.web Plattform lassen sich relevante Informationen zur Stromerzeugung und zum Anlagenbetrieb einsehen. Mit einem kompatiblen Fronius Smart Meter können zusätzlich die Energieflüsse am Netzanschlusspunkt erfasst werden.
Die gewonnenen Messdaten unterstützen die Eigenverbrauchsoptimierung und die Steuerung des Batteriespeichers. Dadurch kann die gespeicherte Solarenergie bedarfsgerecht eingesetzt werden.
Dreiphasige Ersatzstromversorgung mit Full Backup
Der Fronius Verto Plus 30.0 unterstützt bei geeigneter Systemkonfiguration eine dreiphasige Ersatzstromversorgung. Hierfür werden zusätzliche Komponenten benötigt, insbesondere eine geeignete externe Netzumschalteinrichtung sowie die erforderliche Mess- und Steuerungstechnik.
Bei einem Ausfall des öffentlichen Stromnetzes können entsprechend eingebundene Verbraucher versorgt werden, sofern die erforderlichen Systemvoraussetzungen erfüllt sind. Die tatsächlich verfügbare Ersatzstromleistung hängt von der Batteriekonfiguration, der verfügbaren PV-Leistung und den Leistungsgrenzen der beteiligten Komponenten ab.
Die AC-Nennleistung des Wechselrichters von 29,99 kW ist nicht mit der dauerhaft verfügbaren Batterie-Entladeleistung gleichzusetzen. Eine automatische Ersatzstromversorgung ist ohne die erforderlichen Zusatzkomponenten nicht gegeben.
Set-Zusammenstellung
- 10 × BYD Battery-Box HVB Batteriemodul mit jeweils rund 2,97 kWh nutzbarer Speicherkapazität
- 1 × BYD Battery-Box HVB Steuer- und Anschlusseinheit (BCU) mit Basis
- 1 × Fronius Verto Plus 30.0 Hybridwechselrichter mit 29,99 kW AC-Nennleistung
Hinweis: Die genaue Zusammenstellung des Sets und enthaltenes Installationszubehör müssen anhand der produktspezifischen Stückliste geprüft werden. Für die vollständige Installation können zusätzliche Komponenten wie geeignete Batterieanschlussleitungen, ein kompatibler Fronius Smart Meter sowie Zubehör für die Ersatzstromversorgung erforderlich sein. Die Montage, der elektrische Anschluss und die Inbetriebnahme dürfen ausschließlich durch qualifiziertes Fachpersonal erfolgen.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des BYD HVB 29.6 Sets?
Die BYD Battery-Box HVB 29.6 bietet eine nutzbare Speicherkapazität von 29,69 kWh. Sie besteht aus zehn HVB Batteriemodulen mit jeweils rund 2,97 kWh nutzbarer Energie. Die gespeicherte Energie kann zeitversetzt zur Versorgung angeschlossener Verbraucher genutzt werden.
Welche Leistung bietet der Fronius Verto Plus 30.0 Hybridwechselrichter?
Der Fronius Verto Plus 30.0 besitzt eine AC-Nennleistung von 29,99 kW und eine maximale AC-Ausgangsleistung von 29,99 kVA. Er verfügt über drei unabhängige MPP-Tracker und unterstützt eine maximale PV-Generatorleistung von 45 kWp.
Kann die BYD Battery-Box HVB 29.6 nachträglich erweitert werden?
Der Batterieturm besitzt mit zehn Modulen bereits die maximale Modulanzahl. Eine weitere Speichererweiterung ist bei geeigneter Systemkonfiguration durch zusätzliche kompatible HVB Batterietürme möglich. Drei vollständig ausgebaute Türme erreichen eine nutzbare Gesamtspeicherkapazität von 89,07 kWh. Die Erweiterung muss den geltenden Kompatibilitätsvorgaben entsprechen.
Ist die BYD Battery-Box HVB 29.6 mit dem Fronius Verto Plus 30.0 kompatibel?
Die BYD Battery-Box HVB kann in freigegebenen Konfigurationen mit dem Fronius Verto Plus betrieben werden. Für die konkrete Kombination sind die aktuellen Batteriekompatibilitätslisten, die erforderlichen Softwarestände und die technischen Anschlussparameter zu berücksichtigen.
Ist eine Ersatzstromversorgung mit dem BYD und Fronius Set möglich?
Der Fronius Verto Plus 30.0 unterstützt eine dreiphasige Full-Backup-Funktion bei geeigneter Systemauslegung. Für die Umsetzung werden zusätzliche kompatible Komponenten benötigt, insbesondere eine externe Netzumschalteinrichtung sowie Mess- und Steuerungstechnik. Die verfügbare Ersatzstromleistung hängt von der Batterie- und Anlagenkonfiguration ab.
Welche Batterietechnologie verwendet die BYD Battery-Box HVB?
Die BYD Battery-Box HVB verwendet Lithium-Eisenphosphat-Zellen (LiFePO4). Diese Batterietechnologie besitzt eine hohe thermische Stabilität und ist für stationäre Energiespeicheranwendungen geeignet.
Kann die BYD Battery-Box HVB im Außenbereich installiert werden?
Die BYD Battery-Box HVB besitzt die Schutzart IP55 und ist unter Einhaltung der zulässigen Umgebungsbedingungen für geeignete Innen- und Außeninstallationen vorgesehen. Der Betriebstemperaturbereich reicht von -20 bis +50 °C. Die Aufstellung muss auf einem geeigneten, tragfähigen Untergrund erfolgen.
Welche Vorteile bieten die drei MPP-Tracker des Fronius Verto Plus 30.0?
Die drei unabhängigen MPP-Tracker ermöglichen eine flexible Auslegung der Photovoltaikanlage mit unterschiedlichen Modulgruppen. Das ist beispielsweise bei verschiedenen Dachausrichtungen oder unterschiedlichen Einstrahlungsbedingungen vorteilhaft. Der Dynamic Peak Manager unterstützt zusätzlich die Optimierung der Energieerzeugung bei teilweiser Verschattung.
Wie lassen sich die Energiedaten des Batteriespeichers überwachen?
Über Fronius Solar.web können Informationen zur Photovoltaikerzeugung und zum Anlagenbetrieb eingesehen werden. In Verbindung mit einem kompatiblen Fronius Smart Meter lassen sich zusätzliche Energieflüsse und Verbrauchsdaten erfassen. Die verfügbaren Funktionen hängen von der Systemkonfiguration ab.
