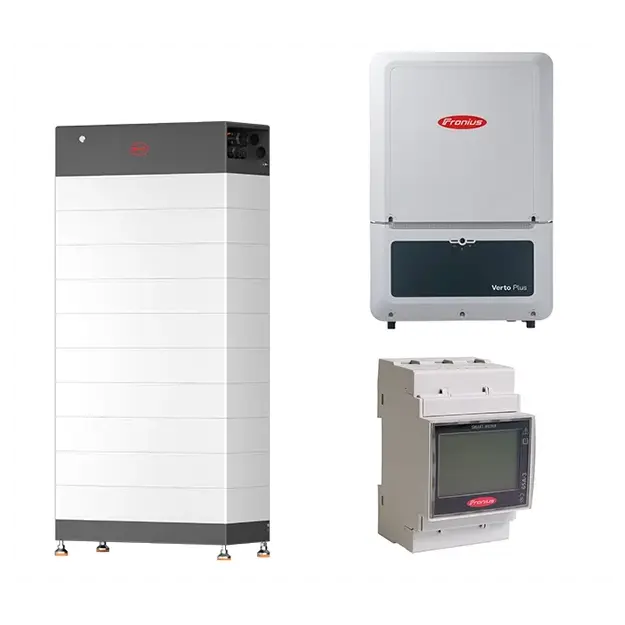

BYD Battery-Box HVB 29.6 Set mit Fronius Verto Plus 33.0 Hybridwechselrichter, 29,69 kWh
Das BYD Battery-Box HVB 29.6 Set mit Fronius Verto Plus 33.0 kombiniert einen leistungsfähigen Hochvolt-Batteriespeicher mit einem dreiphasigen Hybridwechselrichter. Die DC-gekoppelte Speicherlösung ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Damit eignet sich das System für entsprechend dimensionierte Photovoltaikanlagen mit hohem Energiebedarf, beispielsweise im gewerblichen Bereich.
Die BYD Battery-Box HVB 29.6 bietet eine nutzbare Speicherkapazität von 29,69 kWh und besteht aus zehn Batteriemodulen. Der Fronius Verto Plus 33.0 verfügt über eine AC-Nennleistung von 33,3 kW, drei unabhängige MPP-Tracker und einen integrierten Hochvolt-Batterieanschluss. Die Kombination unterstützt eine bedarfsgerechte Nutzung selbst erzeugter Solarenergie sowie eine Ersatzstromversorgung bei entsprechender Systemauslegung.
Produktvorteile im Überblick
-
29,69 kWh nutzbare Speicherkapazität durch zehn BYD HVB Batteriemodule
-
33,3 kW dreiphasiger Hybridwechselrichter Fronius Verto Plus 33.0
-
DC-gekoppeltes Hochvolt-Speichersystem für die effiziente Speicherung überschüssiger Solarenergie
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
Mindestens 95 % Batterie-Roundtrip-Wirkungsgrad unter definierten Betriebsbedingungen
-
Drei unabhängige MPP-Tracker zur Einbindung unterschiedlicher PV-Modulgruppen
-
Bis zu 50 kWp PV-Generatorleistung für entsprechend ausgelegte Photovoltaikanlagen
-
Bis zu drei HVB-Batterietürme parallel mit maximal 89,07 kWh nutzbarer Speicherkapazität bei geeigneter Systemkonfiguration
-
Bis zu 50 A maximaler Batterieausgangsstrom des Batteriespeichers
-
Full-Backup-Funktion mit geeigneter externer Netzumschalteinrichtung
-
Fronius Solar.web zur Überwachung relevanter Energie- und Betriebsdaten
-
IP55-Schutzart der Batterie und IP66 des Wechselrichters für geeignete Innen- und Außeninstallationen
Technische Daten – BYD Battery-Box HVB 29.6
- Hersteller: BYD
- Produktserie: Battery-Box HVB
- Speichermodell: HVB 29.6
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 10
- Kapazität je Batteriemodul: ca. 2,97 kWh
- Nutzbare Gesamtspeicherkapazität: 29,69 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Nennspannung: 512 V DC
- Betriebsspannungsbereich: 400–576 V DC
- Maximaler Ausgangsstrom: 50 A
- Spitzen-Ausgangsstrom: 98 A für 15 Sekunden
- Batterie-Roundtrip-Wirkungsgrad: mindestens 95 %
- Maximale Anzahl Batteriemodule pro Turm: 10
- Maximale nutzbare Speicherkapazität pro Turm: 29,69 kWh
- Maximale Anzahl parallel geschalteter Batterietürme: 3 bei freigegebener Systemkonfiguration
- Maximale nutzbare Gesamtspeicherkapazität: 89,07 kWh
- Kommunikation: CAN / RS485
- Schutzart: IP55
- Abmessungen (H × B × T): 1.327 × 610 × 282 mm
- Gewicht des vollständigen Batterieturms: 287,1 kg
- Gewicht je Batteriemodul: 27,3 kg
- Betriebstemperatur: -20 bis +50 °C
- Montageart: Bodenaufstellung
- Installationsbereich: Geeigneter Innen- und Außenbereich
Technische Daten – Fronius Verto Plus 33.0
- Hersteller: Fronius
- Modell: Verto Plus 33.0
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 33.300 W
- Maximale AC-Ausgangsleistung: 33.300 VA
- Maximale PV-Generatorleistung: 50.000 Wp
- Maximal nutzbare PV-DC-Leistung: 39.000 W
- Anzahl MPP-Tracker: 3
- Maximale PV-Eingangsspannung: 1.000 V DC
- Nominale DC-Eingangsspannung: 600 V
- Nutzbarer MPP-Spannungsbereich: 150–870 V
- MPP-Spannungsbereich bei voller Leistung: 410–870 V
- Maximaler PV-Eingangsstrom je MPP-Tracker: 28 A
- Maximal nutzbare PV-Leistung je MPP-Tracker: 13.000 W
- Anzahl Batterieanschlüsse: 1
- Batterie-Eingangsspannungsbereich: 150–700 V DC
- Maximaler Batterie-Eingangsstrom: 50 A
- Maximale Ladeleistung des Wechselrichters: 39.000 W, abhängig von der Batteriekonfiguration
- Maximale Entladeleistung des Wechselrichters: 33.300 W, abhängig von der Batteriekonfiguration
- Netzanschluss: Dreiphasig, 3/N/PE, 400/230 V
- Netzfrequenz: 50/60 Hz
- Schutzart: IP66
- Abmessungen (H × B × T): 865 × 574 × 279 mm
- Gewicht: 43 kg
- Kühlung: Aktive Luftkühlung
- Umgebungstemperatur: -25 bis +60 °C
- Full Backup: Mit geeigneter externer Netzumschalteinrichtung
- Monitoring: Fronius Solar.web
29,69 kWh BYD Batteriespeicher für hohen Energiebedarf
Die BYD Battery-Box HVB 29.6 ermöglicht die Speicherung überschüssiger Energie aus einer kompatiblen Photovoltaikanlage. Mit zehn Batteriemodulen stellt das System eine nutzbare Gesamtspeicherkapazität von 29,69 kWh bereit. Diese kann beispielsweise dazu genutzt werden, Solarstrom während verbrauchsintensiver Zeiträume oder außerhalb der unmittelbaren PV-Erzeugung verfügbar zu machen.
Die DC-gekoppelte Systemarchitektur ermöglicht die direkte Speicherung von Solarenergie auf der Gleichstromseite. Dadurch werden zusätzliche Umwandlungsschritte beim Laden reduziert. Die tatsächliche Energieeffizienz hängt von der Systemkonfiguration und den Betriebsbedingungen ab.
BYD Battery-Box HVB mit kompakter Hochvolt-Architektur
Die BYD Battery-Box HVB verwendet Lithium-Eisenphosphat-Zellen und ist für stationäre Energiespeicheranwendungen ausgelegt. Die zehn Batteriemodule werden zu einem Batterieturm mit einer Gesamthöhe von 1.327 mm verbunden. Das modulare Stecksystem unterstützt eine übersichtliche Installation ohne externe Verbindungskabel zwischen den einzelnen Batteriemodulen.
Der Batteriespeicher arbeitet mit einer Nennspannung von 512 V DC und einem Betriebsspannungsbereich von 400 bis 576 V DC. Der maximale Ausgangsstrom beträgt 50 A. Für kurzzeitige Leistungsanforderungen ist ein Spitzenstrom von bis zu 98 A über maximal 15 Sekunden spezifiziert.
Mit der Schutzart IP55 ist das Batteriesystem für geeignete Innen- und Außeninstallationen vorgesehen. Die zulässigen Umgebungsbedingungen und die Anforderungen an den Aufstellort müssen bei der Planung berücksichtigt werden.
Speichererweiterung durch parallele BYD HVB Batterietürme
Die BYD Battery-Box HVB ermöglicht eine flexible Anpassung der Speicherkapazität. Ein einzelner HVB Batterieturm kann aus bis zu zehn Modulen bestehen. Das vorliegende Set erreicht diese maximale Modulanzahl bereits.
Für eine weitere Kapazitätserhöhung können bei geeigneter Systemkonfiguration bis zu drei kompatible HVB Batterietürme parallel betrieben werden. Dadurch ergibt sich eine maximale nutzbare Gesamtspeicherkapazität von 89,07 kWh.
Bei der Kombination mit dem Fronius Verto Plus sind die aktuellen Kompatibilitätsvorgaben, die erforderliche Wechselrichter-Firmware und die zulässigen Batterieanschlussströme zu berücksichtigen. Für den Parallelbetrieb ist eine geeignete elektrische Verschaltung erforderlich. Die maximal verfügbare Lade- und Entladeleistung wird durch die gesamte Anlagenkonfiguration begrenzt.
Fronius Verto Plus 33.0 Hybridwechselrichter
Der Fronius Verto Plus 33.0 ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 33,3 kW. Er eignet sich für entsprechend dimensionierte Photovoltaikanlagen und unterstützt die Kombination mit freigegebenen Hochvolt-Batteriespeichern.
Drei unabhängige MPP-Tracker ermöglichen die Anbindung unterschiedlicher PV-Modulgruppen, beispielsweise bei mehreren Dachausrichtungen oder unterschiedlichen Modulfeldern. Die maximale anschließbare PV-Generatorleistung beträgt 50 kWp. Davon können bis zu 39 kW DC-Leistung gleichzeitig für die AC-Ausgabe und das Laden eines angeschlossenen Batteriespeichers genutzt werden.
Der integrierte Batterieanschluss unterstützt einen Spannungsbereich von 150 bis 700 V DC. Die maximal mögliche Ladeleistung des Wechselrichters beträgt 39 kW, die maximale Entladeleistung 33,3 kW. Die tatsächlich erreichbaren Leistungswerte hängen unter anderem von der Anzahl der Batterietürme, der Batteriespannung und den zulässigen Betriebsströmen ab.
Intelligentes Energiemanagement mit Fronius Solar.web
Die Kombination aus BYD Batteriespeicher und Fronius Hybridwechselrichter unterstützt die bedarfsgerechte Nutzung selbst erzeugter Solarenergie. Der erzeugte Strom kann direkt verbraucht, im Batteriespeicher zwischengespeichert oder entsprechend der Anlagenkonfiguration in das öffentliche Stromnetz eingespeist werden.
Über Fronius Solar.web lassen sich relevante Informationen zur Photovoltaikerzeugung und zum Anlagenbetrieb überwachen. Mit einem kompatiblen Fronius Smart Meter können zusätzlich die Energieflüsse am Netzanschlusspunkt erfasst werden. Dies unterstützt die Eigenverbrauchsoptimierung und die bedarfsgerechte Steuerung des Batteriespeichers.
Dreiphasige Ersatzstromversorgung mit Full Backup
Der Fronius Verto Plus 33.0 unterstützt eine dreiphasige Full-Backup-Funktion bei geeigneter Systemauslegung. Hierfür werden zusätzliche kompatible Komponenten benötigt, insbesondere eine geeignete externe Netzumschalteinrichtung sowie die erforderliche Mess- und Steuerungstechnik.
Im entsprechend eingerichteten Ersatzstrombetrieb können ausgewählte beziehungsweise entsprechend eingebundene Verbraucher versorgt werden. Die nominelle Full-Backup-Ausgangsleistung des Wechselrichters beträgt 33,3 kVA. Diese Leistung steht jedoch nur bei ausreichender PV- und Batterieleistung zur Verfügung.
Die tatsächliche Ersatzstromleistung wird durch die Anzahl der angeschlossenen Batterietürme, deren Ladezustand und Leistungsgrenzen sowie die technische Auslegung der Gesamtanlage bestimmt. Eine automatische Ersatzstromversorgung ist ohne die erforderlichen Zusatzkomponenten nicht gegeben.
Set-Zusammenstellung
- 10 × BYD Battery-Box HVB Batteriemodul mit jeweils ca. 2,97 kWh Speicherkapazität
- 1 × BYD Battery-Box HVB Steuer- und Anschlusseinheit (BCU) mit Basis
- 1 × Fronius Verto Plus 33.0 Hybridwechselrichter mit 33,3 kW AC-Nennleistung
Hinweis: Die genaue Zusammenstellung des vollständigen Sets und möglicherweise enthaltenes Installationszubehör sind anhand der produktspezifischen Stückliste zu prüfen. Für die Installation können zusätzliche Komponenten wie geeignete Batterieanschlussleitungen, ein kompatibler Fronius Smart Meter und Zubehör für die Ersatzstromversorgung erforderlich sein. Die Montage, der elektrische Anschluss und die Inbetriebnahme dürfen ausschließlich durch qualifiziertes Fachpersonal erfolgen.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des BYD HVB 29.6 Sets?
Die BYD Battery-Box HVB 29.6 verfügt über eine nutzbare Speicherkapazität von 29,69 kWh. Der Batteriespeicher besteht aus zehn HVB Modulen mit jeweils rund 2,97 kWh. Die gespeicherte Energie kann zur zeitversetzten Versorgung angeschlossener Verbraucher genutzt werden.
Welche Leistung bietet der Fronius Verto Plus 33.0 Hybridwechselrichter?
Der dreiphasige Fronius Verto Plus 33.0 besitzt eine AC-Nennleistung von 33,3 kW. Er verfügt über drei unabhängige MPP-Tracker und unterstützt eine maximale PV-Generatorleistung von 50 kWp. Die maximal nutzbare PV-DC-Leistung beträgt 39 kW.
Kann die BYD Battery-Box HVB 29.6 erweitert werden?
Der Batterieturm besitzt mit zehn Modulen bereits die maximale Modulanzahl. Eine weitere Kapazitätserhöhung ist bei geeigneter Systemkonfiguration durch die Parallelschaltung zusätzlicher kompatibler HVB Batterietürme möglich. Insgesamt sind bis zu drei Türme mit maximal 89,07 kWh nutzbarer Speicherkapazität vorgesehen.
Ist die BYD Battery-Box HVB 29.6 mit dem Fronius Verto Plus kompatibel?
Ja, die BYD Battery-Box HVB 29.6 gehört zu den freigegebenen Batteriespeichern für den Fronius Verto Plus. Dabei müssen die aktuellen Kompatibilitätsvorgaben, die erforderlichen Softwarestände und die zulässigen Anschlussparameter berücksichtigt werden.
Ist eine Ersatzstromversorgung mit dem BYD und Fronius Set möglich?
Der Fronius Verto Plus 33.0 unterstützt eine dreiphasige Full-Backup-Funktion. Für die Umsetzung werden unter anderem eine geeignete externe Netzumschalteinrichtung und die erforderlichen Mess- und Steuerungskomponenten benötigt. Die tatsächlich verfügbare Ersatzstromleistung hängt von der angeschlossenen Batteriekonfiguration und der verfügbaren PV-Leistung ab.
Welche Batterietechnologie verwendet die BYD Battery-Box HVB?
Die BYD Battery-Box HVB nutzt Lithium-Eisenphosphat-Zellen (LiFePO4). Diese Batterietechnologie zeichnet sich durch eine hohe thermische Stabilität aus und ist für stationäre Energiespeichersysteme geeignet.
Kann die BYD Battery-Box HVB im Außenbereich installiert werden?
Der Batteriespeicher besitzt die Schutzart IP55 und ist unter Einhaltung der zulässigen Umgebungsbedingungen für geeignete Innen- und Außeninstallationen vorgesehen. Der Betriebstemperaturbereich liegt zwischen -20 und +50 °C. Für die Bodenaufstellung ist ein geeigneter, tragfähiger Untergrund erforderlich.
Welche Aufgabe übernimmt ein Fronius Smart Meter?
Ein kompatibler Fronius Smart Meter erfasst relevante Energieflüsse am Netzanschlusspunkt. Die Messdaten unterstützen die Eigenverbrauchsoptimierung und eine bedarfsgerechte Speichersteuerung. Ob ein Smart Meter zum Lieferumfang des Sets gehört, muss anhand der konkreten Produktzusammenstellung geprüft werden.
Wie lassen sich die Energiedaten des Batteriespeichers überwachen?
Über Fronius Solar.web können bei entsprechender Systemkonfiguration Informationen zur Photovoltaikerzeugung und zum Anlagenbetrieb eingesehen werden. Mit geeigneter Messausstattung lassen sich zusätzlich der Speicherbetrieb, der Stromverbrauch und weitere Energieflüsse darstellen.
