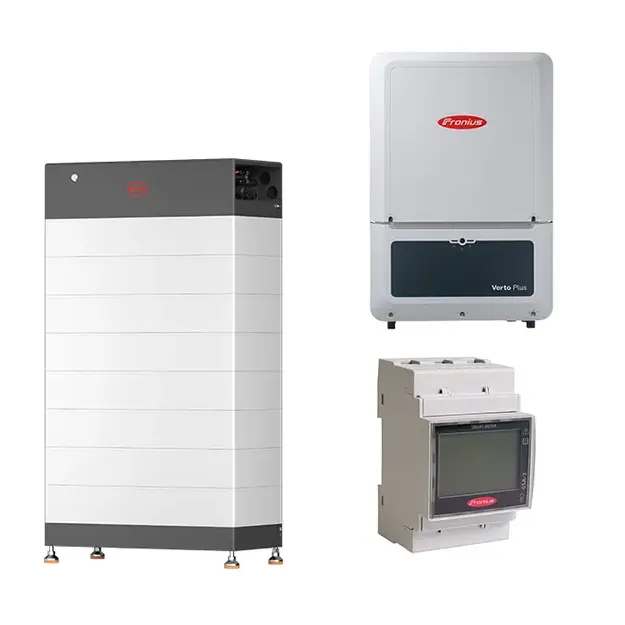

BYD Battery-Box HVB 23.7 Set mit Fronius Verto Plus 25.0 Hybridwechselrichter, 23,76 kWh
Das BYD Battery-Box HVB 23.7 Set mit Fronius Verto Plus 25.0 kombiniert einen modularen Hochvolt-Batteriespeicher mit einem leistungsfähigen dreiphasigen Hybridwechselrichter. Das DC-gekoppelte PV-Speichersystem ermöglicht die Speicherung überschüssiger Solarenergie und deren zeitversetzte Nutzung. Die Kombination eignet sich für entsprechend dimensionierte Photovoltaikanlagen mit erhöhtem Energiebedarf, beispielsweise in Gewerbebetrieben, landwirtschaftlichen Anlagen oder größeren Wohngebäuden.
Die BYD Battery-Box HVB 23.7 verfügt über eine nutzbare Speicherkapazität von 23,76 kWh und besteht aus acht Batteriemodulen. Der Fronius Verto Plus 25.0 bietet eine AC-Nennleistung von 25 kW, drei unabhängige MPP-Tracker und einen integrierten Hochvolt-Batterieanschluss. Das System unterstützt ein intelligentes Energiemanagement sowie eine dreiphasige Ersatzstromversorgung bei entsprechender Anlagenkonfiguration.
Produktvorteile im Überblick
-
23,76 kWh nutzbare Speicherkapazität durch acht BYD HVB Batteriemodule
-
25 kW dreiphasiger Hybridwechselrichter Fronius Verto Plus 25.0
-
DC-gekoppeltes Hochvolt-Speichersystem zur Speicherung überschüssiger Photovoltaikenergie
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
Mindestens 95 % Batterie-Roundtrip-Wirkungsgrad unter definierten Betriebsbedingungen
-
Drei unabhängige MPP-Tracker für eine flexible PV-Generatorauslegung
-
Bis zu 37,5 kWp PV-Generatorleistung bei entsprechender Anlagenplanung
-
Modular erweiterbarer Batteriespeicher auf bis zu 29,69 kWh pro Batterieturm
-
Bis zu drei kompatible HVB-Batterietürme parallel bei geeigneter Systemkonfiguration
-
Dynamic Peak Manager zur Optimierung des MPP-Trackings bei teilweiser Verschattung
-
Dreiphasige Full-Backup-Funktion mit geeigneter externer Netzumschalteinrichtung
-
Fronius Solar.web zur Überwachung relevanter Energie- und Betriebsdaten
-
IP55-Schutzart des Batteriespeichers und IP66 des Wechselrichters für geeignete Installationsbereiche
Technische Daten – BYD Battery-Box HVB 23.7
- Hersteller: BYD
- Produktserie: Battery-Box HVB
- Speichermodell: HVB 23.7
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 8
- Nutzbare Speicherkapazität je Modul: ca. 2,97 kWh
- Nutzbare Gesamtspeicherkapazität: 23,76 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Nennspannung: 409,6 V DC
- Betriebsspannungsbereich: 320–460,8 V DC
- Maximaler kontinuierlicher Ausgangsstrom: 50 A
- Spitzen-Ausgangsstrom: 98 A für 15 Sekunden
- Batterie-Roundtrip-Wirkungsgrad: mindestens 95 %
- Maximale Anzahl Batteriemodule pro Turm: 10
- Maximale nutzbare Speicherkapazität pro Turm: 29,69 kWh
- Maximale Anzahl parallel geschalteter Batterietürme: 3 bei freigegebener Systemkonfiguration
- Nutzbare Speicherkapazität bei drei HVB-23.7-Türmen: 71,28 kWh
- Kommunikation: CAN / RS485
- Schutzart: IP55
- Abmessungen (H × B × T): 1.115 × 610 × 282 mm
- Gewicht des vollständigen Batterieturms: 232,5 kg
- Gewicht je Batteriemodul: 27,3 kg
- Betriebstemperatur: -20 bis +50 °C
- Montageart: Bodenaufstellung
- Installationsbereich: Geeigneter Innen- und Außenbereich
Technische Daten – Fronius Verto Plus 25.0
- Hersteller: Fronius
- Modell: Verto Plus 25.0
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 25.000 W
- Maximale AC-Ausgangsleistung: 25.000 VA
- Maximale PV-Generatorleistung: 37.500 Wp
- Maximal nutzbare PV-DC-Leistung des Wechselrichters: 33.250 W
- Anzahl MPP-Tracker: 3
- Maximal nutzbare DC-Leistung je MPP-Tracker: 13.000 W
- Maximale PV-Generatorleistung je MPP-Tracker: 20.000 Wp
- Maximale PV-Eingangsspannung: 1.000 V DC
- Start-Eingangsspannung: 150 V DC
- Nominale DC-Eingangsspannung: 600 V
- Nutzbarer MPP-Spannungsbereich: 150–870 V DC
- MPP-Spannungsbereich bei voller Leistung: 300–870 V DC
- Maximaler nutzbarer PV-Eingangsstrom: 28 A je MPP-Tracker
- Maximaler PV-Kurzschlussstrom: 50 A je MPP-Tracker
- Anzahl Batterieanschlüsse: 1
- Batterie-Eingangsspannungsbereich: 150–700 V DC
- Maximaler Batterie-Lade- und Entladestrom: 50 A
- Maximale Ladeleistung des Wechselrichters: 33.250 W, abhängig von der Batteriekonfiguration
- Maximale Entladeleistung des Wechselrichters: 25.000 W, abhängig von der Batteriekonfiguration
- Netzanschluss: Dreiphasig, 3/N/PE, 400/230 V
- Netzfrequenz: 50/60 Hz
- Schutzart: IP66
- Abmessungen (H × B × T): 865 × 574 × 279 mm
- Gewicht: 43 kg
- Kühlung: Geregelte aktive Luftkühlung
- Umgebungstemperatur: -25 bis +60 °C
- Geräuschemission: unter 56,7 dB(A)
- Nachtverbrauch: unter 16 W
- MPP-Optimierung: Dynamic Peak Manager
- Ersatzstromfunktion: Dreiphasiges Full Backup mit geeigneter externer Umschalteinrichtung
- Nominale Full-Backup-Ausgangsleistung: 25.000 VA bei ausreichender PV- und Batterieleistung
- Kommunikation: WLAN, Ethernet und RS485
- Monitoring: Fronius Solar.web
23,76 kWh Batteriespeicher für einen erhöhten Energiebedarf
Die BYD Battery-Box HVB 23.7 speichert überschüssigen Strom aus einer kompatiblen Photovoltaikanlage und stellt diesen bei Bedarf wieder zur Verfügung. Die acht Batteriemodule bieten gemeinsam eine nutzbare Gesamtspeicherkapazität von 23,76 kWh.
Damit eignet sich die Speicherlösung für Anlagen, bei denen größere Energiemengen zeitversetzt genutzt werden sollen. Typische Einsatzbereiche sind gewerbliche Verbraucher, landwirtschaftliche Betriebe sowie größere Wohngebäude mit entsprechend ausgelegten Photovoltaikanlagen.
Die gespeicherte Energie kann beispielsweise während der Abend- und Nachtstunden oder bei geringer PV-Erzeugung eingesetzt werden. Durch die DC-gekoppelte Systemarchitektur lassen sich zusätzliche Umwandlungsschritte beim Laden des Batteriespeichers reduzieren.
BYD Battery-Box HVB mit acht LFP-Batteriemodulen
Die BYD Battery-Box HVB verwendet Lithium-Eisenphosphat-Zellen und ist für stationäre Energiespeicheranwendungen ausgelegt. Die acht Batteriemodule bilden einen kompakten Hochvolt-Batterieturm mit einer Gesamthöhe von 1.115 mm.
Das modulare Stecksystem ermöglicht die elektrische Verbindung der einzelnen Batteriemodule innerhalb des Batterieturms. Die Nennspannung der HVB 23.7 beträgt 409,6 V DC. Der zulässige Betriebsspannungsbereich liegt zwischen 320 und 460,8 V DC.
Der maximale kontinuierliche Batterieausgangsstrom beträgt 50 A. Für kurzzeitige Leistungsanforderungen ist ein Spitzenstrom von bis zu 98 A über maximal 15 Sekunden spezifiziert. Die tatsächlich verfügbare Leistung richtet sich unter anderem nach dem Ladezustand, der Batterietemperatur und der Systemkonfiguration.
Mit der Schutzart IP55 ist der Batteriespeicher für geeignete Innen- und Außeninstallationen vorgesehen. Bei der Standortwahl müssen die zulässigen Umgebungsbedingungen sowie die Anforderungen an eine tragfähige und ebene Bodenaufstellung berücksichtigt werden.
Modular erweiterbarer BYD HVB Batteriespeicher
Die BYD Battery-Box HVB besitzt einen modularen Aufbau. Der vorhandene Batterieturm besteht aus acht Batteriemodulen und kann um zwei weitere kompatible HVB Module ergänzt werden.
Damit lässt sich die nutzbare Speicherkapazität eines einzelnen Batterieturms von 23,76 kWh auf bis zu 29,69 kWh erhöhen. Für die Erweiterung sind die geltenden Installationsvorgaben und die Kompatibilität der einzelnen Komponenten zu berücksichtigen.
Bei freigegebener Systemkonfiguration unterstützt der Fronius Verto Plus außerdem den Parallelbetrieb kompatibler BYD HVB Batterietürme. Drei HVB-23.7-Türme ergeben eine nutzbare Gesamtspeicherkapazität von 71,28 kWh. Werden drei Türme jeweils auf die maximale HVB-29.6-Konfiguration erweitert, sind rechnerisch bis zu 89,07 kWh möglich.
Die Parallelschaltung von drei HVB-Türmen dieser Speichergröße setzt beim Fronius Verto Plus mindestens die Wechselrichter-Firmware 1.40 voraus. Außerdem ist eine geeignete elektrische Verschaltung erforderlich. Die maximal verfügbare Lade- und Entladeleistung wird durch die zulässigen Anschlussströme und die Gesamtkonfiguration begrenzt.
Fronius Verto Plus 25.0 Hybridwechselrichter mit 25 kW
Der enthaltene Fronius Verto Plus 25.0 ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 25 kW. Er kombiniert die Funktionen eines Photovoltaikwechselrichters mit der Möglichkeit, einen kompatiblen Hochvolt-Batteriespeicher direkt auf der DC-Seite anzuschließen.
Die maximale PV-Generatorleistung beträgt 37,5 kWp. Drei unabhängige MPP-Tracker ermöglichen die flexible Einbindung unterschiedlich ausgerichteter PV-Modulgruppen. Die maximal nutzbare DC-Leistung des Wechselrichters beträgt 33,25 kW und kann entsprechend der Systemkonfiguration auf die AC-Ausgabe und das Laden des Batteriespeichers verteilt werden.
Der integrierte Dynamic Peak Manager unterstützt die Ertragsoptimierung bei teilweiser Verschattung. Hierzu überprüft das MPP-Tracking die Kennlinie der angeschlossenen PV-Generatoren und ermittelt geeignete Arbeitspunkte.
Der Batterieanschluss unterstützt einen DC-Spannungsbereich von 150 bis 700 V. Die maximale Ladeleistung auf Wechselrichterebene beträgt 33,25 kW und die maximale Entladeleistung 25 kW. Diese Grenzwerte sind nicht mit der tatsächlich erreichbaren Batterieleistung gleichzusetzen. Bei der HVB 23.7 wird die mögliche Leistung insbesondere durch die Batteriespannung und den maximal zulässigen Batteriestrom begrenzt.
Intelligentes Energiemanagement mit Fronius Solar.web
Das Zusammenspiel von BYD Batteriespeicher und Fronius Hybridwechselrichter unterstützt eine bedarfsgerechte Nutzung selbst erzeugter Photovoltaikenergie. Der erzeugte Solarstrom kann direkt verbraucht, zwischengespeichert oder entsprechend der Anlagenkonfiguration ins öffentliche Stromnetz eingespeist werden.
Über Fronius Solar.web lassen sich relevante Informationen zur Photovoltaikerzeugung und zum Anlagenbetrieb einsehen. Mit einem kompatiblen Fronius Smart Meter können zusätzlich die Energieflüsse am Netzanschlusspunkt erfasst werden.
Die Messdaten unterstützen die Eigenverbrauchsoptimierung sowie eine bedarfsgerechte Lade- und Entladeregelung des Batteriespeichers. Damit kann der gespeicherte Solarstrom gezielt in Zeiten mit entsprechendem Energiebedarf eingesetzt werden.
Dreiphasige Ersatzstromversorgung mit Full Backup
Der Fronius Verto Plus 25.0 unterstützt bei geeigneter Anlagenkonfiguration eine dreiphasige Full-Backup-Funktion. Hierfür werden zusätzliche kompatible Systemkomponenten benötigt, insbesondere eine geeignete externe Netzumschalteinrichtung sowie die erforderliche Mess- und Steuerungstechnik.
Bei einem Ausfall des öffentlichen Stromnetzes können entsprechend eingebundene Verbraucher versorgt werden, sofern die technischen Voraussetzungen erfüllt sind. Die nominale Full-Backup-Ausgangsleistung des Wechselrichters beträgt 25 kVA. Diese Leistung steht jedoch nur zur Verfügung, wenn die angeschlossene Photovoltaikanlage und der Batteriespeicher ausreichend Energie und Leistung bereitstellen können.
Die tatsächliche Ersatzstromleistung hängt von der Batteriespannung, dem maximalen Batterieentladestrom, dem Ladezustand und der verfügbaren PV-Leistung ab. Eine automatische Ersatzstromversorgung ist ohne die erforderlichen Zusatzkomponenten nicht gegeben.
Set-Zusammenstellung
- 8 × BYD Battery-Box HVB Batteriemodul mit jeweils ca. 2,97 kWh Speicherkapazität
- 1 × BYD Battery-Box HVB Steuer- und Anschlusseinheit (BCU) mit Basis
- 1 × Fronius Verto Plus 25.0 Hybridwechselrichter mit 25 kW AC-Nennleistung
Hinweis: Die genaue Zusammenstellung des Sets und zusätzliches Installationszubehör müssen anhand der produktspezifischen Stückliste geprüft werden. Für die vollständige Installation können weitere Komponenten wie Batterieanschlussleitungen, ein kompatibler Fronius Smart Meter sowie Zubehör für die Ersatzstromversorgung erforderlich sein. Die Montage, der elektrische Anschluss und die Inbetriebnahme dürfen ausschließlich durch qualifiziertes Fachpersonal erfolgen.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des BYD HVB 23.7 Sets?
Die BYD Battery-Box HVB 23.7 verfügt über eine nutzbare Speicherkapazität von 23,76 kWh. Der Batteriespeicher besteht aus acht HVB Modulen mit jeweils rund 2,97 kWh nutzbarer Energie. Die gespeicherte Energie kann zeitversetzt zur Versorgung angeschlossener Verbraucher genutzt werden.
Welche Leistung bietet der Fronius Verto Plus 25.0 Hybridwechselrichter?
Der dreiphasige Fronius Verto Plus 25.0 besitzt eine AC-Nennleistung von 25 kW und eine maximale AC-Ausgangsleistung von 25 kVA. Er verfügt über drei unabhängige MPP-Tracker und unterstützt eine maximale PV-Generatorleistung von 37,5 kWp.
Kann die BYD Battery-Box HVB 23.7 nachträglich erweitert werden?
Ja, der Batteriespeicher ist modular erweiterbar. Der vorhandene Batterieturm mit acht Modulen kann durch zwei weitere kompatible HVB Module ergänzt werden. Dadurch steigt die nutzbare Speicherkapazität auf maximal 29,69 kWh pro Turm. Außerdem sind bei entsprechend freigegebener Konfiguration mehrere Batterietürme parallel möglich.
Ist die BYD Battery-Box HVB 23.7 mit dem Fronius Verto Plus 25.0 kompatibel?
Ja, die BYD Battery-Box HVB 23.7 ist für den Betrieb mit dem Fronius Verto Plus freigegeben. Bei der Installation sind die aktuellen Kompatibilitätsvorgaben, erforderlichen Softwarestände und zulässigen Batterieanschlussparameter zu berücksichtigen.
Wie viele BYD HVB Batterietürme können parallel betrieben werden?
Der Fronius Verto Plus unterstützt bei geeigneter Systemkonfiguration bis zu drei kompatible BYD HVB Batterietürme. Drei HVB-23.7-Türme ergeben insgesamt 71,28 kWh nutzbare Speicherkapazität. Voraussetzung für den Parallelbetrieb von drei Türmen dieser Speichergröße ist unter anderem eine Wechselrichter-Firmware ab Version 1.40 sowie eine geeignete elektrische Verschaltung.
Ist eine Ersatzstromversorgung mit dem BYD und Fronius Set möglich?
Ja, der Fronius Verto Plus 25.0 unterstützt eine dreiphasige Full-Backup-Funktion. Hierfür werden zusätzliche kompatible Komponenten benötigt, insbesondere eine externe Netzumschalteinrichtung und geeignete Mess- und Steuerungstechnik. Die tatsächlich verfügbare Ersatzstromleistung ist von der Batteriekonfiguration und der verfügbaren PV-Leistung abhängig.
Welche Batterietechnologie verwendet die BYD Battery-Box HVB?
Die BYD Battery-Box HVB nutzt Lithium-Eisenphosphat-Zellen (LiFePO4). Diese Batterietechnologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Energiespeicheranwendungen.
Kann die BYD Battery-Box HVB im Außenbereich installiert werden?
Die BYD Battery-Box HVB besitzt die Schutzart IP55 und ist bei Einhaltung der zulässigen Umgebungsbedingungen für geeignete Innen- und Außeninstallationen vorgesehen. Der Betriebstemperaturbereich liegt zwischen -20 und +50 °C. Für die Aufstellung wird ein tragfähiger und ebener Untergrund benötigt.
Welche Vorteile bieten die drei MPP-Tracker des Fronius Verto Plus 25.0?
Die drei unabhängigen MPP-Tracker ermöglichen die Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Dies ist beispielsweise bei mehreren Dachausrichtungen oder unterschiedlichen Einstrahlungsbedingungen vorteilhaft. Der Dynamic Peak Manager unterstützt zusätzlich die Ertragsoptimierung bei teilweiser Verschattung.
Wie lassen sich die Energieflüsse des BYD und Fronius Speichersystems überwachen?
Über Fronius Solar.web können Informationen zur Photovoltaikerzeugung und zum Anlagenbetrieb eingesehen werden. In Verbindung mit einem kompatiblen Fronius Smart Meter lassen sich zusätzlich der Stromverbrauch und die Energieflüsse am Netzanschlusspunkt erfassen. Die verfügbaren Funktionen hängen von der Anlagenkonfiguration ab.
