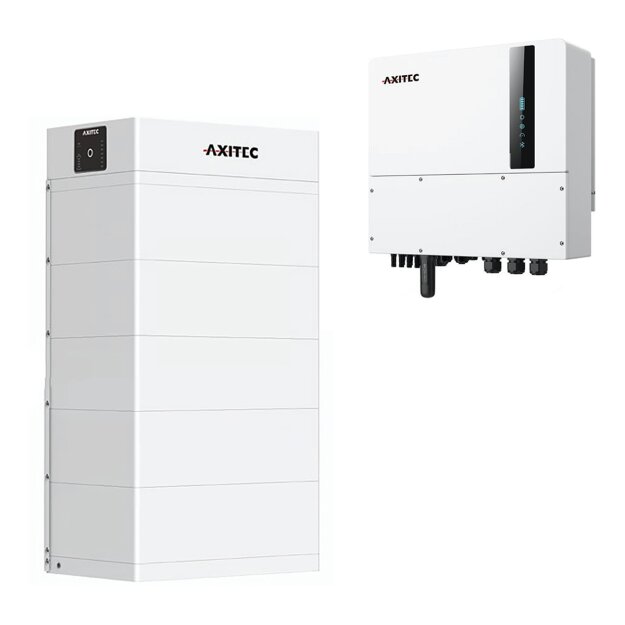

AXITEC AXIstorage Li SV3 24.3 Set mit AXIhycon 20H Hybridwechselrichter, 24,3 kWh und 20 kW
Das AXITEC AXIstorage Li SV3 24.3 Set mit AXIhycon 20H kombiniert einen modularen Hochvolt-Batteriespeicher mit einem dreiphasigen Hybridwechselrichter. Das DC-gekoppelte PV-Speichersystem ermöglicht die Speicherung überschüssiger Solarenergie und deren zeitversetzte Nutzung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Bezug von Netzstrom reduzieren.
Das Speicherset besteht aus dem AXIstorage Li SV3 mit 24,3 kWh nutzbarer Speicherkapazität und dem AXIhycon 20H Hybridwechselrichter mit 20 kW AC-Nennleistung. Fünf Lithium-Eisenphosphat-Energypacks bilden einen kompakten Hochvolt-Batterieturm. Vier unabhängige MPP-Tracker ermöglichen die Anbindung unterschiedlich ausgerichteter Photovoltaik-Modulgruppen. Die Kombination eignet sich für entsprechend dimensionierte PV-Anlagen mit erhöhtem Strombedarf.
Produktvorteile im Überblick
-
24,3 kWh nutzbare Speicherkapazität durch fünf AXIstorage Li SV3 Energypacks
-
20 kW dreiphasiger Hybridwechselrichter AXITEC AXIhycon 20H
-
DC-gekoppeltes Hochvolt-Speichersystem zur zeitversetzten Nutzung von Photovoltaikenergie
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
Vier unabhängige MPP-Tracker zur Einbindung unterschiedlicher PV-Modulgruppen
-
Bis zu 32 kWp PV-Generatorleistung bei entsprechender Anlagenplanung
-
20 A maximaler PV-Eingangsstrom pro MPP-Tracker
-
Bis zu 20 kW Batterielade- und Entladeleistung gemäß AXITEC-Kompatibilitätstabelle
-
Maximaler Batteriewirkungsgrad von 96 % gemäß Herstellerdatenblatt
-
Bis zu 98,5 % maximaler Wechselrichterwirkungsgrad und 97,5 % europäischer Wirkungsgrad
-
Fünf Energypacks entsprechen der maximal freigegebenen Modulanzahl in Kombination mit dem AXIhycon 20H
-
Dreiphasiger Backup-Ausgang mit weniger als 10 ms Umschaltzeit unter geeigneten Betriebsbedingungen
-
Energy Meter zur Erfassung relevanter Energieflüsse
-
Integrierter DC-Lasttrennschalter und DC-Überspannungsschutz Typ II
-
AFCI-Lichtbogenerkennung gemäß Gerätespezifikation und Aktivierung
-
IP55-Schutzart des Batteriespeichers und IP66-Schutzart des Hybridwechselrichters
Technische Daten – AXIstorage Li SV3 24.3
- Hersteller: AXITEC
- Produktserie: AXIstorage Li SV3
- Speichermodell: AXIstorage Li SV3 24.3
- Speichertyp: Modularer Hochvolt-Batteriespeicher
- Anzahl Energypacks: 5
- Nutzbare Speicherkapazität je Energypack: 4,86 kWh
- Nutzbare Gesamtspeicherkapazität: 24,3 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Nennspannung des Batteriesystems: 512 V DC
- Nennkapazität: 50 Ah
- Maximaler kontinuierlicher Ladestrom: 50 A
- Maximaler kontinuierlicher Entladestrom: 50 A
- Maximale Lade- und Entladeleistung mit AXIhycon 20H: 20 kW
- Batteriewirkungsgrad: bis zu 96 %
- Kühlung: Lüfterlos
- Maximale Anzahl Energypacks mit AXIhycon 20H: 5
- Maximale nutzbare Speicherkapazität mit AXIhycon 20H: 24,3 kWh
- Kommunikation: CAN über kompatible Systemkomponenten
- Batteriemanagementsystem: AXIstorage Li SV3 BMS
- Schutzart: IP55
- Betriebstemperaturbereich: -10 bis +50 °C
- Zulässige relative Luftfeuchtigkeit: 5–95 %, nicht kondensierend
- Abmessungen (B × T × H): 540 × 350 × 1.040 mm
- Gewicht des vollständigen Batteriesystems: 209 kg
- Gewicht je Energypack: ca. 39 kg
- Montageart: Bodenaufstellung
Technische Daten – AXIhycon 20H Hybridwechselrichter
- Hersteller: AXITEC
- Modell: AXIhycon 20H
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 20.000 W
- Maximale AC-Scheinleistung: 20.000 VA
- Netzanschluss: Dreiphasig, 3/N/PE
- AC-Nennspannung: 380/400 V
- Netzfrequenz: 50 Hz
- AC-Nennausgangsstrom: 30,4 A bei 380 V
- Maximale PV-Generatorleistung: 32.000 Wp
- Anzahl unabhängiger MPP-Tracker: 4
- Maximale Anzahl PV-Stringeingänge: 4
- Maximale DC-Eingangsspannung: 1.000 V
- DC-Nenneingangsspannung: 600 V
- PV-Startspannung: 160 V
- MPP-Spannungsbereich: 200–850 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 20 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 30 A
- Maximaler Wechselrichterwirkungsgrad: 98,5 %
- Europäischer Wirkungsgrad: 97,5 %
- Kompatibler Batteriespeicher: AXIstorage Li SV3
- Batterieanschluss: Hochvolt
- Maximale Lade- und Entladeleistung des Wechselrichters: 20.000 W
- Maximaler Batterielade- und Entladestrom: 50 A
- Kommunikation zur Batterie: CAN / RS485 gemäß Systemausführung
- Backup-Ausgang: Dreiphasig
- Backup-Nennleistung: 20.000 W
- Kurzzeitige Backup-Spitzenscheinleistung: bis zu 40 kVA für 10 Sekunden
- Backup-Umschaltzeit: unter 10 ms unter vorgesehenen Bedingungen
- DC-Lasttrennschalter: Integriert
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- Fehlerstromüberwachung: Integriert
- Inselnetzerkennung: Integriert
- DC-Überspannungsschutz: Typ II
- Lichtbogenerkennung: AFCI, abhängig von Ausführung und Aktivierung
- Kommunikationsschnittstellen: Ethernet, CAN und RS485
- WLAN: Mit kompatiblem Kommunikationszubehör
- Energy Meter: Im Wechselrichter-Lieferumfang vorgesehen
- Anzeige: LED, Bluetooth und App
- Topologie: Transformatorlos
- Schutzart: IP66
- Kühlung: Geräteabhängiges Wärmemanagement
- Abmessungen (B × H × T): 563 × 546 × 235 mm
- Gewicht: ca. 38,4 kg
24,3 kWh Batteriespeicher für einen erhöhten Energiebedarf
Der AXIstorage Li SV3 24.3 Hochvolt-Batteriespeicher ermöglicht die Speicherung überschüssiger Energie aus einer kompatiblen Photovoltaikanlage. Die fünf enthaltenen Energypacks stellen gemeinsam 24,3 kWh nutzbare Speicherkapazität bereit.
Die gespeicherte Energie lässt sich beispielsweise während der Abend- und Nachtstunden, bei geringer Solarstromerzeugung oder in Zeiten mit erhöhtem Strombedarf einsetzen. Dadurch kann selbst erzeugte Photovoltaikenergie zeitversetzt genutzt werden.
Die DC-gekoppelte Speicherarchitektur ermöglicht die direkte Speicherung von PV-Energie auf der Gleichstromseite. Dies reduziert zusätzliche Umwandlungsschritte beim Laden des Batteriespeichers und unterstützt einen effizienten Anlagenbetrieb.
AXIstorage Li SV3 mit Lithium-Eisenphosphat-Technologie
Die fünf AXIstorage Li SV3 Energypacks verwenden Lithium-Eisenphosphat-Zellen. Diese Batterietechnologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Hochvolt-Speichersysteme.
Die 24,3-kWh-Konfiguration arbeitet mit einer Nennspannung von 512 V DC und einer Nennkapazität von 50 Ah. Der maximale dauerhafte Lade- und Entladestrom beträgt jeweils 50 A.
Das Batteriesystem erreicht einen Wirkungsgrad von bis zu 96 % und wird lüfterlos gekühlt. Die Schutzart IP55 unterstützt die Installation an geeigneten Standorten unter Einhaltung der zulässigen Umgebungsbedingungen und Herstellervorgaben.
Maximale freigegebene Speicherkapazität mit AXIhycon 20H
Die AXIstorage Li SV3 Serie ist grundsätzlich modular aufgebaut. Je nach kompatiblem Wechselrichter können zwei bis sieben Energypacks zu einem Batteriesystem kombiniert werden.
Für den AXIhycon 20H gibt AXITEC jedoch maximal fünf Energypacks frei. Mit den enthaltenen fünf Modulen und insgesamt 24,3 kWh nutzbarer Speicherkapazität erreicht das Set somit bereits die höchste freigegebene Speichergröße dieser Wechselrichterkombination.
Eine Erweiterung auf sechs oder sieben Energypacks ist mit dem AXIhycon 20H in der aktuellen AXITEC-Kompatibilitätstabelle nicht vorgesehen. Bei einer anderen Systemauslegung müssen die jeweils gültigen Herstellerfreigaben berücksichtigt werden.
AXIhycon 20H Hybridwechselrichter mit vier MPP-Trackern
Der AXIhycon 20H ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 20 kW. Er unterstützt die Kombination einer Photovoltaikanlage mit einem kompatiblen Hochvolt-Batteriespeicher.
Vier unabhängige MPP-Tracker ermöglichen die separate Regelung verschiedener Photovoltaik-Modulgruppen. Das bietet Vorteile bei unterschiedlichen Dachausrichtungen oder voneinander abweichenden Einstrahlungsbedingungen.
Die maximale anschließbare PV-Generatorleistung beträgt 32 kWp. Pro MPP-Tracker sind maximal 20 A Eingangsstrom und 30 A Kurzschlussstrom zulässig. Die maximale DC-Eingangsspannung beträgt 1.000 V.
Der maximale Wechselrichterwirkungsgrad liegt bei 98,5 %, der europäische Wirkungsgrad bei 97,5 %. Die konkrete Photovoltaikauslegung muss sämtliche zulässigen Spannungs- und Stromgrenzen berücksichtigen.
Bis zu 20 kW Batterielade- und Entladeleistung
Die Kombination aus AXIstorage Li SV3 24.3 und AXIhycon 20H unterstützt laut AXITEC-Kompatibilitätstabelle eine maximale Lade- und Entladeleistung von 20 kW.
Dieser Leistungswert gilt für die freigegebene Kombination aus fünf Energypacks und dem AXIhycon 20H. Er ist von den technischen Grenzwerten anderer AXIhycon Wechselrichter und anderer Speichergrößen zu unterscheiden.
Die tatsächlich verfügbare Lade- und Entladeleistung hängt vom Batterieladezustand, der Betriebstemperatur und weiteren Systembedingungen ab.
Energiemanagement und Energieerfassung
Der AXIhycon 20H unterstützt die Überwachung und bedarfsgerechte Nutzung selbst erzeugter Photovoltaikenergie. Der zum Wechselrichter vorgesehene Energy Meter ermöglicht die Erfassung relevanter Energieflüsse.
Über kompatible Kommunikationsschnittstellen lassen sich Informationen zur Stromerzeugung, zum Speicherbetrieb und zum Energieverbrauch in eine geeignete Anlagenüberwachung einbinden.
Der Hybridwechselrichter unterstützt Ethernet, CAN und RS485. Die WLAN-Kommunikation ist mit entsprechendem kompatiblem Kommunikationszubehör möglich.
Dreiphasige Ersatzstromversorgung mit Backup-Ausgang
Der AXIhycon 20H verfügt über einen dreiphasigen Backup-Ausgang. Dieser ermöglicht bei entsprechend ausgelegter Installation die Versorgung dafür vorgesehener Stromkreise während eines Ausfalls des öffentlichen Stromnetzes.
Die Backup-Nennleistung beträgt 20 kW. Kurzzeitig ist laut Hersteller eine Spitzenscheinleistung von bis zu 40 kVA für zehn Sekunden spezifiziert. Die Umschaltzeit beträgt unter den vorgesehenen Bedingungen weniger als zehn Millisekunden.
Die tatsächlich verfügbare Ersatzstromleistung ist von der angeschlossenen Batterie, ihrem Ladezustand, der verfügbaren Photovoltaikerzeugung und den Betriebsbedingungen abhängig.
Die erforderliche Netztrennung, Absicherung und Einbindung der Backup-Stromkreise müssen entsprechend den technischen Anschlussbedingungen und den Herstellervorgaben geplant werden.
Integrierte Schutzfunktionen und robuste Gehäuse
Der AXIhycon 20H bietet verschiedene integrierte elektrische Schutz- und Überwachungsfunktionen. Dazu gehören eine Isolations- und Fehlerstromüberwachung, ein DC-Verpolungsschutz sowie eine Inselnetzerkennung.
Ein integrierter DC-Lasttrennschalter und DC-Überspannungsschutz des Typs II ergänzen die Sicherheitsausstattung. Eine AFCI-Lichtbogenerkennung ist abhängig von der Geräteausführung beziehungsweise ihrer Aktivierung verfügbar.
Der Hybridwechselrichter besitzt die Schutzart IP66, während der AXIstorage Li SV3 Batteriespeicher mit IP55 ausgestattet ist. Die Installation muss unter Einhaltung der vorgesehenen Umgebungsbedingungen und Schutzanforderungen erfolgen.
Lieferumfang
- 1 × AXITEC AXIhycon 20H Hybridwechselrichter mit 20 kW AC-Nennleistung
- 1 × AXITEC AXIstorage Li SV3 Batteriemanagementsystem (BMS) mit zugehörigem Anschluss- und Montagematerial
- 5 × AXITEC AXIstorage Li SV3 Energypack mit jeweils 4,86 kWh nutzbarer Speicherkapazität
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des AXIstorage Li SV3 24.3 Sets?
Das Set umfasst fünf AXIstorage Li SV3 Energypacks mit jeweils 4,86 kWh nutzbarer Kapazität. Insgesamt stehen damit 24,3 kWh nutzbare Speicherkapazität zur Verfügung.
Welche Leistung bietet der AXIhycon 20H Hybridwechselrichter?
Der dreiphasige AXIhycon 20H besitzt eine AC-Nennleistung von 20 kW. Er verfügt über vier unabhängige MPP-Tracker und unterstützt eine maximale PV-Generatorleistung von 32 kWp. Der maximale Wirkungsgrad beträgt laut Herstellerdatenblatt 98,5 %.
Wie viele MPP-Tracker besitzt der AXIhycon 20H?
Der Wechselrichter verfügt über vier unabhängige MPP-Tracker. Pro Tracker sind maximal 20 A Eingangsstrom und 30 A Kurzschlussstrom vorgesehen. Die getrennte MPP-Regelung ermöglicht die Anbindung verschiedener PV-Modulgruppen.
Kann der AXIstorage Li SV3 24.3 mit dem AXIhycon 20H erweitert werden?
Die AXIstorage Li SV3 Serie unterstützt grundsätzlich bis zu sieben Energypacks. Für die Kombination mit dem AXIhycon 20H gibt AXITEC jedoch maximal fünf Energypacks frei. Das vorliegende Set mit 24,3 kWh erreicht diese Grenze bereits. Eine Erweiterung auf sechs oder sieben Module ist mit diesem Wechselrichter nicht freigegeben.
Welche Lade- und Entladeleistung bietet die Kombination aus AXIstorage Li SV3 24.3 und AXIhycon 20H?
Die AXITEC-Kompatibilitätstabelle nennt für diese konkrete Kombination eine maximale Lade- und Entladeleistung von 20 kW. Die tatsächlich verfügbare Leistung hängt unter anderem vom Ladezustand und der Batterietemperatur ab.
Welche Batterietechnologie verwendet der AXIstorage Li SV3?
Der Batteriespeicher nutzt Lithium-Eisenphosphat-Technologie (LiFePO4). Die Konfiguration mit fünf Energypacks besitzt eine Nennspannung von 512 V DC und eine Nennkapazität von 50 Ah.
Ist eine Ersatzstromversorgung mit dem AXIhycon 20H möglich?
Ja, der Hybridwechselrichter besitzt einen dreiphasigen Backup-Ausgang mit 20 kW Nennleistung. Die Umschaltzeit beträgt unter geeigneten Bedingungen weniger als zehn Millisekunden. Für den Ersatzstrombetrieb sind eine entsprechend ausgelegte Installation sowie eine ausreichende Energie- und Leistungsbereitstellung erforderlich.
Welche Aufgabe übernimmt der Energy Meter?
Der Energy Meter erfasst relevante elektrische Messwerte für das Energiemanagement. Die Daten unterstützen die bedarfsgerechte Nutzung des Batteriespeichers und die Überwachung der Energieflüsse am vorgesehenen Messpunkt.
Welche Schutzarten besitzen Batterie und Wechselrichter?
Der AXIstorage Li SV3 Batteriespeicher besitzt die Schutzart IP55. Der AXIhycon 20H Hybridwechselrichter ist mit IP66 ausgestattet. Die zulässigen Installationsbedingungen müssen für beide Komponenten separat berücksichtigt werden.
Ist der AXIhycon 20H für unterschiedlich ausgerichtete PV-Modulgruppen geeignet?
Ja, die vier unabhängigen MPP-Tracker ermöglichen die separate Leistungsregelung verschiedener PV-Modulgruppen. Dadurch lassen sich beispielsweise unterschiedliche Dachausrichtungen oder voneinander abweichende Einstrahlungsbedingungen bei der Anlagenplanung berücksichtigen.
