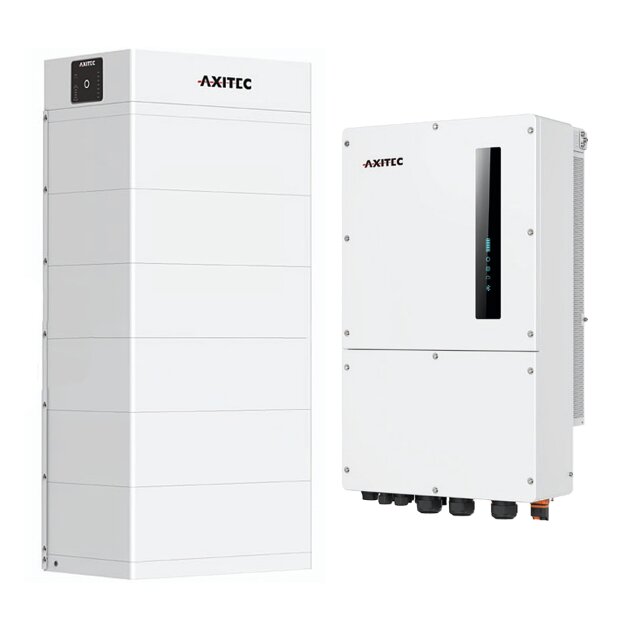

AXITEC AXIstorage Li SV3 29.1 Set mit AXIhycon 29.9H Hybridwechselrichter, 29,1 kWh und 29,9 kW
Das AXITEC AXIstorage Li SV3 29.1 Set mit AXIhycon 29.9H kombiniert einen modularen Hochvolt-Batteriespeicher mit einem leistungsstarken dreiphasigen Hybridwechselrichter. Das DC-gekoppelte PV-Speichersystem ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Damit lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Netzstrombezug reduzieren.
Die Kombination umfasst einen AXIstorage Li SV3 Batteriespeicher mit 29,1 kWh nutzbarer Speicherkapazität und den AXIhycon 29.9H Hybridwechselrichter mit 29,9 kW AC-Nennleistung. Sechs Lithium-Eisenphosphat-Energypacks bilden einen modularen Hochvolt-Batterieturm. Drei unabhängige MPP-Tracker ermöglichen die Einbindung unterschiedlicher Photovoltaik-Modulgruppen. Die Speicherlösung eignet sich insbesondere für entsprechend dimensionierte PV-Anlagen mit erhöhtem Energiebedarf.
Produktvorteile im Überblick
-
29,1 kWh nutzbare Speicherkapazität durch sechs AXIstorage Li SV3 Energypacks
-
29,9 kW dreiphasiger Hybridwechselrichter AXITEC AXIhycon 29.9H
-
DC-gekoppeltes Hochvolt-Speichersystem für die zeitversetzte Nutzung selbst erzeugter Solarenergie
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
Drei unabhängige MPP-Tracker mit insgesamt sechs PV-Stringeingängen
-
20 bis 42 kWp empfohlene PV-Generatorleistung für entsprechend dimensionierte Photovoltaikanlagen
-
Bis zu 29,9 kW Lade- und Entladeleistung in dieser Speicher-Wechselrichter-Kombination
-
Modular erweiterbarer Batteriespeicher auf bis zu 34 kWh nutzbare Speicherkapazität
-
Bis zu 96 % Batteriewirkungsgrad gemäß Herstellerdatenblatt
-
Maximaler Wechselrichterwirkungsgrad von 97,6 % und europäischer Wirkungsgrad von 97,0 %
-
Zwei separate Batterieanschlüsse zur flexiblen Einbindung kompatibler Hochvolt-Speichersysteme
-
Unterstützung der Lastspitzenkappung bei geeigneter Systemkonfiguration
-
Dreiphasige Ersatzstromversorgung mit weniger als 10 ms Umschaltzeit unter vorgesehenen Bedingungen
-
Integrierte AFCI-Lichtbogenerkennung mit erforderlicher Aktivierung
-
Integrierter DC-Lasttrennschalter und DC-Überspannungsschutz Typ II
-
Energy Meter und WLAN/LAN-Datenlogger zur Energieerfassung und Anlagenüberwachung
-
IP55-Schutzart des Batteriespeichers und IP66-Schutzart des Hybridwechselrichters
Technische Daten – AXIstorage Li SV3 29.1
- Hersteller: AXITEC
- Produktserie: AXIstorage Li SV3
- Speichermodell: AXIstorage Li SV3 29.1
- Speichertyp: Modularer Hochvolt-Batteriespeicher
- Anzahl Energypacks: 6
- Nutzbare Gesamtspeicherkapazität: 29,1 kWh
- Nutzbare Speicherkapazität je Energypack: ca. 4,85 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Nennspannung: 614,4 V DC
- Nennkapazität: 50 Ah
- Maximaler kontinuierlicher Ladestrom: 50 A
- Maximaler kontinuierlicher Entladestrom: 50 A
- Maximale Lade- und Entladeleistung mit AXIhycon 29.9H: 29,9 kW
- Batteriewirkungsgrad: bis zu 96 %
- Maximale Anzahl Energypacks pro Batterieturm: 7
- Maximale nutzbare Speicherkapazität pro Batterieturm: 34,0 kWh
- Kommunikation: CAN und RS485 über kompatible Systemkomponenten
- Batteriemanagementsystem: AXIstorage Li SV3 BMS
- Schutzart: IP55
- Kühlung: Lüfterlos
- Betriebstemperaturbereich: -10 bis +50 °C
- Zulässige relative Luftfeuchtigkeit: 5–95 %, nicht kondensierend
- Abmessungen Batteriesystem (B × T × H): 540 × 350 × 1.210 mm
- Gewicht des Batteriesystems: 248 kg
- Gewicht je Energypack: ca. 39 kg
- Montageart: Bodenaufstellung
Technische Daten – AXIhycon 29.9H Hybridwechselrichter
- Hersteller: AXITEC
- Modell: AXIhycon 29.9H
- Gerätetyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 29.900 W
- AC-Nennscheinleistung: 29.900 VA
- Netzanschluss: Dreiphasig, 3/N/PE
- AC-Netzspannung: 220/380 V oder 230/400 V
- AC-Netzfrequenz: 50/60 Hz
- Empfohlene PV-Generatorleistung: 20–42 kWp
- Maximale PV-Generatorleistung laut Herstellerdatenblatt: 60 kWp
- Anzahl unabhängiger MPP-Tracker: 3
- Anzahl PV-Stringeingänge: 6
- PV-Stringeingänge je MPP-Tracker: 2
- Maximale DC-Eingangsspannung: 1.000 V
- DC-Nenneingangsspannung: 600 V
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 150–850 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 40 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 60 A
- Maximaler PV-Eingangsstrom gesamt: 120 A
- Maximaler PV-Kurzschlussstrom gesamt: 180 A
- Maximaler Wechselrichterwirkungsgrad: 97,6 %
- Europäischer Wirkungsgrad: 97,0 %
- Maximaler Wirkungsgrad beim Laden der Batterie über PV: 98,5 %
- Maximaler Wirkungsgrad Batterie/AC: 97,5 %
- Batterietyp: Kompatible Hochvolt-Batteriespeicher
- Kompatibler Batteriespeicher: AXIstorage Li SV3
- Anzahl Batterieanschlüsse: 2
- Maximaler Lade- und Entladestrom: bis zu 70 A je Batterieanschluss
- Maximaler kombinierter Batterieanschlussstrom: 140 A
- Maximale Lade- und Entladeleistung mit AXIstorage Li SV3 29.1: 29,9 kW
- Ersatzstromfunktion: Dreiphasiger Backup-Ausgang
- Backup-Nennleistung: 29,9 kW
- Maximale kurzzeitige Backup-Scheinleistung: 47,8 kVA für 2 Sekunden
- Backup-Umschaltzeit: unter 10 ms
- Generatoranschluss: Unterstützt
- Unterstützung der Lastspitzenkappung: Ja
- DC-Lasttrennschalter: Integriert
- DC-Verpolungsschutz: Integriert
- Batterie-Verpolungsschutz: Integriert
- Inselnetzerkennung: Integriert
- AC-Überstrom- und Kurzschlussschutz: Integriert
- DC-Überspannungsschutz: Typ II
- Lichtbogenerkennung: Integrierte AFCI-Funktion, Aktivierung erforderlich
- Kommunikation: CAN, RS485, WLAN und Ethernet
- WLAN/LAN-Datenlogger: Enthalten
- Energy Meter: Enthalten
- Anzeige: LED, Bluetooth und App
- Schutzart: IP66
- Kühlung: Aktive Lüfterkühlung
- Abmessungen (B × H × T): 530 × 880 × 290 mm
- Gewicht: 73 kg
- Topologie: Transformatorlos
29,1 kWh Batteriespeicher für einen erhöhten Energiebedarf
Der AXIstorage Li SV3 29.1 ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren Nutzung zu einem späteren Zeitpunkt. Die sechs enthaltenen Energypacks stellen gemeinsam eine nutzbare Speicherkapazität von 29,1 kWh bereit.
Die gespeicherte Solarenergie kann beispielsweise während der Abend- und Nachtstunden, bei geringer Photovoltaikerzeugung oder in Zeiten mit erhöhtem Stromverbrauch verwendet werden. Die Speicherkombination eignet sich damit für größere Photovoltaikanlagen sowie Anwendungen mit einem entsprechend hohen Energiebedarf.
Durch die DC-gekoppelte Systemarchitektur kann überschüssige Solarenergie auf der Gleichstromseite gespeichert werden. Dies reduziert zusätzliche Umwandlungsschritte beim Laden und unterstützt einen effizienten Betrieb des PV-Speichersystems.
AXIstorage Li SV3 mit Lithium-Eisenphosphat-Technologie
Die AXIstorage Li SV3 Energypacks verwenden Lithium-Eisenphosphat-Zellen. Die LFP-Technologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Hochvolt-Speichersysteme.
Der Batteriespeicher arbeitet in der Konfiguration mit sechs Energypacks mit einer Nennspannung von 614,4 V DC. Die Nennkapazität beträgt 50 Ah. Der maximal zulässige kontinuierliche Lade- und Entladestrom liegt jeweils bei 50 A.
Die Kombination mit dem AXIhycon 29.9H ermöglicht gemäß der AXITEC-Kompatibilitätstabelle eine maximale Lade- und Entladeleistung von 29,9 kW. Die tatsächlich verfügbare Leistung hängt unter anderem vom Batterieladezustand, der Temperatur und den Betriebsbedingungen ab.
Das Batteriesystem wird lüfterlos gekühlt und besitzt die Schutzart IP55. Der zulässige Betriebstemperaturbereich reicht von -10 bis +50 °C.
Modular erweiterbarer AXIstorage Li SV3 Batteriespeicher
Der AXIstorage Li SV3 ist modular aufgebaut und ermöglicht eine spätere Anpassung der Speicherkapazität. Ein Batterieturm kann aus zwei bis sieben kompatiblen Energypacks bestehen.
Das vorliegende Set enthält sechs Energypacks und bietet eine nutzbare Kapazität von 29,1 kWh. Durch ein weiteres kompatibles Energypack lässt sich der Batterieturm auf insgesamt sieben Module mit 34,0 kWh nutzbarer Speicherkapazität erweitern.
AXITEC sieht für Speichererweiterungen ein zeitlich begrenztes Erweiterungsfenster vor. Die konkrete Möglichkeit einer nachträglichen Erweiterung muss anhand der aktuellen Herstellerfreigaben, der Batteriegeneration und der vorgesehenen Systemkonfiguration geprüft werden.
Für die Erweiterung sind die geltenden elektrotechnischen Anschlussbedingungen sowie die Montage- und Installationsvorgaben zu beachten.
AXIhycon 29.9H Hybridwechselrichter mit drei MPP-Trackern
Der AXIhycon 29.9H ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 29,9 kW. Er unterstützt die Einbindung einer kompatiblen Photovoltaikanlage und eines Hochvolt-Batteriespeichers in ein gemeinsames Energiesystem.
Drei unabhängige MPP-Tracker mit jeweils zwei PV-Stringeingängen ermöglichen die Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Dies unterstützt eine flexible PV-Anlagenplanung, beispielsweise bei verschiedenen Dachausrichtungen oder unterschiedlichen Einstrahlungsbedingungen.
Die empfohlene PV-Generatorleistung beträgt 20 bis 42 kWp. Das Herstellerdatenblatt nennt eine maximale anschließbare PV-Generatorleistung von 60 kWp. Die konkrete Anlagenplanung muss die zulässigen Spannungs- und Stromgrenzen sowie die Leistungsanforderungen des Gesamtsystems berücksichtigen.
Der maximale Wechselrichterwirkungsgrad beträgt 97,6 %, der europäische Wirkungsgrad 97,0 %. Der integrierte DC-Lasttrennschalter und die elektrischen Schutzfunktionen unterstützen eine normgerechte Einbindung in die Photovoltaikanlage.
Zwei Batterieanschlüsse und Unterstützung der Lastspitzenkappung
Der AXIhycon 29.9H verfügt über zwei separate Batterieanschlüsse. Jeder Anschluss unterstützt einen maximalen Lade- und Entladestrom von 70 A. Die kombinierte Stromgrenze beträgt 140 A.
Dadurch bietet der Hybridwechselrichter zusätzliche Flexibilität bei der Einbindung kompatibler Hochvolt-Speichersysteme. Die tatsächlich zulässige Batteriespeicherkonfiguration richtet sich nach den aktuellen Herstellerfreigaben und den technischen Grenzen der verwendeten Batteriemodule.
Der Wechselrichter unterstützt außerdem die Lastspitzenkappung (Peak Shaving). In Verbindung mit geeigneter Messtechnik und einer entsprechenden Energiemanagementkonfiguration kann gespeicherte Energie zur Reduzierung kurzzeitiger Netzbezugsspitzen eingesetzt werden.
Diese Funktion kann insbesondere bei gewerblichen Verbrauchsprofilen mit wechselnden Leistungsspitzen von Bedeutung sein. Die konkrete Eignung und Wirtschaftlichkeit hängen von den Lastdaten sowie den jeweiligen Stromtarif- und Netzanschlussbedingungen ab.
Energiemessung und Anlagenüberwachung
Der AXIhycon 29.9H wird mit einem Energy Meter und einem WLAN/LAN-Datenlogger geliefert. Diese Komponenten unterstützen die Erfassung relevanter Energieflüsse und die Überwachung des Anlagenbetriebs.
Über die vorgesehenen Kommunikationsschnittstellen können relevante Informationen zur Photovoltaikerzeugung, zur Batteriespeicherung und zum Energieverbrauch bereitgestellt werden.
Der Hybridwechselrichter unterstützt CAN, RS485, WLAN und Ethernet. Die Anzeige von Betriebsinformationen erfolgt über LED-Statusanzeigen, Bluetooth und eine kompatible App.
Für zusätzliche Energiemanagementanforderungen können externe kompatible Systeme eingebunden werden. Die tatsächlich verfügbaren Steuerungsfunktionen hängen von der gewählten Systemkonfiguration und den erforderlichen Schnittstellen ab.
Dreiphasige Ersatzstromversorgung mit weniger als 10 ms Umschaltzeit
Der AXIhycon 29.9H verfügt über einen dreiphasigen Backup-Ausgang. Dieser unterstützt bei entsprechend ausgelegter Installation die Versorgung dafür vorgesehener Verbraucher während eines Ausfalls des öffentlichen Stromnetzes.
Die Nennleistung des Backup-Ausgangs beträgt 29,9 kW. Für kurzzeitige Leistungsanforderungen ist eine maximale Ausgangsscheinleistung von 47,8 kVA für zwei Sekunden spezifiziert. Die Umschaltzeit in den Ersatzstrombetrieb beträgt unter den vorgesehenen Bedingungen weniger als zehn Millisekunden.
Die tatsächlich verfügbare Ersatzstromleistung richtet sich nach der angeschlossenen Batterie, deren Ladezustand, der vorhandenen Photovoltaikerzeugung und den elektrischen Betriebsgrenzen der Anlage.
Die erforderliche Netztrennung, Absicherung und Einbindung der Backup-Stromkreise müssen entsprechend den geltenden Anschlussbedingungen und Herstellervorgaben geplant werden.
Elektrische Schutzfunktionen und IP66-Gehäuse
Der AXIhycon 29.9H verfügt über verschiedene elektrische Schutzfunktionen. Dazu gehören eine integrierte AFCI-Lichtbogenerkennung, ein DC-Verpolungsschutz, ein Batterie-Verpolungsschutz sowie Schutzfunktionen gegen Ausgangsüberstrom und Kurzschluss.
Die AFCI-Lichtbogenerkennung muss für die vorgesehene Nutzung aktiviert werden. Zusätzlich besitzt der Hybridwechselrichter einen integrierten DC-Lasttrennschalter und einen PV-Überspannungsschutz des Typs II.
Der Wechselrichter besitzt die Schutzart IP66 und unterstützt die Installation an geeigneten Innen- und Außenstandorten. Der AXIstorage Li SV3 Batteriespeicher verfügt über die Schutzart IP55.
Für die vollständige elektrische Schutzkonzeption sind die geltenden Normen und die vorgesehenen technischen Anschlussbedingungen einzuhalten.
Lieferumfang
- 1 × AXITEC AXIhycon 29.9H Hybridwechselrichter mit 29,9 kW AC-Nennleistung
- 1 × AXITEC AXIstorage Li SV3 Batteriemanagementsystem (BMS) mit zugehörigem Anschluss- und Montagematerial
- 6 × AXITEC AXIstorage Li SV3 Energypack
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des AXIstorage Li SV3 29.1 Sets?
Der AXIstorage Li SV3 29.1 besteht aus sechs Energypacks und bietet eine nutzbare Gesamtspeicherkapazität von 29,1 kWh. Die Nennspannung des Batteriesystems beträgt 614,4 V DC.
Welche Leistung bietet der AXIhycon 29.9H Hybridwechselrichter?
Der dreiphasige AXIhycon 29.9H besitzt eine AC-Nennleistung von 29,9 kW. Er verfügt über drei unabhängige MPP-Tracker und insgesamt sechs PV-Stringeingänge. Der maximale Wechselrichterwirkungsgrad beträgt 97,6 %.
Welche maximale PV-Generatorleistung unterstützt der AXIhycon 29.9H?
AXITEC empfiehlt eine PV-Generatorleistung zwischen 20 und 42 kWp. Das technische Datenblatt nennt außerdem eine maximale anschließbare PV-Leistung von 60 kWp. Die konkrete Anlagenplanung muss die zulässigen Strom- und Spannungsgrenzen berücksichtigen.
Kann der AXIstorage Li SV3 29.1 nachträglich erweitert werden?
Ja, das Speichersystem kann bei entsprechender Herstellerfreigabe durch ein weiteres kompatibles Energypack erweitert werden. Damit steigt die nutzbare Speicherkapazität von 29,1 kWh auf 34,0 kWh. Die Erweiterung muss innerhalb der vorgesehenen technischen und zeitlichen Herstellerbedingungen erfolgen.
Welche Lade- und Entladeleistung bietet das AXITEC Speicherset?
Die Kombination aus AXIstorage Li SV3 29.1 und AXIhycon 29.9H unterstützt gemäß AXITEC-Kompatibilitätstabelle eine maximale Lade- und Entladeleistung von 29,9 kW. Der Batteriespeicher besitzt einen maximalen kontinuierlichen Lade- und Entladestrom von 50 A. Die tatsächlich verfügbare Leistung hängt von den Betriebsbedingungen ab.
Welche Batterietechnologie verwendet der AXIstorage Li SV3?
Der Batteriespeicher verwendet Lithium-Eisenphosphat-Technologie (LiFePO4). Die Batterie arbeitet in der 29,1-kWh-Konfiguration mit einer Nennspannung von 614,4 V und einer Nennkapazität von 50 Ah. Der Batteriewirkungsgrad beträgt laut Hersteller bis zu 96 %.
Ist eine Ersatzstromversorgung mit dem AXIhycon 29.9H möglich?
Ja, der AXIhycon 29.9H besitzt einen dreiphasigen Backup-Ausgang. Bei geeigneter Installation unterstützt dieser eine Ersatzstromversorgung mit einer Nennleistung von bis zu 29,9 kW. Die Umschaltzeit beträgt unter den vorgesehenen Bedingungen weniger als zehn Millisekunden. Die verfügbare Leistung hängt von der Batteriekonfiguration und den Betriebsbedingungen ab.
Was bedeutet Peak Shaving beim AXIhycon 29.9H?
Peak Shaving bezeichnet die Reduzierung kurzzeitiger Leistungsspitzen beim Strombezug aus dem öffentlichen Netz. Der AXIhycon 29.9H unterstützt diese Funktion in Verbindung mit geeigneter Messtechnik und einer entsprechenden Energiemanagementkonfiguration. Dabei kann gespeicherte Energie zur Begrenzung der Netzbezugsleistung genutzt werden.
Sind ein Energy Meter und ein WLAN/LAN-Datenlogger enthalten?
Ja, der AXIhycon 29.9H wird laut AXITEC-Herstellerdatenblatt mit einem Energy Meter und einem WLAN/LAN-Datenlogger geliefert. Diese Komponenten unterstützen die Energieerfassung und die Überwachung des Anlagenbetriebs.
Kann das AXITEC Speichersystem im Außenbereich installiert werden?
Der AXIstorage Li SV3 besitzt die Schutzart IP55, der AXIhycon 29.9H die Schutzart IP66. Eine Installation in geeigneten Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen, Montagevorgaben und erforderlichen Schutzabstände möglich.
