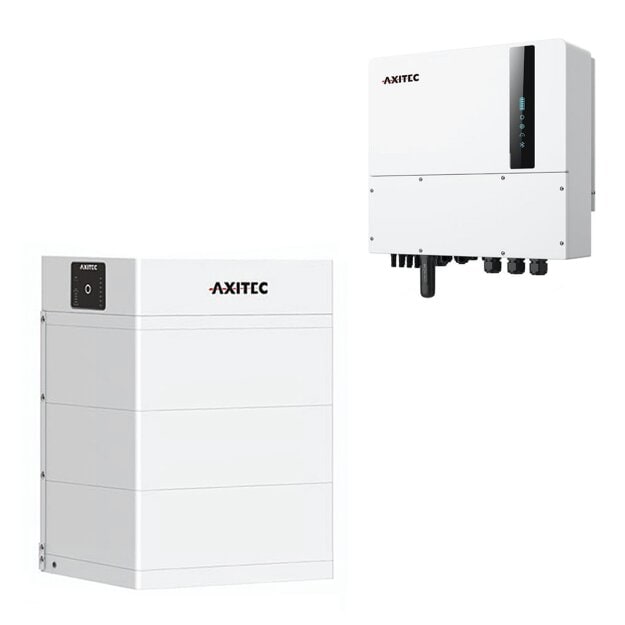

AXITEC AXIstorage Li SV3 14.6 mit AXIhycon 15H – PV-Speichersystem mit 14,6 kWh und 15 kW Hybridwechselrichter
Das AXITEC AXIstorage Li SV3 14.6 mit AXIhycon 15H ist ein dreiphasiges PV-Speichersystem mit 14,6 kWh nutzbarer Batteriekapazität und einem leistungsstarken 15-kW-Hybridwechselrichter. Die Kombination aus drei Lithium-Eisenphosphat-Batteriemodulen (LFP), Batteriemanagementsystem und Hybridwechselrichter ermöglicht die Speicherung überschüssiger Solarenergie und deren bedarfsgerechte Nutzung.
Der AXIhycon 15H unterstützt eine PV-Eingangsleistung von bis zu 24 kWp und verfügt über vier unabhängige MPP-Tracker. Das modulare Hochvolt-Speichersystem eignet sich für größere Photovoltaikanlagen im privaten und kleingewerblichen Bereich. Eine integrierte Backupfunktion ermöglicht bei entsprechender Installation die Stromversorgung ausgewählter Verbraucher auch bei Netzausfall.
Vorteile des AXITEC PV-Speichersystems
-
14,6 kWh nutzbare Speicherkapazität: Hochvolt-Batteriespeicher zur Speicherung und zeitversetzten Nutzung selbst erzeugter Solarenergie.
-
15 kW dreiphasiger Hybridwechselrichter: Leistungsstarker AXIhycon 15H für die Kombination aus Photovoltaikanlage und Batteriespeicher.
-
4 unabhängige MPP-Tracker: Flexible Einbindung verschiedener PV-Modulgruppen und Dachausrichtungen.
-
Bis zu 24 kWp PV-Anschlussleistung: Geeignet für leistungsstarke Photovoltaikanlagen.
-
Lithium-Eisenphosphat-Technologie: LFP-Batteriezellen mit hoher thermischer Stabilität und langer Nutzungsdauer.
-
Modularer Hochvolt-Stromspeicher: Erweiterbare Speicherarchitektur mit zwei bis sieben Batteriemodulen pro Speichereinheit.
-
Integrierte Backupfunktion: Ersatzstromausgang mit einer Umschaltzeit von weniger als 10 ms bei geeigneter Installation.
-
Hoher Wechselrichterwirkungsgrad: Maximaler Wirkungsgrad von 98,5 % für eine effiziente Solarstromumwandlung.
-
Intelligente Energieüberwachung: Kommunikationsschnittstellen für Energiemanagement und Systemüberwachung.
-
Integrierte Schutzfunktionen: AFCI-Lichtbogenerkennung, DC-Überspannungsschutz Typ 2 und integrierter DC-Schalter.
Technische Daten des AXIhycon 15H Hybridwechselrichters
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 15 kW
- Maximale PV-Anschlussleistung: 24 kWp
- Maximale DC-Eingangsspannung: 1.000 V
- MPP-Spannungsbereich: 200–850 V
- Anzahl der MPP-Tracker: 4
- Maximale Anzahl PV-Stringeingänge: 4
- Maximaler Eingangsstrom: 20 A je MPPT
- Maximaler Kurzschlussstrom: 30 A je MPPT
- Batteriespannungsbereich: 120–800 V
- Maximale Batterieladeleistung: 15 kW
- Maximaler Batterielade- und Entladestrom: 50 A
- Maximaler Wirkungsgrad: 98,5 %
- Europäischer Wirkungsgrad: 97,5 %
- Backup-Ausgang: Dreiphasig
- Backup-Umschaltzeit: Weniger als 10 ms
- DC-Anschluss: MC4
- Kommunikation: CAN, RS485 und Ethernet
- WLAN: Optional
- Integrierter DC-Schalter: Vorhanden
- AFCI-Lichtbogenerkennung: Vorhanden
- DC-Überspannungsschutz: Typ 2
- Schutzart: IP66
- Kühlung: Passiv
- Abmessungen (B × H × T): 563 × 546 × 235 mm
- Gewicht: 32,6 kg
Technische Daten des AXIstorage Li SV3 14.6 Batteriespeichers
- Speichertyp: Hochvolt-Batteriespeicher
- Nutzbare Speicherkapazität: 14,6 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LFP)
- Anzahl der Batteriemodule: 3
- Nutzbare Kapazität je Batteriemodul: ca. 4,86 kWh
- Nennspannung: 307,2 V
- Nennkapazität: 50 Ah
- Maximaler dauerhafter Ladestrom: 50 A
- Maximaler dauerhafter Entladestrom: 50 A
- Batteriewirkungsgrad: Bis zu 96 %
- Kommunikation: CAN und RS485
- Erweiterbarkeit: 2 bis 7 Batteriemodule je Speichereinheit
- Erweiterungszeitfenster: Bis zu 5 Jahre
- Kühlung: Lüfterlos
- Betriebstemperaturbereich: -10 bis +50 °C
- Schutzart: IP55
- Abmessungen (H × B × T): 700 × 540 × 350 mm
- Gesamtgewicht Batteriespeicher: ca. 131 kg
- Gewicht je Batteriemodul: ca. 39 kg
- Gewicht BMS und Sockel: ca. 14 kg
Modularer PV-Speicher für einen höheren Eigenverbrauch
Das AXITEC Speichersystem verbindet einen leistungsstarken Solar-Hybridwechselrichter mit einem modular aufgebauten Hochvolt-Batteriespeicher. Überschüssige Energie aus der Photovoltaikanlage wird in den Batteriemodulen gespeichert und kann bei geringer Solarstromproduktion oder erhöhtem Energiebedarf wieder bereitgestellt werden.
Durch die vier unabhängigen MPP-Tracker lassen sich unterschiedliche PV-Modulgruppen flexibel in das System integrieren. Dies ermöglicht eine bedarfsgerechte Planung auch bei verschiedenen Dachausrichtungen oder unterschiedlichen Einstrahlungsbedingungen.
Der AXIstorage Li SV3 basiert auf einer stapelbaren Speicherarchitektur mit Batteriemodulen von jeweils rund 4,86 kWh nutzbarer Kapazität. Die Speichergröße kann innerhalb der vorgesehenen Systemgrenzen erweitert werden. Die Kommunikation zwischen Wechselrichter und Batteriemanagementsystem sorgt für die koordinierte Steuerung der Energieflüsse.
Backupfunktion und intelligente Systemüberwachung
Der AXIhycon 15H verfügt über einen dreiphasigen Backup-Ausgang zur Versorgung geeigneter Verbraucher bei einem Stromausfall. Bei entsprechend ausgelegter Installation kann die Umschaltung in weniger als 10 Millisekunden erfolgen. Die tatsächlich verfügbare Ersatzstromleistung ist von der Batterieleistung, dem Ladezustand und der elektrischen Auslegung abhängig.
Zur Überwachung der Photovoltaikanlage und des Batteriespeichers stehen Kommunikationsschnittstellen wie Ethernet, RS485 und CAN zur Verfügung. Dadurch lassen sich Betriebszustände und Energieflüsse in ein geeignetes Energiemanagement einbinden.
Lieferumfang
- 1 × AXITEC AXIhycon 15H Hybridwechselrichter, 15 kW, dreiphasig
- 3 × AXITEC AXIstorage Li SV3 Batteriemodul mit jeweils ca. 4,86 kWh nutzbarer Kapazität
- 1 × AXITEC AXIstorage Li SV3 Batteriemanagementsystem (BMS) inklusive Sockel
Häufig gestellte Fragen zum AXITEC AXIstorage Li SV3 14.6 mit AXIhycon 15H
Wie hoch ist die Speicherkapazität des AXITEC AXIstorage Li SV3 14.6?
Der Hochvolt-Batteriespeicher bietet eine nutzbare Kapazität von 14,6 kWh. Diese wird durch drei AXIstorage Li SV3 Batteriemodule mit jeweils rund 4,86 kWh nutzbarer Kapazität bereitgestellt.
Welche Leistung bietet der AXIhycon 15H Hybridwechselrichter?
Der dreiphasige Hybridwechselrichter verfügt über eine AC-Nennleistung von 15 kW und unterstützt eine maximale PV-Anschlussleistung von 24 kWp. Vier unabhängige MPP-Tracker ermöglichen eine flexible Integration unterschiedlicher PV-Strings.
Ist der AXIstorage Li SV3 14.6 Batteriespeicher erweiterbar?
Ja. Das modular aufgebaute Hochvolt-Speichersystem unterstützt zwei bis sieben Batteriemodule je Speichereinheit. Für die Speichererweiterung ist ein Zeitfenster von bis zu fünf Jahren vorgesehen. Die konkrete Erweiterung muss innerhalb der zulässigen Systemgrenzen erfolgen.
Kann das AXITEC PV-Speichersystem bei Stromausfall weiterhin Energie liefern?
Der AXIhycon 15H besitzt einen dreiphasigen Backup-Ausgang mit einer Umschaltzeit von weniger als 10 ms. Die Nutzung setzt eine fachgerecht geplante und installierte Ersatzstromversorgung voraus. Die verfügbare Energie hängt unter anderem vom Ladezustand und der Batterieleistung ab.
Welche Batterietechnologie verwendet der AXIstorage Li SV3?
Der AXIstorage Li SV3 verwendet Lithium-Eisenphosphat-Zellen (LFP). Die Batterietechnologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Photovoltaik-Speichersysteme.
Wie viele MPP-Tracker besitzt der AXIhycon 15H?
Der Hybridwechselrichter verfügt über vier unabhängige MPP-Tracker mit jeweils einem PV-Stringeingang. Der maximale Eingangsstrom beträgt 20 A pro MPPT. Dadurch lassen sich unterschiedliche Modulgruppen und Dachausrichtungen flexibel einbinden.
