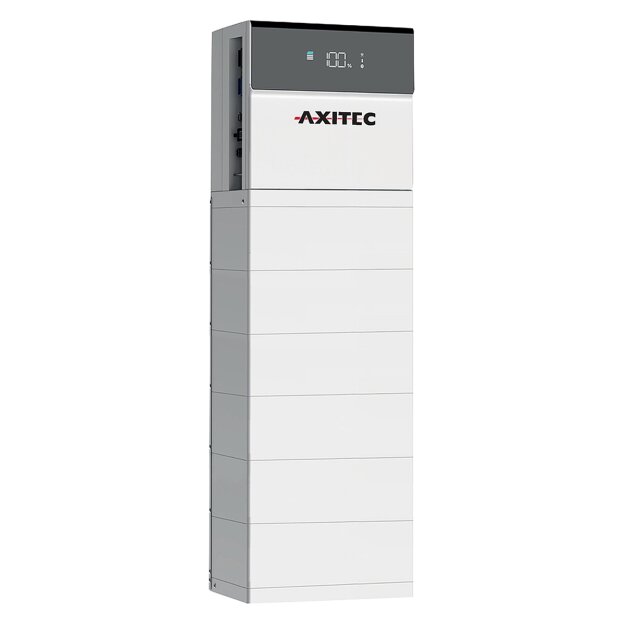

AXITEC AXIhycon ONE Multi-Power 29.1 Speicherset mit 29,1 kWh und 8–15 kW Hybridwechselrichter
Das AXITEC AXIhycon ONE Multi-Power 29.1 Speicherset kombiniert einen modularen Hochvolt-Batteriespeicher mit einem dreiphasigen Hybridwechselrichter. Die DC-gekoppelte Systemarchitektur ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Bezug von Netzstrom reduzieren.
Das System umfasst sechs AXIstorage Li SV3 Energypacks mit insgesamt 29,1 kWh nutzbarer Speicherkapazität und den AXIhycon ONE Multi-Power Hybridwechselrichter. Dieser bietet vier wählbare AC-Leistungsklassen mit 8, 10, 12 oder 15 kW. Die Auswahl erfolgt einmalig bei der Erstkonfiguration über einen Aktivierungscode. Drei unabhängige MPP-Tracker und das im Wechselrichter integrierte Batteriemanagementsystem ergänzen die kompakte Speicherlösung.
Produktvorteile im Überblick
-
29,1 kWh nutzbare Speicherkapazität durch sechs AXIstorage Li SV3 Energypacks
-
Vier wählbare AC-Leistungsklassen mit 8, 10, 12 oder 15 kW
-
Einmalige Leistungsaktivierung über den Aktivierungscode bei der Erstkonfiguration
-
Dreiphasiger Hybridwechselrichter mit integriertem Batteriemanagementsystem
-
DC-gekoppeltes Hochvolt-Speichersystem für die zeitversetzte Nutzung von Solarenergie
-
Drei unabhängige MPP-Tracker mit insgesamt neun PV-Stringeingängen
-
Bis zu 24 kWp PV-Generatorleistung bei entsprechender Anlagenplanung
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
95 % Entladetiefe für eine hohe nutzbare Batteriekapazität
-
Bis zu 96 % Batteriewirkungsgrad gemäß AXIstorage Li SV3 Datenblatt
-
Modular erweiterbar auf bis zu 34 kWh mit einem weiteren kompatiblen Energypack
-
Maximaler Wechselrichterwirkungsgrad von 98 % und europäischer Wirkungsgrad von 97,5 %
-
Integrierter dreiphasiger Backup-Ausgang mit weniger als 10 ms Umschaltzeit unter vorgesehenen Bedingungen
-
Energy Meter und drei 120-A-Stromwandler zur Erfassung relevanter Energieflüsse
-
AFCI-Lichtbogenerkennung sowie AC- und DC-Überspannungsschutz Typ II
-
WLAN und Ethernet zur Einbindung in die Anlagenüberwachung
-
Schutzart IP55 für Hybridwechselrichter und Batteriespeicher
Technische Daten – AXIstorage Li SV3 29.1 Batteriespeicher
- Hersteller: AXITEC
- Produktserie: AXIstorage Li SV3
- Speichermodell: AXIstorage Li SV3 29.1
- Speichertyp: Modularer Hochvolt-Batteriespeicher
- Anzahl Energypacks: 6
- Nutzbare Gesamtspeicherkapazität: 29,1 kWh
- Nennkapazität: 50 Ah
- Nennspannung des Batteriesystems: 614,4 V DC
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Entladetiefe: 95 %
- Maximaler kontinuierlicher Ladestrom: 50 A
- Maximaler kontinuierlicher Entladestrom: 50 A
- Batteriewirkungsgrad: bis zu 96 %
- Maximale Anzahl Energypacks pro Batterieturm: 7
- Maximale nutzbare Speicherkapazität pro Batterieturm: 34,0 kWh
- Speichererweiterung: Mit kompatiblem Energypack gemäß Herstellervorgaben
- Vorgesehenes Zeitfenster für eine Erweiterung: bis zu 2 Jahre
- Batteriemanagementsystem: Im AXIhycon ONE Multi-Power integriert
- Kühlung: Lüfterlos
- Schutzart: IP55
- Betriebstemperaturbereich: -10 bis +50 °C
- Zulässige relative Luftfeuchtigkeit: 5–95 %, nicht kondensierend
- Abmessungen des Batteriesystems (B × T × H): 540 × 350 × 1.210 mm
- Gewicht des Batteriesystems: 248 kg
- Gewicht je Energypack: 39 kg
- Montageart: Bodenaufstellung
Technische Daten – AXIhycon ONE Multi-Power Hybridwechselrichter
- Hersteller: AXITEC
- Modell: AXIhycon ONE Multi-Power
- Herstellerartikelnummer: AY10966
- Gerätetyp: Dreiphasiger Hybridwechselrichter
- Wählbare AC-Nennleistungen: 8 / 10 / 12 / 15 kW
- Leistungsauswahl: Einmalig bei Erstkonfiguration über Aktivierungscode
- Maximale AC-Nennleistung: 15.000 W
- Maximale AC-Scheinleistung: 15.000 VA
- Netzanschluss: Dreiphasig
- AC-Netzspannung: 400 V
- Maximale PV-Generatorleistung: 24.000 Wp
- Anzahl unabhängiger MPP-Tracker: 3
- Anzahl PV-Stringeingänge: 9
- PV-Stringeingänge je MPP-Tracker: 3
- Maximale DC-Eingangsspannung: 1.000 V
- MPP-Spannungsbereich: 200–850 V DC
- PV-Startspannung: 200 V
- Maximaler PV-Eingangsstrom je MPP-Tracker: 20 A
- Maximaler PV-Eingangsstrom gesamt: 60 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 30 A
- Maximaler PV-Kurzschlussstrom gesamt: 90 A
- Maximaler Wechselrichterwirkungsgrad: 98,0 %
- Europäischer Wirkungsgrad: 97,5 %
- Topologie: Transformatorlos
- Batterieanschluss: Hochvolt
- Batteriemanagementsystem: Integriert
- DC-Anschluss: MC4-Steckverbinder
- Integrierter DC-Lasttrennschalter: Ja
- DC-Überspannungsschutz: Typ II
- AC-Überspannungsschutz: Typ II
- AFCI-Lichtbogenerkennung: Ja
- Ersatzstromfunktion: Integrierter Backup-Ausgang
- Backup-Umschaltzeit: unter 10 ms bei entsprechender Installation
- Kommunikation: WLAN und Ethernet
- Anzeige: Integriertes Display
- Kühlung: Aktiv
- Schutzart: IP55
- Abmessungen (B × T × H): 540 × 350 × 365 mm
- Gewicht inklusive Basis: 40 kg
- Energiemessung: Energy Meter mit drei Stromwandlern
- Stromwandler: 120 A, Sekundärstrom 40 mA
29,1 kWh Batteriespeicher für eine hohe Eigenversorgung
Der AXIstorage Li SV3 29.1 Batteriespeicher stellt eine nutzbare Speicherkapazität von 29,1 kWh bereit. Die sechs Energypacks bilden einen modularen Hochvolt-Batterieturm, der überschüssige Energie aus einer kompatiblen Photovoltaikanlage aufnimmt und bei Bedarf wieder bereitstellt.
Gespeicherte Solarenergie lässt sich beispielsweise während der Abend- und Nachtstunden, bei geringer Photovoltaikerzeugung oder in Zeiten mit erhöhtem Strombedarf verwenden. Dadurch kann die selbst erzeugte Energie unabhängiger vom Zeitpunkt ihrer Erzeugung genutzt werden.
Die DC-Kopplung ermöglicht die Speicherung von Photovoltaikstrom auf der Gleichstromseite. Dadurch werden zusätzliche Umwandlungsschritte beim Laden reduziert. Die tatsächliche Systemeffizienz hängt von der Anlagenkonfiguration und den jeweiligen Betriebsbedingungen ab.
Multi-Power-Konzept mit vier wählbaren Leistungsklassen
Eine Besonderheit des AXIhycon ONE Multi-Power ist die Möglichkeit, die gewünschte AC-Leistungsklasse bei der Erstkonfiguration festzulegen. Der Hybridwechselrichter unterstützt vier Leistungsstufen mit 8, 10, 12 oder 15 kW.
Die Aktivierung erfolgt über den vorgesehenen Aktivierungscode. Dadurch kann dieselbe Wechselrichterplattform für unterschiedlich dimensionierte Photovoltaikanlagen verwendet werden.
Wichtig: Die Auswahl der Leistungsklasse ist ausschließlich bei der Erstkonfiguration möglich. Eine spätere Änderung auf eine andere Leistungsklasse ist vom Hersteller nicht vorgesehen. Die benötigte AC-Leistung muss deshalb bereits während der Anlagenplanung festgelegt werden.
AXIstorage Li SV3 mit Lithium-Eisenphosphat-Technologie
Die sechs AXIstorage Li SV3 Energypacks verwenden Lithium-Eisenphosphat-Zellen. Diese Batterietechnologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Energiespeichersysteme.
Die 29,1-kWh-Konfiguration arbeitet mit einer Nennspannung von 614,4 V DC und einer Nennkapazität von 50 Ah. Der maximal zulässige kontinuierliche Lade- und Entladestrom beträgt jeweils 50 A.
Der Batteriespeicher erreicht einen Wirkungsgrad von bis zu 96 % und wird ohne aktiven Gerätelüfter gekühlt. Mit der Schutzart IP55 ist eine Installation an geeigneten Standorten unter Einhaltung der technischen Herstellervorgaben möglich.
Modular erweiterbar auf bis zu 34 kWh
Der AXIstorage Li SV3 besitzt einen modularen Aufbau. Je nach gewünschter Speicherkapazität können zwei bis sieben kompatible Energypacks zu einem Batteriesystem kombiniert werden. Die nutzbare Speicherkapazität reicht dabei von 9,7 bis 34,0 kWh.
Das vorliegende Set verwendet sechs Energypacks mit insgesamt 29,1 kWh nutzbarer Kapazität. Mit einem weiteren kompatiblen Energypack lässt sich der Batterieturm auf sieben Module und 34,0 kWh erweitern.
Für eine nachträgliche Erweiterung sieht AXITEC ein Zeitfenster von bis zu zwei Jahren vor. Die technische Zulässigkeit richtet sich nach der verwendeten Batteriegeneration, den aktuellen Herstellerfreigaben und der vorgesehenen Systemkonfiguration.
Das AXIhycon ONE Konzept unterstützt außerdem die Parallelschaltung von bis zu drei kompatiblen Hybridsystemen. Dadurch sind bei entsprechender Systemauslegung bis zu 102 kWh nutzbare Gesamtspeicherkapazität möglich.
Dreiphasiger Hybridwechselrichter mit drei MPP-Trackern
Der AXIhycon ONE Multi-Power verfügt über drei unabhängige MPP-Tracker mit jeweils drei PV-Stringeingängen. Insgesamt stehen neun Stringeingänge zur Verfügung.
Die getrennte MPP-Regelung ermöglicht die Einbindung unterschiedlicher Photovoltaik-Modulgruppen, beispielsweise bei verschiedenen Dachausrichtungen oder abweichenden Einstrahlungsbedingungen.
Die maximale PV-Generatorleistung beträgt 24 kWp. Die maximale DC-Eingangsspannung liegt bei 1.000 V, der MPP-Spannungsbereich reicht von 200 bis 850 V.
Pro MPP-Tracker sind maximal 20 A Eingangsstrom und 30 A Kurzschlussstrom zulässig. Die Gesamtgrenzen betragen 60 A Eingangsstrom und 90 A Kurzschlussstrom.
Der maximale Wechselrichterwirkungsgrad beträgt 98,0 %, der europäische Wirkungsgrad 97,5 %. Bei der Anlagenplanung müssen die zulässigen elektrischen Spannungs- und Stromgrenzen berücksichtigt werden.
Energiemessung mit Energy Meter und Stromwandlern
Der AXIhycon ONE Multi-Power wird mit einem Energy Meter und drei Stromwandlern mit jeweils 120 A Nennstrom geliefert. Diese Komponenten unterstützen die Erfassung relevanter Energieflüsse innerhalb der Photovoltaikanlage.
Die Messwerte können für die Steuerung des Batteriespeichers und die bedarfsgerechte Nutzung der selbst erzeugten Solarenergie verwendet werden.
Der Hybridwechselrichter unterstützt WLAN und Ethernet für die Netzwerkanbindung. Über das integrierte Display lassen sich Betriebsinformationen direkt am Gerät anzeigen.
Dreiphasige Ersatzstromversorgung mit kurzer Umschaltzeit
Der AXIhycon ONE Multi-Power verfügt über einen integrierten Backup-Ausgang. Bei entsprechend ausgelegter Installation ermöglicht dieser die Versorgung dafür vorgesehener Verbraucher während eines Ausfalls des öffentlichen Stromnetzes.
Die Umschaltzeit in den Ersatzstrombetrieb beträgt unter den vorgesehenen Betriebsbedingungen weniger als zehn Millisekunden.
Die tatsächlich verfügbare Ersatzstromleistung hängt von der aktivierten AC-Leistungsklasse, dem Ladezustand des Batteriespeichers und den technischen Betriebsbedingungen ab.
Die erforderliche Netztrennung, Absicherung und Einbindung der Backup-Stromkreise müssen entsprechend den geltenden Installationsvorgaben geplant werden.
Integrierte Schutzfunktionen und IP55-Gehäuse
Der AXIhycon ONE Multi-Power verfügt über eine integrierte AFCI-Lichtbogenerkennung sowie Überspannungsschutz des Typs II auf der AC- und DC-Seite.
Ein integrierter DC-Lasttrennschalter ermöglicht die vorgesehene elektrische Trennung des Photovoltaikeingangs. Die vollständige Schutzkonzeption der Anlage muss entsprechend den geltenden elektrotechnischen Anforderungen ausgelegt werden.
Der Hybridwechselrichter und das Batteriespeichersystem besitzen die Schutzart IP55. Die Installation erfolgt unter Einhaltung der zulässigen Umgebungstemperaturen, Montageabstände und Herstellervorgaben.
Lieferumfang
- 1 × AXITEC AXIhycon ONE Multi-Power Hybridwechselrichter, 8–15 kW, mit integriertem Batteriemanagementsystem
- 6 × AXITEC AXIstorage Li SV3 Energypack
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des AXIhycon ONE Multi-Power 29.1 Sets?
Das Set enthält sechs AXIstorage Li SV3 Energypacks mit insgesamt 29,1 kWh nutzbarer Speicherkapazität. Der Batteriespeicher arbeitet mit einer Nennspannung von 614,4 V DC.
Welche Leistung bietet der AXIhycon ONE Multi-Power Hybridwechselrichter?
Der dreiphasige Hybridwechselrichter unterstützt vier AC-Leistungsklassen mit 8, 10, 12 oder 15 kW. Die gewünschte Leistung wird bei der Erstkonfiguration über einen Aktivierungscode ausgewählt.
Kann die aktivierte Wechselrichterleistung nachträglich geändert werden?
Nein. Die Auswahl der AC-Leistungsklasse erfolgt einmalig bei der Erstkonfiguration. Eine spätere Umstellung auf eine andere Leistungsklasse ist vom Hersteller nicht vorgesehen.
Wie viele MPP-Tracker besitzt der AXIhycon ONE Multi-Power?
Der Hybridwechselrichter verfügt über drei unabhängige MPP-Tracker mit insgesamt neun PV-Stringeingängen. Pro MPP-Tracker sind maximal 20 A Eingangsstrom und 30 A Kurzschlussstrom zulässig.
Welche maximale PV-Generatorleistung unterstützt das Speicherset?
Der AXIhycon ONE Multi-Power unterstützt eine maximale PV-Generatorleistung von 24 kWp. Die maximale DC-Eingangsspannung beträgt 1.000 V, der MPP-Spannungsbereich reicht von 200 bis 850 V.
Kann der AXIstorage Li SV3 29.1 Batteriespeicher erweitert werden?
Ja. Durch ein weiteres kompatibles Energypack lässt sich die nutzbare Speicherkapazität von 29,1 auf 34,0 kWh erhöhen. Die Erweiterung muss die geltenden Herstellerfreigaben und das vorgesehene Erweiterungszeitfenster von bis zu zwei Jahren berücksichtigen.
Welche Batterietechnologie verwendet der AXIstorage Li SV3?
Die AXIstorage Li SV3 Energypacks verwenden Lithium-Eisenphosphat-Technologie (LiFePO4). Die Speicherkonfiguration verfügt über eine Nennspannung von 614,4 V und eine Entladetiefe von 95 %.
Sind ein Energy Meter und Stromwandler enthalten?
Ja. Zum Lieferumfang des AXIhycon ONE Multi-Power gehören ein Energy Meter und drei Stromwandler mit jeweils 120 A Nennstrom. Diese ermöglichen die Erfassung relevanter elektrischer Messwerte.
Ist mit dem AXIhycon ONE Multi-Power eine Ersatzstromversorgung möglich?
Ja, der Hybridwechselrichter verfügt über einen integrierten Backup-Ausgang. Bei entsprechender Installation beträgt die Umschaltzeit weniger als zehn Millisekunden. Die tatsächlich verfügbare Ersatzstromleistung hängt unter anderem von der aktivierten Wechselrichterleistung und der Batteriekonfiguration ab.
Welche Besonderheiten gelten bei der externen Leistungsregelung?
Nach den vorliegenden Produktinformationen ist die externe Leistungsreduzierung über die DRM-Schnittstelle derzeit nur durch vollständiges Abschalten möglich. Für eine stufenweise Leistungsreduzierung wird eine geeignete zusätzliche Energiemanagementlösung benötigt. Die aktuelle technische Umsetzbarkeit muss vor der Installation geprüft werden.
