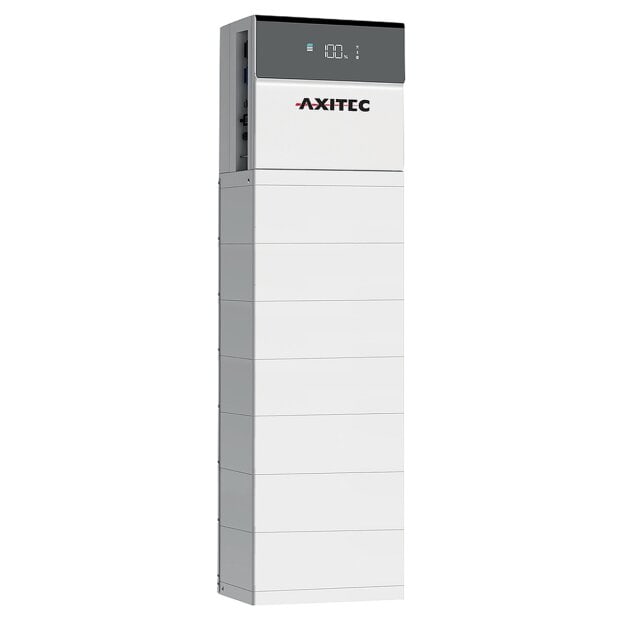

AXITEC AXIhycon ONE Multi-Power 34.0 Speicherset mit 34 kWh und 8–15 kW Hybridwechselrichter
Das AXITEC AXIhycon ONE Multi-Power 34.0 Speicherset verbindet einen modularen Hochvolt-Batteriespeicher mit einem dreiphasigen Hybridwechselrichter. Die DC-gekoppelte Systemarchitektur ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Damit lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Bezug von Netzstrom reduzieren.
Das System umfasst sieben AXIstorage Li SV3 Energypacks mit insgesamt 34,0 kWh nutzbarer Speicherkapazität sowie den AXIhycon ONE Multi-Power Hybridwechselrichter. Dieser bietet vier wählbare AC-Leistungsklassen von 8, 10, 12 oder 15 kW. Die Auswahl erfolgt einmalig bei der Erstkonfiguration über einen Aktivierungscode. Drei unabhängige MPP-Tracker und eine integrierte Batteriesteuerung ergänzen die kompakte Speicherlösung.
Produktvorteile im Überblick
-
34,0 kWh nutzbare Speicherkapazität durch sieben AXIstorage Li SV3 Energypacks
-
Vier wählbare AC-Leistungsklassen mit 8, 10, 12 oder 15 kW
-
Einmalige Leistungsaktivierung über den bei der Erstkonfiguration verwendeten Aktivierungscode
-
Dreiphasiger Hybridwechselrichter mit integriertem Batteriemanagementsystem
-
Drei unabhängige MPP-Tracker mit insgesamt neun PV-Stringeingängen
-
Bis zu 24 kWp PV-Generatorleistung bei entsprechender Anlagenplanung
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
95 % Entladetiefe für die Nutzung der verfügbaren Batteriekapazität
-
Bis zu 96 % Batteriewirkungsgrad gemäß AXIstorage Li SV3 Datenblatt
-
Bis zu 98 % maximaler Wechselrichterwirkungsgrad und 97,5 % europäischer Wirkungsgrad
-
Integrierter Backup-Ausgang mit einer Umschaltzeit von weniger als 10 ms
-
Energy Meter und drei 120-A-Stromwandler zur Erfassung relevanter Energieflüsse
-
Integrierte AFCI-Lichtbogenerkennung sowie AC- und DC-Überspannungsschutz Typ II
-
WLAN und Ethernet für die Netzwerkanbindung des Hybridwechselrichters
-
Schutzart IP55 für den Batteriespeicher und den Hybridwechselrichter
Technische Daten – AXIstorage Li SV3 34.0 Batteriespeicher
- Hersteller: AXITEC
- Produktserie: AXIstorage Li SV3
- Speichermodell: AXIstorage Li SV3 34.0
- Speichertyp: Modularer Hochvolt-Batteriespeicher
- Anzahl Energypacks: 7
- Nutzbare Gesamtspeicherkapazität: 34,0 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Nennkapazität: 50 Ah
- Nennspannung des Batteriesystems: 716,8 V DC
- Maximaler kontinuierlicher Ladestrom: 50 A
- Maximaler kontinuierlicher Entladestrom: 50 A
- Batteriewirkungsgrad: bis zu 96 %
- Entladetiefe: 95 %
- Batteriemanagementsystem: Integriert in den AXIhycon ONE Hybridwechselrichter
- Maximale Modulanzahl eines AXIstorage Li SV3 Batterieturms: 7
- Maximale nutzbare Speicherkapazität pro Batterieturm: 34,0 kWh
- Mögliche Gesamtkapazität mit drei kompatiblen Hybridsystemen: bis zu 102 kWh
- Kühlung: Lüfterlos
- Schutzart: IP55
- Betriebstemperaturbereich: -10 bis +50 °C
- Zulässige relative Luftfeuchtigkeit: 5–95 %, nicht kondensierend
- Abmessungen des Batteriesystems (B × T × H): 540 × 350 × 1.380 mm
- Gewicht des Batteriesystems mit sieben Energypacks: 287 kg
- Gewicht je Energypack: 39 kg
- Montageart: Bodenaufstellung
Technische Daten – AXIhycon ONE Multi-Power
- Hersteller: AXITEC
- Modell: AXIhycon ONE Multi-Power
- Gerätetyp: Dreiphasiger Hybridwechselrichter
- Wählbare AC-Nennleistungen: 8 / 10 / 12 / 15 kW
- Leistungsauswahl: Einmalig bei Erstkonfiguration über Aktivierungscode
- Maximale AC-Nennleistung: 15.000 W
- Maximale AC-Scheinleistung: 15.000 VA
- Netzanschluss: Dreiphasig, 400 V
- Maximale PV-Generatorleistung: 24.000 Wp
- Anzahl unabhängiger MPP-Tracker: 3
- Anzahl PV-Stringeingänge: 9
- PV-Stringeingänge je MPP-Tracker: 3
- Maximale DC-Eingangsspannung: 1.000 V
- MPP-Spannungsbereich: 200–850 V DC
- PV-Startspannung: 200 V
- Maximaler PV-Eingangsstrom je MPP-Tracker: 20 A
- Maximaler PV-Eingangsstrom gesamt: 60 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 30 A
- Maximaler PV-Kurzschlussstrom gesamt: 90 A
- Maximaler Wirkungsgrad: 98,0 %
- Europäischer Wirkungsgrad: 97,5 %
- Topologie: Transformatorlos
- Batterieanschluss: Hochvolt
- Batteriemanagementsystem: Integriert
- Maximaler Batterieladestrom: 50 A
- DC-Anschluss: MC4-Steckverbinder
- Integrierter DC-Schalter: Ja
- DC-Überspannungsschutz: Typ II
- AC-Überspannungsschutz: Typ II
- AFCI-Lichtbogenerkennung: Ja
- Ersatzstromfunktion: Integrierter Backup-Ausgang
- Backup-Umschaltzeit: weniger als 10 ms unter vorgesehenen Betriebsbedingungen
- Kommunikation: WLAN und Ethernet
- Anzeige: Integriertes Display
- Kühlung: Aktiv
- Schutzart: IP55
- Abmessungen (B × T × H): 540 × 350 × 365 mm
- Gewicht inklusive Basis: 40 kg
- Energiemessung: Energy Meter mit drei Stromwandlern
- Stromwandler: 120 A, Sekundärstrom 40 mA
34 kWh Batteriespeicher für einen hohen Eigenverbrauch
Der AXIstorage Li SV3 34.0 Batteriespeicher stellt eine nutzbare Speicherkapazität von 34 kWh bereit. Die sieben Energypacks bilden einen modularen Hochvolt-Batterieturm, der überschüssige Energie aus einer angeschlossenen Photovoltaikanlage aufnehmen und zeitversetzt bereitstellen kann.
Gespeicherte Solarenergie lässt sich beispielsweise während der Abend- und Nachtstunden, bei geringer Photovoltaikerzeugung oder in Zeiten mit erhöhtem Energiebedarf nutzen. Dadurch unterstützt das System eine bedarfsgerechte Eigenversorgung.
Die DC-Kopplung ermöglicht die Speicherung von Photovoltaikstrom auf der Gleichstromseite. Dadurch werden zusätzliche Umwandlungsschritte beim Laden reduziert. Die tatsächlich erreichbare Systemeffizienz hängt von der Anlagenkonfiguration und den jeweiligen Betriebsbedingungen ab.
Multi-Power-Konzept mit einmalig wählbarer Wechselrichterleistung
Eine Besonderheit des AXIhycon ONE Multi-Power ist die Auswahl der AC-Leistungsklasse bei der Erstkonfiguration. Der Hybridwechselrichter unterstützt 8, 10, 12 oder 15 kW AC-Nennleistung.
Die gewünschte Leistung wird über den vorgesehenen Aktivierungscode eingerichtet. Dadurch kann derselbe Wechselrichter für unterschiedliche Anlagenanforderungen verwendet werden.
Wichtig: Die Auswahl der Leistungsklasse erfolgt ausschließlich bei der Erstkonfiguration. Eine spätere Änderung der aktivierten Leistungsklasse ist vom Hersteller nicht vorgesehen. Die Entscheidung muss deshalb bereits bei der Anlagenplanung getroffen werden.
AXIstorage Li SV3 mit Lithium-Eisenphosphat-Technologie
Die sieben AXIstorage Li SV3 Energypacks verwenden Lithium-Eisenphosphat-Zellen. Diese Batterietechnologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Energiespeichersysteme.
Die 34-kWh-Konfiguration arbeitet mit einer Nennspannung von 716,8 V DC. Der maximale kontinuierliche Lade- und Entladestrom beträgt jeweils 50 A. Die tatsächlich verfügbare Speicherleistung wird zusätzlich durch den Hybridwechselrichter und die Betriebsbedingungen begrenzt.
Der Batteriespeicher erreicht einen Wirkungsgrad von bis zu 96 % und verfügt über eine passive, lüfterlose Kühlung. Die Schutzart IP55 ermöglicht die Installation an geeigneten Standorten unter Einhaltung der technischen Herstellervorgaben.
Modularer Aufbau und Speichererweiterung
Das AXIstorage Li SV3 System besteht aus modular kombinierbaren Energypacks. Ein Batteriesystem kann mit zwei bis sieben kompatiblen Modulen aufgebaut werden. Die nutzbare Speicherkapazität reicht dabei von 9,7 bis 34 kWh.
Das vorliegende Set verwendet bereits sieben Energypacks und erreicht damit die maximale Speicherkapazität eines einzelnen AXIstorage Li SV3 Batterieturms.
Für größere Speichersysteme können laut Produktkonzept bis zu drei kompatible AXIhycon Hybridsysteme parallel betrieben werden. Dadurch lässt sich eine nutzbare Gesamtspeicherkapazität von bis zu 102 kWh realisieren.
Die Erweiterung eines bestehenden Batterieturms muss innerhalb des vom Hersteller vorgesehenen Zeitfensters von bis zu zwei Jahren erfolgen. Bei der vorliegenden Konfiguration ist bereits die maximale Modulanzahl je Turm erreicht.
Dreiphasiger Hybridwechselrichter mit drei MPP-Trackern
Der AXIhycon ONE Multi-Power verfügt über drei unabhängige MPP-Tracker und insgesamt neun PV-Stringeingänge. Dadurch lassen sich unterschiedlich ausgerichtete Photovoltaik-Modulgruppen in ein gemeinsames System integrieren.
Der Wechselrichter unterstützt eine maximale PV-Generatorleistung von 24 kWp. Die maximale DC-Eingangsspannung beträgt 1.000 V, der MPP-Spannungsbereich reicht von 200 bis 850 V.
Pro MPP-Tracker sind maximal 20 A Eingangsstrom und 30 A Kurzschlussstrom zulässig. Die Gesamtgrenzen betragen 60 A Eingangsstrom und 90 A Kurzschlussstrom.
Mit einem maximalen Wirkungsgrad von 98 % und einem europäischen Wirkungsgrad von 97,5 % unterstützt der Wechselrichter eine effiziente Energieumwandlung.
Energiemessung mit Energy Meter und Stromwandlern
Das AXIhycon ONE Multi-Power System beinhaltet einen Energy Meter und drei Stromwandler mit jeweils 120 A Nennstrom.
Die Messtechnik ermöglicht die Erfassung relevanter elektrischer Energieflüsse. Die gewonnenen Messwerte unterstützen die Regelung des Batteriespeichers sowie die bedarfsgerechte Nutzung selbst erzeugter Solarenergie.
Der Wechselrichter verfügt über WLAN und Ethernet zur Einbindung in eine geeignete Netzwerkumgebung. Ein integriertes Display ermöglicht die Anzeige von Betriebsinformationen direkt am Gerät.
Ersatzstromversorgung mit weniger als 10 ms Umschaltzeit
Der AXIhycon ONE Multi-Power verfügt über einen integrierten Backup-Ausgang. Bei entsprechend ausgelegter Installation ermöglicht dieser die Versorgung dafür vorgesehener Verbraucher während eines Ausfalls des öffentlichen Stromnetzes.
Die Umschaltzeit in den Ersatzstrombetrieb beträgt unter den vorgesehenen Bedingungen weniger als zehn Millisekunden. Dadurch eignet sich das System auch für ausgewählte Verbraucher mit erhöhten Anforderungen an eine kurze Umschaltzeit.
Die tatsächlich verfügbare Ersatzstromleistung richtet sich nach der bei der Erstkonfiguration ausgewählten Wechselrichterleistung, dem Ladezustand des Batteriespeichers und den jeweiligen Betriebsbedingungen.
Die erforderliche elektrische Netztrennung, die Absicherung und die Einbindung der Backup-Stromkreise müssen entsprechend den geltenden Installationsvorgaben geplant werden.
Integrierte Schutzfunktionen und IP55-Gehäuse
Der AXIhycon ONE Multi-Power besitzt eine integrierte AFCI-Lichtbogenerkennung sowie Überspannungsschutzfunktionen des Typs II auf der AC- und DC-Seite.
Ein integrierter DC-Schalter unterstützt die vorgesehene elektrische Trennung des PV-Eingangs. Die vollständige Schutzkonzeption der Photovoltaikanlage muss entsprechend den geltenden elektrotechnischen Anforderungen erfolgen.
Der Hybridwechselrichter und der Batteriespeicher besitzen die Schutzart IP55. Die Installation erfolgt unter Einhaltung der zulässigen Umgebungstemperaturen, Montageabstände und weiteren Herstellervorgaben.
Lieferumfang
- 1 × AXITEC AXIhycon ONE Multi-Power Hybridwechselrichter, 8–15 kW, mit integriertem Batteriemanagementsystem
- 7 × AXITEC AXIstorage Li SV3 Energypack
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des AXIhycon ONE Multi-Power 34.0 Sets?
Das Set enthält sieben AXIstorage Li SV3 Energypacks mit insgesamt 34,0 kWh nutzbarer Speicherkapazität. Damit erreicht der Batteriespeicher bereits die maximale Modulanzahl eines einzelnen AXIstorage Li SV3 Batterieturms.
Welche Leistung bietet der AXIhycon ONE Multi-Power Hybridwechselrichter?
Der dreiphasige Hybridwechselrichter unterstützt vier AC-Leistungsklassen: 8, 10, 12 und 15 kW. Die gewünschte Leistung wird bei der Erstkonfiguration über einen Aktivierungscode ausgewählt.
Kann die aktivierte Wechselrichterleistung nachträglich geändert werden?
Nein. Die Auswahl der AC-Leistungsklasse erfolgt einmalig bei der Erstkonfiguration. Eine spätere Umstellung auf eine andere Leistungsklasse ist vom Hersteller nicht vorgesehen.
Wie viele MPP-Tracker besitzt der AXIhycon ONE Multi-Power?
Der Wechselrichter verfügt über drei unabhängige MPP-Tracker mit insgesamt neun PV-Stringeingängen. Pro Tracker sind maximal 20 A Eingangsstrom und 30 A Kurzschlussstrom zulässig.
Welche maximale PV-Leistung unterstützt das Speicherset?
Der AXIhycon ONE Multi-Power unterstützt eine maximale PV-Generatorleistung von 24 kWp. Die maximale DC-Eingangsspannung beträgt 1.000 V. Die konkrete Auslegung muss die zulässigen Spannungs- und Stromgrenzen berücksichtigen.
Kann der AXIstorage Li SV3 34.0 Batteriespeicher erweitert werden?
Der enthaltene Batteriespeicher verfügt bereits über sieben Energypacks und erreicht damit die maximale Kapazität eines einzelnen Batterieturms. Durch die Parallelschaltung von bis zu drei kompatiblen Hybridsystemen sind laut Herstellerkonzept insgesamt bis zu 102 kWh nutzbare Speicherkapazität möglich.
Welche Batterietechnologie wird beim AXIstorage Li SV3 verwendet?
Die AXIstorage Li SV3 Energypacks verwenden Lithium-Eisenphosphat-Technologie (LiFePO4). Das 34-kWh-System arbeitet mit einer Nennspannung von 716,8 V DC und besitzt eine Entladetiefe von 95 %.
Sind ein Energy Meter und Stromwandler enthalten?
Ja, der AXIhycon ONE Multi-Power enthält einen Energy Meter und drei Stromwandler mit jeweils 120 A Nennstrom. Diese ermöglichen die Erfassung relevanter elektrischer Messwerte für das Energiemanagement.
Ist eine Ersatzstromversorgung mit dem AXIhycon ONE Multi-Power möglich?
Ja, der Hybridwechselrichter besitzt einen integrierten Backup-Ausgang. Die Umschaltzeit beträgt unter den vorgesehenen Bedingungen weniger als zehn Millisekunden. Die verfügbare Ersatzstromleistung richtet sich unter anderem nach der aktivierten Wechselrichterleistung, dem Ladezustand des Batteriespeichers und der elektrischen Systemkonfiguration.
Welche Besonderheiten gelten bei der Leistungsregelung nach § 14a EnWG?
Eine externe Leistungsreduzierung über die DRM-Schnittstelle ist nach den vorliegenden Produktinformationen derzeit nur durch vollständiges Abschalten umsetzbar. Eine stufenweise Regelung setzt zusätzliche kompatible Energiemanagementtechnik voraus. Die konkrete netzseitige Steuerbarkeit muss vor der Installation mit den aktuellen Herstellerinformationen und den Anforderungen des zuständigen Netzbetreibers abgeglichen werden.
