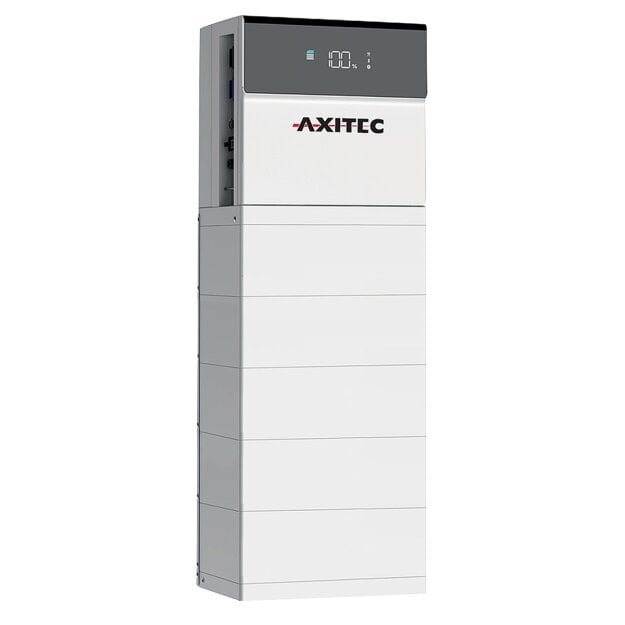

AXITEC AXIhycon ONE Multi-Power 24.3 Speicherset mit 24,3 kWh und 8–15 kW Hybridwechselrichter
Das AXITEC AXIhycon ONE Multi-Power 24.3 Speicherset kombiniert einen modularen Hochvolt-Batteriespeicher mit einem dreiphasigen Hybridwechselrichter. Die DC-gekoppelte Speicherlösung ermöglicht es, überschüssigen Solarstrom aus einer Photovoltaikanlage zwischenzuspeichern und bei Bedarf für die Eigenversorgung bereitzustellen. Dadurch lässt sich der Eigenverbrauch selbst erzeugter Energie erhöhen und der Netzstrombezug reduzieren.
Das System besteht aus fünf AXIstorage Li SV3 Energypacks mit insgesamt 24,3 kWh nutzbarer Speicherkapazität und einem AXIhycon ONE Multi-Power Hybridwechselrichter. Dessen AC-Nennleistung lässt sich bei der Erstinbetriebnahme einmalig auf 8, 10, 12 oder 15 kW festlegen. Drei unabhängige MPP-Tracker und das integrierte Batteriemanagement ergänzen die kompakte All-in-One-Speicherarchitektur.
Produktvorteile im Überblick
-
24,3 kWh nutzbare Speicherkapazität durch fünf AXIstorage Li SV3 Energypacks
-
Vier wählbare Wechselrichterleistungen mit 8, 10, 12 oder 15 kW AC-Nennleistung
-
Einmalige Leistungsaktivierung bei der Erstkonfiguration über den vorgesehenen Aktivierungscode
-
Dreiphasiges All-in-One-Speichersystem mit integriertem Batteriemanagementsystem
-
Drei unabhängige MPP-Tracker mit insgesamt neun PV-Stringeingängen
-
Bis zu 24 kWp PV-Generatorleistung für entsprechend ausgelegte Photovoltaikanlagen
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
Modular erweiterbarer Batteriespeicher auf bis zu 34 kWh mit sieben kompatiblen Energypacks
-
95 % Entladetiefe für die Nutzung der verfügbaren Batteriekapazität
-
Bis zu 96 % Batteriewirkungsgrad unter definierten Betriebsbedingungen
-
Maximaler Wechselrichterwirkungsgrad von 98 % und europäischer Wirkungsgrad von 97,5 %
-
Dreiphasiger Backup-Ausgang mit einer Umschaltzeit von weniger als 10 ms bei geeigneter Installation
-
Energy Meter mit drei Stromwandlern zur Erfassung relevanter Energieflüsse
-
AFCI-Lichtbogenerkennung sowie AC- und DC-Überspannungsschutz Typ II
-
WLAN und Ethernet zur Netzwerkanbindung des Hybridwechselrichters
-
Schutzart IP55 für den Batteriespeicher und den Hybridwechselrichter
Technische Daten – AXIstorage Li SV3 24.3 Batteriespeicher
- Hersteller: AXITEC
- Produktserie: AXIstorage Li SV3
- Speichermodell: AXIstorage Li SV3 24.3
- Speichertyp: Modularer Hochvolt-Batteriespeicher
- Anzahl Energypacks: 5
- Nutzbare Gesamtspeicherkapazität: 24,3 kWh
- Nutzbare Energie je Energypack: ca. 4,86 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Nennspannung des Batteriesystems: 512 V DC
- Nennkapazität: 50 Ah
- Entladetiefe: 95 %
- Maximaler kontinuierlicher Ladestrom: 50 A
- Maximaler kontinuierlicher Entladestrom: 50 A
- Batteriewirkungsgrad: bis zu 96 %
- Maximale Anzahl Energypacks pro Batterieturm: 7
- Maximale nutzbare Speicherkapazität pro Batterieturm: 34,0 kWh
- Erweiterung: Bis zu zwei zusätzliche kompatible Energypacks
- Vorgesehenes Erweiterungszeitfenster: bis zu 2 Jahre
- Batteriemanagementsystem: Im AXIhycon ONE Multi-Power integriert
- Kühlung: Lüfterlos
- Schutzart: IP55
- Betriebstemperaturbereich: -10 bis +50 °C
- Zulässige relative Luftfeuchtigkeit: 5–95 %, nicht kondensierend
- Abmessungen Batteriesystem (B × T × H): 540 × 350 × 1.040 mm
- Gewicht des Batteriesystems: 209 kg
- Gewicht je Energypack: 39 kg
- Montageart: Bodenaufstellung
Technische Daten – AXIhycon ONE Multi-Power
- Hersteller: AXITEC
- Modell: AXIhycon ONE Multi-Power
- Gerätetyp: Dreiphasiger Hybridwechselrichter
- Wählbare AC-Nennleistungen: 8 / 10 / 12 / 15 kW
- Leistungsauswahl: Einmalig bei der Erstkonfiguration
- Maximale AC-Nennleistung: 15.000 W
- Maximale AC-Scheinleistung: 15.000 VA
- Netzanschluss: Dreiphasig, 400 V
- Maximale PV-Generatorleistung: 24.000 Wp
- Anzahl unabhängiger MPP-Tracker: 3
- Anzahl PV-Stringeingänge: 9
- Stringeingänge pro MPP-Tracker: 3
- Maximale DC-Eingangsspannung: 1.000 V
- PV-Startspannung: 200 V
- MPP-Spannungsbereich: 200–850 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 20 A
- Maximaler PV-Eingangsstrom gesamt: 60 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 30 A
- Maximaler PV-Kurzschlussstrom gesamt: 90 A
- Maximaler Wechselrichterwirkungsgrad: 98,0 %
- Europäischer Wirkungsgrad: 97,5 %
- Topologie: Transformatorlos
- Batterieanschluss: Hochvolt
- Batteriemanagementsystem: Integriert
- DC-Anschluss: MC4-Steckverbinder
- Integrierter DC-Lasttrennschalter: Ja
- DC-Überspannungsschutz: Typ II
- AC-Überspannungsschutz: Typ II
- AFCI-Lichtbogenerkennung: Ja
- Backup-Funktion: Dreiphasiger Ersatzstromausgang
- Backup-Umschaltzeit: weniger als 10 ms bei geeigneter Systemkonfiguration
- Kommunikation: WLAN und Ethernet
- Anzeige: Integriertes Display
- Kühlung: Aktiv
- Schutzart: IP55
- Abmessungen (B × T × H): 540 × 350 × 365 mm
- Gewicht inklusive Basis: 40 kg
- Energiemessung: Energy Meter mit drei Stromwandlern
- Stromwandler: 120 A, Sekundärstrom 40 mA
24,3 kWh Batteriespeicher für die Eigenversorgung
Der AXIstorage Li SV3 24.3 stellt eine nutzbare Speicherkapazität von 24,3 kWh bereit. Die fünf Energypacks bilden einen modularen Hochvolt-Batteriespeicher, der überschüssige Solarenergie aufnimmt und bei Bedarf wieder zur Verfügung stellt.
Die gespeicherte Energie kann beispielsweise während der Abend- und Nachtstunden, bei geringer Photovoltaikerzeugung oder in Zeiten erhöhten Stromverbrauchs genutzt werden. Dadurch lässt sich die zeitliche Differenz zwischen Solarstromerzeugung und tatsächlichem Energiebedarf teilweise ausgleichen.
Die direkte DC-Kopplung ermöglicht die Speicherung von Photovoltaikstrom auf der Gleichstromseite. Dies reduziert zusätzliche Energieumwandlungen beim Laden des Batteriespeichers und unterstützt eine effiziente Nutzung selbst erzeugter Energie.
AXIhycon ONE Multi-Power mit einmalig wählbarer Leistung
Eine Besonderheit des AXIhycon ONE Multi-Power ist das Konzept der wählbaren Wechselrichterleistung. Bei der Erstinbetriebnahme kann eine AC-Nennleistung von 8, 10, 12 oder 15 kW aktiviert werden.
Die Auswahl erfolgt über einen vorgesehenen Aktivierungscode. Dadurch lässt sich die Wechselrichterplattform an unterschiedliche Anforderungen der Photovoltaikanlage anpassen.
Die ausgewählte Leistungsklasse kann nach der Erstkonfiguration nicht mehr geändert werden. Die erforderliche Wechselrichterleistung muss deshalb bereits bei der technischen Anlagenplanung festgelegt werden.
AXIstorage Li SV3 mit LFP-Batterietechnologie
Die fünf AXIstorage Li SV3 Energypacks verwenden Lithium-Eisenphosphat-Zellen. Diese Batterietechnologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Hochvolt-Speichersysteme.
Der Batteriespeicher arbeitet mit einer Nennspannung von 512 V DC und einer Nennkapazität von 50 Ah. Der maximal zulässige kontinuierliche Lade- und Entladestrom beträgt jeweils 50 A.
Die Entladetiefe liegt bei 95 %, der Batteriewirkungsgrad beträgt bis zu 96 %. Die lüfterlose Kühlung unterstützt einen geräuscharmen Speicherbetrieb.
Das Gehäuse besitzt die Schutzart IP55. Für die Installation sind die zulässigen Umgebungsbedingungen, Montageabstände und technischen Herstellervorgaben zu berücksichtigen.
Modular erweiterbar auf bis zu 34 kWh
Der AXIstorage Li SV3 besitzt eine modulare Speicherarchitektur. Ein kompatibler Batterieturm kann aus zwei bis sieben Energypacks bestehen und bietet dadurch nutzbare Speicherkapazitäten zwischen 9,7 und 34,0 kWh.
Das vorliegende Set enthält fünf Energypacks und erreicht eine nutzbare Kapazität von 24,3 kWh. Durch zwei weitere kompatible Module kann die Speicherkapazität auf 34,0 kWh erhöht werden.
Für eine nachträgliche Erweiterung ist ein Zeitfenster von bis zu zwei Jahren vorgesehen. Die konkrete technische Zulässigkeit hängt von der Batteriegeneration, den aktuellen Kompatibilitätsvorgaben und der jeweiligen Anlagenkonfiguration ab.
Die AXIhycon ONE Systemplattform unterstützt bei entsprechender Freigabe außerdem den Parallelbetrieb von bis zu drei kompatiblen Hybridsystemen. Dadurch sind nutzbare Gesamtspeicherkapazitäten von bis zu 102 kWh möglich.
Dreiphasiger Hybridwechselrichter mit drei MPP-Trackern
Der AXIhycon ONE Multi-Power verfügt über drei unabhängige MPP-Tracker mit insgesamt neun PV-Stringeingängen. Diese ermöglichen die getrennte Leistungsregelung unterschiedlicher Photovoltaik-Modulgruppen.
Dadurch eignet sich das System beispielsweise für PV-Anlagen mit verschiedenen Dachausrichtungen oder unterschiedlichen Einstrahlungsbedingungen. Die maximal zulässige PV-Generatorleistung beträgt 24 kWp.
Die maximale DC-Eingangsspannung liegt bei 1.000 V. Der MPP-Spannungsbereich reicht von 200 bis 850 V DC.
Pro MPP-Tracker sind maximal 20 A Eingangsstrom und 30 A Kurzschlussstrom zulässig. Für die gesamte PV-Eingangsseite gelten maximal 60 A Eingangsstrom und 90 A Kurzschlussstrom.
Der Hybridwechselrichter erreicht einen maximalen Wirkungsgrad von 98,0 % und einen europäischen Wirkungsgrad von 97,5 %. Die konkrete Anlagenauslegung muss die zulässigen Strom- und Spannungsgrenzen berücksichtigen.
Intelligente Energiemessung mit Energy Meter und Stromwandlern
Zum System gehören ein Energy Meter und drei Stromwandler mit jeweils 120 A Nennstrom. Diese ermöglichen die Erfassung relevanter elektrischer Energieflüsse.
Die Messdaten unterstützen die bedarfsgerechte Lade- und Entladeregelung des Batteriespeichers. Dadurch lässt sich die Nutzung gespeicherter Solarenergie an den aktuellen Verbrauch und die verfügbare Photovoltaikerzeugung anpassen.
Der Hybridwechselrichter verfügt über WLAN und Ethernet zur Netzwerkanbindung. Ein integriertes Display ermöglicht die Anzeige relevanter Betriebsinformationen direkt am Gerät.
Dreiphasige Ersatzstromversorgung mit kurzer Umschaltzeit
Der AXIhycon ONE Multi-Power besitzt einen integrierten dreiphasigen Backup-Ausgang. Dieser ermöglicht bei geeigneter Anlagenkonfiguration die Versorgung entsprechend angeschlossener Verbraucher während eines Ausfalls des öffentlichen Stromnetzes.
Die Umschaltzeit in den Ersatzstrombetrieb beträgt unter den vorgesehenen technischen Bedingungen weniger als zehn Millisekunden.
Die tatsächlich verfügbare Ersatzstromleistung richtet sich nach der bei der Erstinbetriebnahme aktivierten AC-Leistungsklasse, dem Ladezustand des Batteriespeichers und den technischen Betriebsgrenzen des Gesamtsystems.
Die erforderliche Netztrennung, Absicherung und Einbindung der Ersatzstromkreise müssen entsprechend den geltenden elektrotechnischen Anforderungen geplant werden.
Integrierte Schutzfunktionen und IP55-Gehäuse
Der AXIhycon ONE Multi-Power verfügt über verschiedene integrierte Schutzfunktionen. Dazu gehören eine AFCI-Lichtbogenerkennung sowie Überspannungsschutz des Typs II auf der AC- und DC-Seite.
Ein integrierter DC-Lasttrennschalter ermöglicht die vorgesehene elektrische Trennung der PV-Eingangsseite. Die vollständige Schutzkonzeption der Anlage ist entsprechend den geltenden elektrotechnischen Anforderungen auszulegen.
Hybridwechselrichter und Batteriespeicher besitzen die Schutzart IP55. Eine Installation muss unter Einhaltung der zulässigen Umgebungsbedingungen und Herstellervorgaben erfolgen.
Lieferumfang
- 1 × AXITEC AXIhycon ONE Multi-Power Hybridwechselrichter mit 8–15 kW wählbarer AC-Nennleistung und integriertem Batteriemanagementsystem
- 5 × AXITEC AXIstorage Li SV3 Energypack
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des AXIhycon ONE Multi-Power 24.3 Sets?
Das Set enthält fünf AXIstorage Li SV3 Energypacks mit insgesamt 24,3 kWh nutzbarer Speicherkapazität. Der Batteriespeicher besitzt eine Nennspannung von 512 V DC und eine Entladetiefe von 95 %.
Welche Leistung bietet der AXIhycon ONE Multi-Power Hybridwechselrichter?
Der dreiphasige Hybridwechselrichter unterstützt vier AC-Leistungsklassen mit 8, 10, 12 oder 15 kW. Die gewünschte Leistung wird bei der Erstkonfiguration über einen Aktivierungscode festgelegt.
Kann die aktivierte Wechselrichterleistung später geändert werden?
Nein. Die Auswahl der AC-Leistungsklasse erfolgt einmalig bei der Erstkonfiguration. Eine spätere Änderung ist für den AXIhycon ONE Multi-Power nicht vorgesehen.
Wie viele MPP-Tracker besitzt der AXIhycon ONE Multi-Power?
Der Hybridwechselrichter besitzt drei unabhängige MPP-Tracker mit insgesamt neun PV-Stringeingängen. Pro Tracker sind maximal 20 A Eingangsstrom und 30 A Kurzschlussstrom zulässig.
Welche maximale PV-Leistung unterstützt das Speicherset?
Der AXIhycon ONE Multi-Power unterstützt eine maximale PV-Generatorleistung von 24 kWp. Die maximale DC-Eingangsspannung beträgt 1.000 V, der MPP-Spannungsbereich liegt zwischen 200 und 850 V DC. Die konkrete Anlagenplanung muss die zulässigen elektrischen Grenzwerte berücksichtigen.
Kann der AXIstorage Li SV3 24.3 Batteriespeicher erweitert werden?
Ja, die vorhandenen fünf Energypacks können um zwei weitere kompatible Module ergänzt werden. Dadurch steigt die nutzbare Speicherkapazität von 24,3 auf 34,0 kWh. Die Erweiterung muss die aktuellen Herstellerfreigaben und das vorgesehene Erweiterungszeitfenster von bis zu zwei Jahren berücksichtigen.
Welche Batterietechnologie verwendet der AXIstorage Li SV3?
Die Energypacks nutzen Lithium-Eisenphosphat-Technologie (LiFePO4). Der Batteriespeicher besitzt eine Nennkapazität von 50 Ah, eine Nennspannung von 512 V und einen Batteriewirkungsgrad von bis zu 96 %.
Sind Energy Meter und Stromwandler im Set enthalten?
Ja. Das Set umfasst einen Energy Meter und drei Stromwandler mit jeweils 120 A Nennstrom. Die Komponenten dienen der Erfassung relevanter elektrischer Messwerte für das Energiemanagement.
Ist eine Ersatzstromversorgung mit dem AXIhycon ONE Multi-Power möglich?
Der Hybridwechselrichter verfügt über einen integrierten dreiphasigen Backup-Ausgang. Bei entsprechend ausgelegter Installation beträgt die Umschaltzeit weniger als zehn Millisekunden. Die tatsächlich verfügbare Ersatzstromleistung hängt unter anderem von der aktivierten Wechselrichterleistung und der Batteriekonfiguration ab.
Welche Besonderheiten gelten bei der externen Leistungsregelung?
Die externe Leistungsreduzierung über die DRM-Schnittstelle ist nach der vorliegenden Produktdokumentation nur durch vollständiges Abschalten möglich. Eine stufenweise Regelung erfordert eine geeignete zusätzliche Energiemanagementlösung. Die technische Umsetzung muss anhand der aktuellen Systemfreigaben und Netzanschlussbedingungen geprüft werden.
