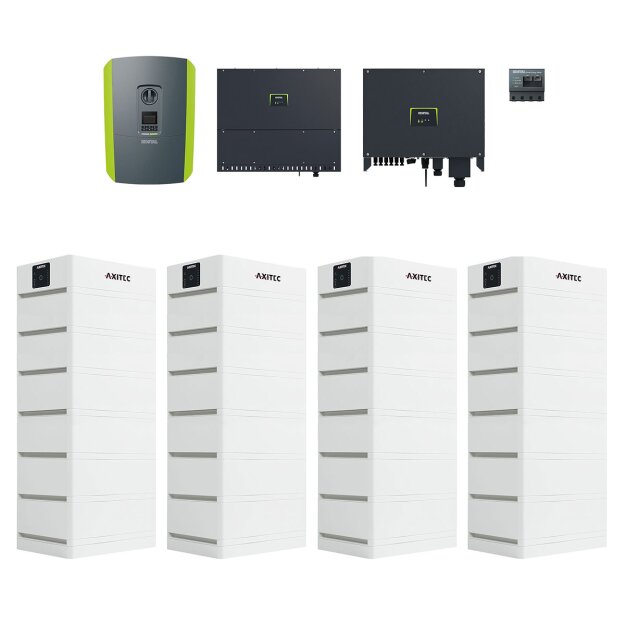

Erleben Sie maximale Energieeffizienz und -unabhängigkeit mit dem AXITEC + Kostal AXIstorage Li SV1 80.8 + Plenticore BI10 + Piko CI30 + 60 HV-Speichersystem und Wechselrichter-Set.
Dieses umfangreiche Set enthält 24 AXITEC AY10730 AXIstorage Li SV1 Energypack HV-Speichermodule (jeweils 3,37 kWh) sowie vier AXITEC AY10785 AXIstorage Li SV1 BMS HV-Speicher-Controller mit Sockel für eine präzise Steuerung und zuverlässige Energiespeicherung.
Die Kombination aus dem Kostal 10534085 PIKO CI 60 Strangwechselrichter (60 kW, 1-phasig) und dem Kostal 10534223 PIKO CI 30 Strangwechselrichter (30 kW, 1-phasig) gewährleistet eine effiziente Umwandlung Ihrer Energie.
Der Kostal 10535120 PLENTICORE BI 10.0/26 G2 AC-Speicherwechselrichter (10 kW) und der Kostal 10537876 SMART Energy Meter G2 (63 A) ermöglichen eine optimale Nutzung und Überwachung Ihres Energiesystems.
Die Pylontech HV-6 Combiner-Box bietet eine sichere Verbindung und Verwaltung von bis zu sechs Speichertürmen.
Lieferumfang:
!!Wichtig!!
Um sämtliche Funktions- und Leistungsfreischaltungen flexibel zu aktivieren, fungieren die PLENTICOINS wie Universalgutscheine, die je nach Bedarf genutzt werden können,
Die Menge der benötigten PLENTICOINS richtet sich nach Art und Größe der Freischaltung.
- Erhöhung um eine Leistungsklasse (1 Stufe) innerhalb der Geräteserie S / M / L: 1 PLENTICOIN
- Erhöhung auf die maximale Leistung (2 Stufen) innerhalb der Geräteserie S / M / L: 1+1 PLENTICOIN
- Aktivierung der Speicherfunktion: 3 PLENTICOINS
Hier geht's zu den PLENTICOINS für Deutschland
Hier geht's zu den PLENTICOINS für die EU ohne Deutschland
Technische Details des AXITEC AY10730 AXIstorage Li SV1 Energypack HV-Speichermodul 3,37 kWh:
- Kompatibel mit über 100 Wechselrichtern
- Flexibel erweiterbar durch Bausteinprinzip
- Nutzbare Batteriekapazität: 3,37 kWh
- Zellchemie: Lithiumeisenphosphat
- Nennspannung: 48,0 V
- Abmessungen (HxBxT): 170 x 600 x 380 mm
- Gewicht: 35,0 kg
Technische Details des AXITEC AY10785 AXIstorage Li SV1 BMS HV-Speicher-Controller + Sockel:
- Gerätestatus: Anzeige über SOC- und Status-LED
- Schnittstellen: CAN
- Kaskadierbarkeit: Bis zu 6 Türme parallel (Combiner-Box erforderlich)
- Schutzklasse: IP55
- Kühlung: Passiv
- Abmessungen: 190 x 600 x 380 mm (Höhe x Breite x Tiefe)
- Gewicht (BMS + Sockel): 14,0 kg
Technische Details desKostal 10534085 PIKO CI 60 Strangwechselrichter 60 kW 1-phasig:
- AC Nennleistung: 60 kVA
- Maximale AC-Leistung: 66 kVA
- Maximale DC Anschlussleistung: 90 kWp
- Anzahl Stringeingänge: 12
- Anzahl Mpp-Tracker: 4
- Maximale Eingangsspannung DC: 1.100 V
- Maximaler Eingangsstrom: 156 A
- Europäischer Wirkungsgrad: 98,10 %
- Maximaler Wirkungsgrad: 98,30 %
- Gehäuseschutzklasse (IP): IP65
Technische Details des Kostal 10537876 SMART Energy Meter G2 63 A:
- Prozessordaten: Dual Core Cortex-A53, 1,2 GHz, 512 Mbyte LPDDR4, 4 GByte eMMC
- Betriebssystem: Embedded Lux mit integriertem TCP/IP Stack
- Schnittstellen LAN für Modbus TCP: 2 x (10/100 Mbit)
- Schnittstellen RS485 für Modbus RTU: 2 x (Half-Duplex, max. 115200 Baud)
- Bemessungsspannung: max. 230/400 V~
- Betriebsspannung: 110/230 V - + 10%
- Frequenzbereich: 50/60 ± 5 % Hz
- Eigenverbrauch - Spannungspfad pro Phase: <0,01 VA
- Eigenverbrauch - Gesamtgerät: <2 VA
- Maße (H/B/T): 88 x 70 x 65 mm
Technische Details des Kostal 10534223 PIKO CI 30 Strangwechselrichter 30 kW 1-phasig:
- AC Nennleistung: 30 kVA
- Maximale AC-Leistung: 33 kVA
- Maximale DC Anschlussleistung: 45 kWp
- Anzahl Stringeingänge: 6
- Anzahl Mpp-Tracker: 2
- Maximale Eingangsspannung DC: 1.000 V
- Maximaler Eingangsstrom: 80 A
- Europäischer Wirkungsgrad: 97,90 %
- Maximaler Wirkungsgrad: 98,20 %
- Schutzklasse: IP65
Technische Details des Kostal 10535120 PLENTICORE BI 10.0/26 G2 AC-Speicherwechselrichter 10 kW:
- Schutzart: IP65
- Abmessungen (B/H/T): 405 x 233 x 563 mm
- Gewicht: 19,9 kg
- Display: Standard
- Spannungsart der Versorgungsspannung: AC
- AC-Ausgangsnennleistung: 10000 W
- Euro-Wirkungsgrad: 96,7%
- Netzüberwachung: 3-phasig
- Integrierter DC-Schalter: Ja
- DC-Anschluss: Steckverbinder
- AC-Anschluss: Federzuganschluss
- Max. Eingangsstrom bei DC: 26 A
- Max. Eingangsspannung DC: 650 V
Technische Details des Pylontech HV-6 Combiner-Box für 6 Speichertürme HV-6 Combiner-Box für 6 Speichertürme DC Spannung: 600 V, Strom pro Port: 50 A:
- Maximale Systemspannung: 600 V
- Maximaler Eingangsstrom pro Anschluss: 50 A
- Maximale Gesamtausgangsstromstärke: 50 A
- Anzahl der Eingänge: 6
- Schutzklasse: IP 55
- Gewicht: 11,7 kg
- Abmessungen (BxHxT): 400 x 385 x 200 mm
