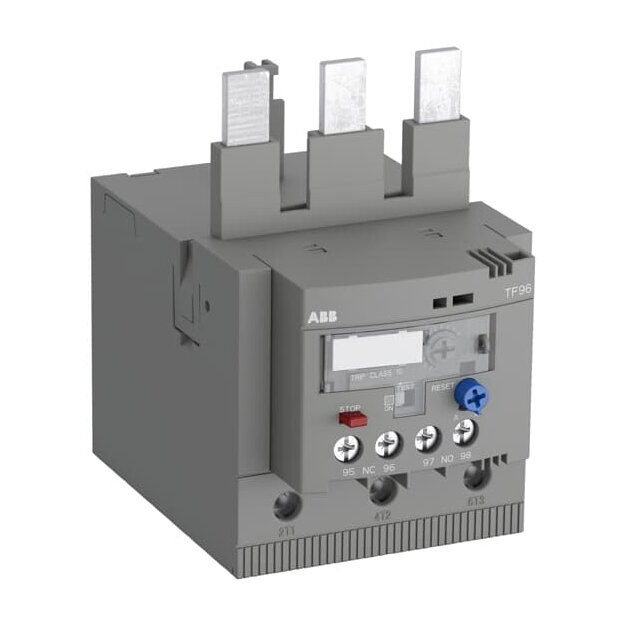

ABB TF96-96 Thermisches Überlastrelais 84-96 A Auslöseklasse 10 1SAZ911201R1006

Artikelnummer: 1SAZ911201R1006 ABB-1SAZ911201R1006_4013614483035
Hersteller: ABB
EAN: 4013614483035

UVP: 294,31 €

142,31 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Elektromechanische Motorschutzgeräte TF96 bieten thermischen Schutz der angeschlossenen Motoren für Ströme bis zu 96 A, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. TF96 werden an Schütze AF80-AF96 angebaut, können aber auch separat mit Hilfe eines Einzelaufstell-Sets auf eine DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz kann dadurch abgeschaltet werden. Die Relais sind sowohl für ein- als auch dreiphasige Anwendungen geeignet. Sie erlauben manuelles oder automatisches Rücksetzen, verfügen über Test- und Stopp-Funktion sowie eine Ausgelöst-Anzeige. TF96 haben eine plombierbare Abdeckung und besitzen eine ATEX-Zulassung. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40 A2L Abisolierlänge: 9 mm, 20 mm Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Auslöseklasse: 10 Bemessungsbetriebsspannung: 600 V AC/DC, 690 V AC, 440 V DC Bemessungsfrequenz: 50 Hz, 60 Hz, DC, 50 Hz, 60 Hz Bemessungsisolationsspannung: 690 V Bemessungsstoßspannungsfestigkeit: 6 kV, 8 kV Einstellbereich: 84 ... 96 A Geeignet für: AF80, AF96

Weitere Informationen

Serie:	TF96
Montageart:	Direktanbau

Technische Daten und Merkmale zu ABB 1SAZ911201R1006 TF96-96 Thermisches Überlastrelais 84-96 A Auslöseklasse 10 :

Einstellbarer Strombereich	84 A
Einstellbarer Strombereich	96 A
Max. Bemessungsbetriebsspannung Ue	690 V
Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Öffner	1
Auslöseklasse	CLASS 10
Reset-Funktion automatisch	Ja

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
