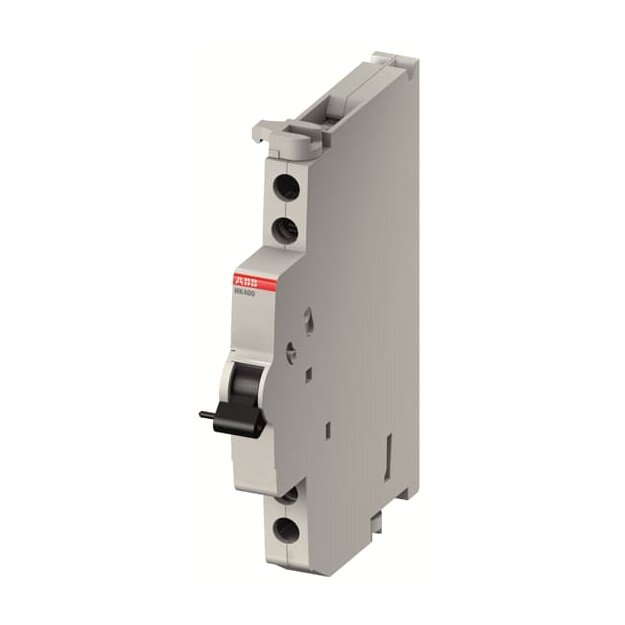

ABB Stotz S&J Hilfsschalter HK40011-R (1er)

Artikelnummer: 2CCS500900R0214 ABB-2CCS500900_7612270108619
Hersteller: ABB
EAN: 7612270108619

HK40011-R

UVP: 32,49 €

24,90 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB Stotz S&J Hilfsschalter HK40011-R (1er)

Die Hilfs- und Signalkontakte werden jeweils links, beim Sicherungsautomat wahlweise auch rechts, an die Schutzgeräte angebaut. Für Hilfs- und Signalkontakte, die über SMISSLINE Hilfsstromschienen LA oder LB eingespeist werden, gibt es eine Version mit integrierter Kontaktierung. Daneben ist auch die konventionelle Einspeisung über Klemmen möglich. Der Hilfskontakt arbeitet analog zu den Hauptkontakten. Der Signalkontakt arbeitet nur bei elektrischer Auslösung. Diese kann mit der Testtaste simuliert werden. Nach jeder Auslösung ist der Signalkontakt mit der orangefarbenen Rückstelltaste wieder in die Ausgangslage zu bringen. Die Auslieferung der Hilfs- und Signalkontakte mit 1S und 1Ö und des Anschlussstützpunktes erfolgt mit einem Kontaktierungsstück zur direkten Kontaktierung auf einem Smissline TP Sockel. Der Signalkontakt Sammelalarm wie Hilfs- und Signalkontakte mit 2S und 2Ö haben zwei Kontaktierungsstücke. Signalkontakt Sammelalarm mit Kontaktierung über Hilfsstromschienen LA, LB: mit diesem Anbauelement kann eine kostengünstige Sammelalarmlösung realisiert werden ohne eine zusätzliche Verdrahtung.

Weitere Informationen

Serie:	HK400
Produktgruppe:	Hilfsschalterblock

Technische Daten und Merkmale zu ABB Stotz S&J Hilfsschalter HK40011-R (1er):

Anzahl der Kontakte als Wechsler	0
Anzahl der Kontakte als Schließer	1
Anzahl der Kontakte als Öffner	1
Anzahl der Fehlersignalschalter	1
Bemessungsbetriebsstrom Ie bei AC-15, 230 V	2 A
Ausführung des elektrischen Anschlusses	-
Ausführung	-
Montageart	sonstige
Fassung	-
