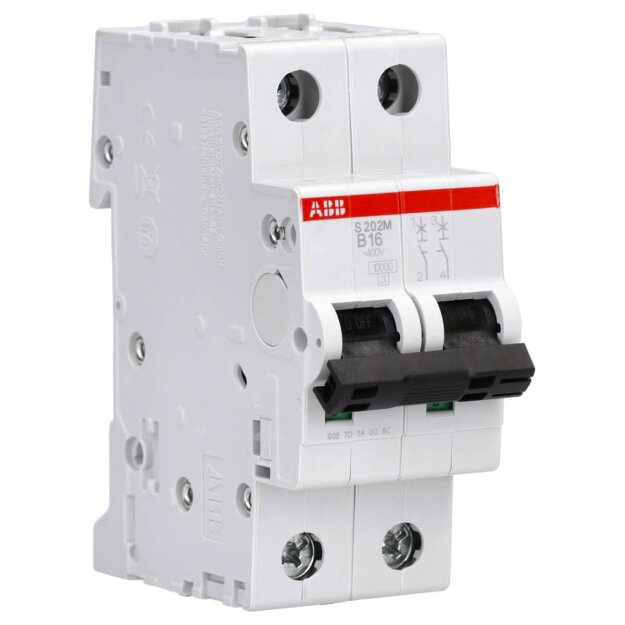

ABB S202M-B16 Sicherungsautomat - S200M - 2P - 16 A - B(AC) 10 kA 2CDS272001R0165

ABB S202M-B16 Sicherungsautomat - S200M - 2P - 16 A - B(AC) 10 kA 2CDS272001R0165

Artikelnummer: 2CDS272001R0165 ABB-2CDS272001_4016779549615
Hersteller: ABB
EAN: 4016779549615

UVP: 109,96 €

29,90 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S202M-B16 Sicherungsautomat - S200M - 2P - 16 A - B(AC) 10 kA 2CDS272001R0165

Der ABB S202M‑B16 ist ein zweipoliger Leitungsschutzschalter der Serie System pro M compact S200M, der thermischer Überlast- und magnetischen Kurzschlussschutz in einem kompakten Gerät kombiniert. Mit einem Nennstrom von 16 A, Charakteristik B und einem Bemessungsschaltvermögen von bis zu 10 kA (230/400 V AC) bietet er verlässliche Sicherheit für Wohn-, Gewerbe- und Industrieanwendungen. Der aktuelle Strombegrenzungsmechanismus sorgt für zuverlässige Abschaltung bei Fehlerströmen. Er ist konform mit internationalen Normen wie IEC 60898‑1, IEC 60947‑2 und UL 1077 und eignet sich sowohl für AC- als auch DC-Anwendungen. Erweiterungsmodule, wie Unterbau-Hilfskontakte, sparen Platz und erweitern die Funktionalität

Leistungsschutz 2‑polig, Typ B, 16 A – ideal für Standardanwendungen mit moderaten Einschaltströmen
Thermisch + magnetisch – zweistufige Auslösung für Überlast und Kurzschluss, strombegrenzend
Hohe Abschaltleistung: bis 10 kA (Icu) bei 230/400 V AC – also sicherer Einsatz in vielen Installationen
Kompakte Bauweise: Abmessungen 88 × 35 × 69 mm (H×B×T), passt platzsparend auf DIN-Hutschiene
Modular erweiterbar: Aufnahme von Unterbau‑Hilfskontakt spart 50 % Platz gegenüber herkömmlichen Lösungen

Weitere Informationen

Serie:	S200M
Schutzart:	IP20
Bemessungsstrom:	16 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S202M-B16 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	B
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	2
Bemessungsstrom	16 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	10 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	15 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	5 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	2
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
