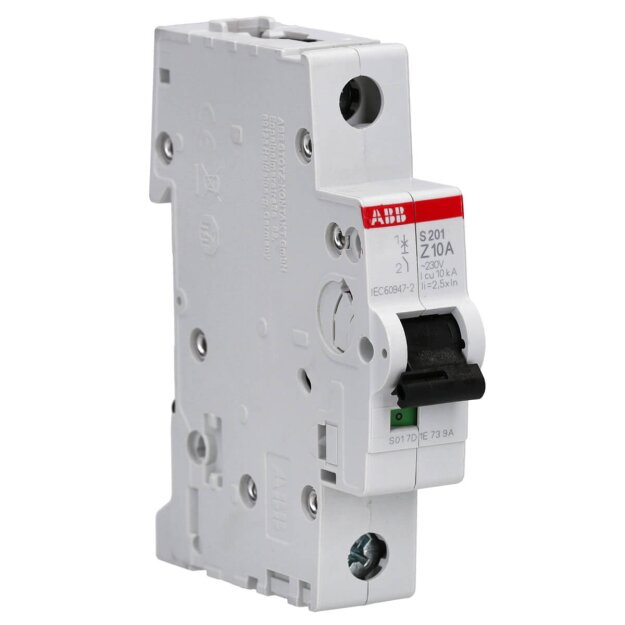

ABB S201-Z10 Sicherungsautomat - S200 - 1P - 10 A - Z(AC) 6 kA 2CDS251001R0428

ABB S201-Z10 Sicherungsautomat - S200 - 1P - 10 A - Z(AC) 6 kA 2CDS251001R0428

Artikelnummer: 2CDS251001R0428 ABB-2CDS251001_4016779530422
Hersteller: ABB
EAN: 4016779530422

UVP: 45,86 €

6,54 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S201-Z10 Sicherungsautomat - S200 - 1P - 10 A - Z(AC) 6 kA 2CDS251001R0428

Der ABB S201‑Z10 ist ein einpoliger, strombegrenzender Leistungsschutzschalter aus der System pro M compact S200-Serie mit der Kennlinie Z – definiert für besonders schnelle Auslösung bei extrem hohen Kurzschlussströmen. Mit einem Nennstrom von 10 A bietet er optimalen Leitungsschutz durch eine Kombination aus thermischer Auslösung im Überlastfall und magnetischer Auslösung für Kurzschlussschutz. Der Schalter ist für Netzspannungen bis 253 V AC und 72 V DC zertifiziert. Seine Höhe von 88 mm, eine Baubreite von nur 17,5 mm (1 TE) und eine Tiefe von 69 mm ermöglichen eine effiziente Hutschienenmontage. Darüber hinaus erfüllt der S201‑Z10 internationale Normen wie IEC/EN 60898‑1, IEC/EN 60947‑2 und UL 1077, was ihn ideal für Wohn-, Gewerbe- und Industrieinstallationen macht

Kennlinie Z, 10 A: Für ultraschnelles Auslösen bei Kurzschlussströmen und gezielten Leitungsschutz
Strombegrenzend & zweistufig: Thermische Auslösung bei Überlast, magnetische bei Kurzschluss
6 kA Schaltvermögen, 230/400 V AC: Sicherer Einsatz im Niederspannungsbereich mit hoher Belastbarkeit
Kompaktes Design: 88×17,5×69 mm – ideal für platzsparende Verteileraufbauten
Internationale Zertifikate: IEC/EN 60898‑1, IEC/EN 60947‑2, UL 1077 – global einsatzfähig

Weitere Informationen

Serie:	S200
Schutzart:	IP20
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	10 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S201-Z10 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	Z
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	10 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	2,7 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
