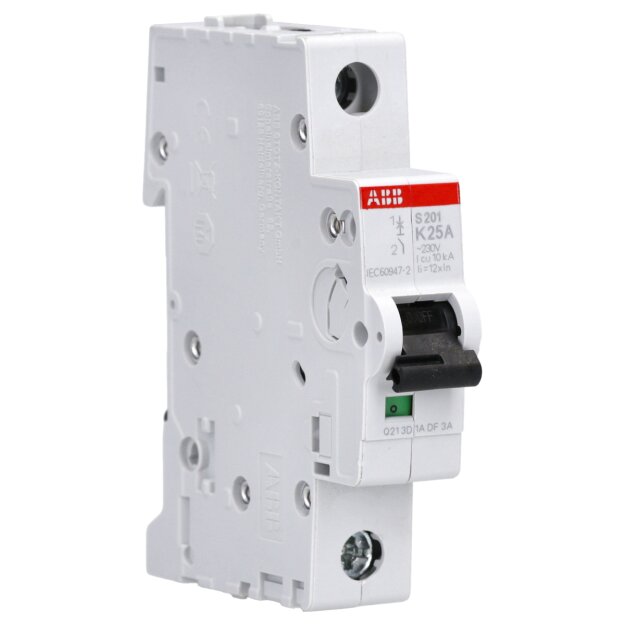

ABB S201-K25 Sicherungsautomat - S200 - 1P - 25 A - K(AC) 6 Ka 2CDS251001R0517

ABB S201-K25 Sicherungsautomat - S200 - 1P - 25 A - K(AC) 6 Ka 2CDS251001R0517

Artikelnummer: 2CDS251001R0517 ABB-2CDS251001_4016779507295
Hersteller: ABB
EAN: 4016779507295

UVP: 52,98 €

7,55 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S201-K25 Sicherungsautomat - S200 - 1P - 25 A - K(AC) 6 Ka 2CDS251001R0517

Der ABB S201‑K25 ist ein einpoliger Leitungsschutzschalter aus der System pro M compact S200-Serie mit Kennlinie K für 25 A Nennstrom. Entwickelt für Schutz und Steuerung von elektrischen Stromkreisen, kombiniert er thermisch-magnetische Auslösung – thermisch gegen Überlast und magnetisch bei Kurzschluss – und bietet so höchstmögliche Sicherheit und Geschwindigkeit. Mit einer Kurzschlussfestigkeit von 10 kA bei 230 V AC, 6 kA bei 480Y/277 V, sowie hervorragender Überspannungs- und Stoßspannungsfestigkeit (U = 440 V, Uimp = 4 kV) ist er zuverlässig für anspruchsvolle Anwendungen. Das kompakte 1‑TE-Gehäuse (17,5 mm) mit IP20, fingerschützenden Schraubklemmen (0,75–35 mm²), optischer Schaltstellung und modularem Zubehör (z.B. Hilfskontakte) macht ihn zur idealen Lösung in Wohn-, Gewerbe- und Industrieinstallationen.

1‑polig, 25 A (Kennlinie K) – optimal für Anwendungen mit moderaten Einschaltströmen, z.B. LED-Treiber oder Pumpen
Hohe Kurzschlussfestigkeit: 10 kA bei 230 V AC; 6 kA bei 480Y/277 V – zuverlässig bei Störfällen
Thermisch-magnetische Auslösung – kombiniert effektiven Überlastschutz mit schneller Kurzschlussantwort
Kompakt & robust: 1 TE (17,5 mm), IP20, Schraubklemmen bis 35 mm², Safer-Edge Design mit Finger-Schutz am Terminal
Modular & zertifiziert: IEC/EN 60898‑1, 60947‑2; UL 1077; CSA; optional mit Hilfskontakten; ideal für weltweiten Einsatz

Weitere Informationen

Serie:	S200
Schutzart:	IP20
Auslösecharakteristik:	K
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	25 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S201-K25 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	K
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	25 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	2,9 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein
