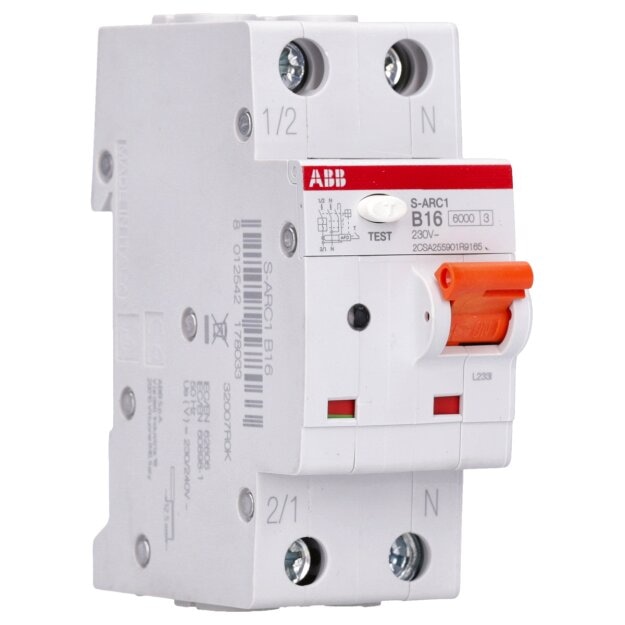

ABB S-ARC1 B16 AFDD+LS S-ARC1-B16, 6kA, 1P+N, 2TE Fehlerlichtbogen-Schutzeinrichtung + LS AFDD schützt vor Fehlerlichtbögen 2CSA255901R9165

ABB S-ARC1 B16 AFDD+LS S-ARC1-B16, 6kA, 1P+N, 2TE Fehlerlichtbogen-Schutzeinrichtung + LS AFDD schützt vor Fehlerlichtbögen 2CSA255901R9165

Artikelnummer: 2CSA255901R9165 ABB-2CSA255901_8012542178033
Hersteller: ABB
EAN: 8012542178033

UVP: 259,90 €

83,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S-ARC1 B16 AFDD+LS S-ARC1-B16, 6kA, 1P+N, 2TE Fehlerlichtbogen-Schutzeinrichtung + LS AFDD schützt vor Fehlerlichtbögen 2CSA255901R9165

Der ABB S-ARC1 B16 ist ein 1P+N-Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit integriertem Leitungsschutzschalter (MCB), der einen umfassenden Schutz für einphasige Endstromkreise bietet. Mit einem Bemessungsstrom von 16 A und einer Auslösecharakteristik B schützt er zuverlässig vor seriellen und parallelen Fehlerlichtbögen, Überlast, Kurzschluss und internen Überspannungen. Die Kombination aus AFDD und MCB in einem Gerät spart Platz und vereinfacht die Installation. Der Schalter ist für den Einsatz in Wohn- und Zweckbauten konzipiert und erfüllt die Anforderungen der Normen IEC/EN 62606 und IEC/EN 60898-1. Dieses Gerät eignet sich ideal für Anwendungen, bei denen ein hoher Brandschutzstandard erforderlich ist, wie in Schlaf- und Aufenthaltsräumen, Einrichtungen für Menschen mit besonderen Bedürfnissen oder in Bereichen mit erhöhtem Brandrisiko.

Kombinierter Brandschutz- und Leitungsschutzschalter (AFDD+MCB) für umfassenden Schutz
Auslösecharakteristik B mit 16 A Bemessungsstrom für präzisen Schutz vor Überstrom
Schaltvermögen von 6 kA gemäß IEC/EN 60898-1 für hohe Betriebssicherheit
Zweipolige Ausführung (1P+N) mit schaltendem Neutralleiter für vollständige Abschaltung
Platzsparende Bauform mit 2 Teilungseinheiten (36 mm Breite) für einfache Integration in Verteilersysteme

Weitere Informationen

Serie:	S-ARC1
Polzahl:	2
Bemessungsstrom:	16 A

Technische Daten und Merkmale zu ABB Stotz S&J Brandschutzschalter S-ARC1 B16 (1er):

Auslösecharakteristik	B
Polzahl	2
Bemessungsstrom	16 A
Bemessungsspannung	-
Bemessungsabschaltvermögen nach EN 60898	7,5 kA
Bemessungsabschaltvermögen nach IEC 60947-2	7,5 kA
Spannungsart	AC
Energiebegrenzungsklasse	3
Frequenz	-
Mitschaltender Neutralleiter	ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Zusatzeinrichtungen werkseitig angebaut	Brandschutzschalter
Bemessungsschaltstrom Zusatzeinrichtung	-
Bemessungsspannung Zusatzeinrichtung	-
Steuerspannungsart Zusatzeinrichtung	-
Schutzart (IP)	IP40
Baugröße nach DIN 43880	-

Installation instruction

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.

Zubehör
