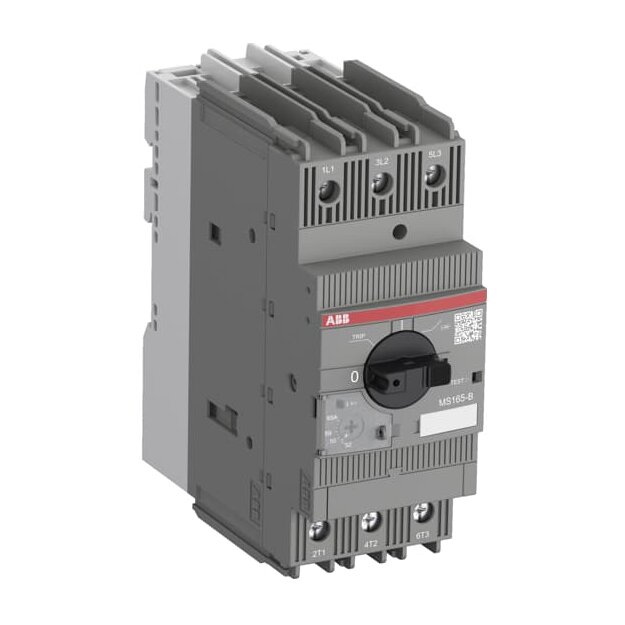

ABB MS165-54B Motorschutzschalter für Bahn 1SAM451200R1016

Artikelnummer: 1SAM451200R1016 ABB-1SAM451200R1016_4013614521768
Hersteller: ABB
EAN: 4013614521768

UVP: 456,07 €

223,57 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Motorschutzschalter MS1165-B mit thermischem und elektromagnetischem Schutz mit hohem Kurzschlussausschaltvermögen für Motoren bis 30 kW (400 V) gemäß IEC/EN60947-1, -2, -4-1 sowie internationalen Bahnnormen IEC 60077, IEC 61373 und EN 45545-2 und ist daher für den Einbau in Fahrgastbereichen und Führeständen von Zügen geeignet. Das temperaturkompensierte Gerät besitzt eine Modulbreite von 55 mm, wird mithilfe eines direkt abschließbaren Drehgriffes mit einer klaren Schaltstellungsanzeige (I/TRIP/0) bedient und verfügt über eine Kurzschlussanzeige. MS1165-B haben Auslöseklasse 10 und sind phasenausfallempfindlich. 3-Phasen-Schienen für 125 A erlauben die gemeinsame Einspeisung mehrerer Geräte. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. Zubehör für Schaltschrankeinbau ergänzt das Sortiment. UL-Zulassung als "Motor controller" erweitert den Einsatzbereich für Nordamerika. Normen: IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1 Anzahl Pole: 3P Bedienteilausführung: Drehgriff Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm: 30 kA, 100 kA, 30 kA, 30 kA, 20 kA, 6 kA Bemessungs-Grenzkurzschlussausschaltvermögen: 50 kA, 100 kA, 50 kA, 45 kA, 20 kA, 8 kA Bemessungsauslösestrom der unverzögerten Auslösung: 810 A Bemessungsbetriebsleistung AC-3: 22 kW Bemessungsbetriebsspannung: 690 V AC, 250 V DC Bemessungsbetriebsstrom AC-3: 54 A Bemessungsstoßspannungsfestigkeit: 8 kV Einstellbereich: 40 ... 54 A Schutzart: IP20, IP10

Weitere Informationen

Serie:	MS165
Schutzart:	IP20
Polzahl:	3
Produktgruppe:	Leistungsschalter für Motorschutz

Technische Daten und Merkmale zu ABB 1SAM451200R1016 MS165-54B Motorschutzschalter für Bahn :

Überlastauslöser Stromeinstellung	40 A
Überlastauslöser Stromeinstellung	54 A
Einstellbereich des unverzögerten Kurzschlussauslösers	810 A
Mit thermischem Überlastschutz	Ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	250 V
Bemessungsbetriebsspannung	690 V
Bemessungsbetriebsleistung bei AC-3, 230 V	22 kW
Verlustleistung	20,97 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	50 kA
Schutzart (IP)	IP20
Höhe	142,65 mm
Breite	55 mm
Tiefe	122,1 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
