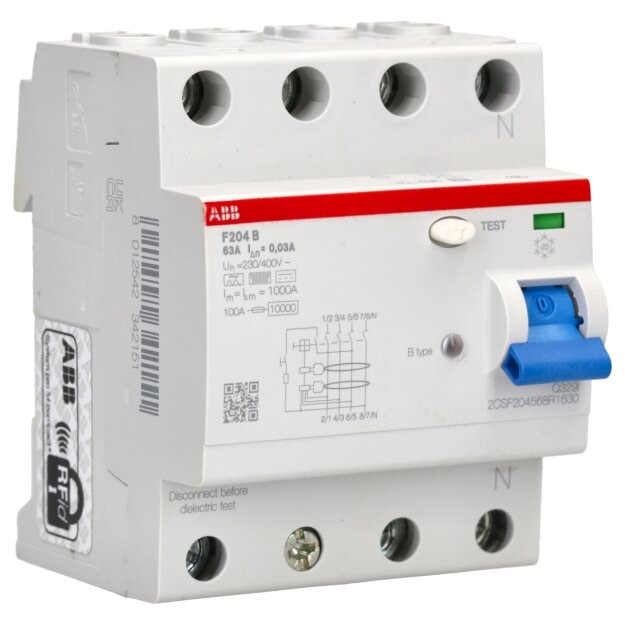

ABB F204 B-63/0.03 Fehlerstrom-Schutzschalter 4P Typ B 30 mA 63 A 2CSF204568R1630

ABB F204 B-63/0.03 Fehlerstrom-Schutzschalter 4P Typ B 30 mA 63 A 2CSF204568R1630

Artikelnummer: 2CSF204568R1630 ABB-2CSF204568R1630_8012542342151
Hersteller: ABB
EAN: 8012542342151

UVP: 1.886,74 €

336,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB F204 B-63/0.03 Fehlerstrom-Schutzschalter 4P Typ B 30 mA 63 A 2CSF204568R1630

Der ABB Fehlerstrom-Schutzschalter F204 B-63/0.03 ist ein 4-poliges, allstromsensitives Schutzgerät mit einem Bemessungsstrom von 63 Ampere und einem Bemessungsfehlerstrom von 30 Milliampere. Als Typ B erkennt er neben sinusförmigen Wechsel- und pulsierenden Gleichfehlerströmen auch glatte Gleichfehlerströme sowie hochfrequente Fehlerströme bis zu 2 kHz. Dies macht ihn besonders geeignet für Anwendungen mit elektronischen Betriebsmitteln wie Frequenzumrichtern oder Photovoltaikanlagen, bei denen solche Fehlerströme auftreten können. Der F204 B-63/0.03 bietet zuverlässigen Schutz vor elektrischem Schlag und reduziert das Risiko elektrisch gezündeter Brände durch frühzeitige Abschaltung bei auftretenden Fehlerströmen.

Allstromsensitivität (Typ B): Erkennt Wechsel-, pulsierende Gleich- und glatte Gleichfehlerströme sowie hochfrequente Ströme bis 2 kHz.
Bemessungswerte: 63 A Bemessungsstrom und 30 mA Bemessungsfehlerstrom.
Polzahl: Vierpolige Ausführung, geeignet für dreiphasige Netze mit Neutralleiter.
Schutzart: IP20, geeignet für den Einsatz in trockenen, staubarmen Umgebungen.
Anwendungsbereiche: Ideal für Anlagen mit Frequenzumrichtern, Photovoltaikanlagen und anderen elektronischen Betriebsmitteln.

Weitere Informationen

Serie:	F200
Polzahl:	4
Auslösecharakteristik:	B
Produktgruppe:	Fehlerstrom-Schutzschalter
Bemessungsstrom:	63 A

Technische Daten und Merkmale zu ABB 2CSF204568R1630 F204B-63/0,03 FI-Schutzschalter Typ B 4P 63A 30mA 3kA 4TE:

Polzahl	4
Bemessungsspannung	400 V
Bemessungsstrom	63 A
Bemessungsfehlerstrom	-
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Verlustleistung	15,6 W
Montageart	DIN-Schiene
Fehlerstrom-Typ	sonstige
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	nein
Kurzschlussfestigkeit (Icw)	-
Stoßstromfestigkeit	3 kA
Spannungsart	AC
Mit Verriegelungsvorrichtung	nein
Frequenz	sonstige
Zusatzeinrichtungen möglich	ja
Schutzart (IP)	IPX4
Breite in Teilungseinheiten	4
Einbautiefe	69,5 mm
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	70 °C
Verschmutzungsgrad	3
Anschließbarer Leiterquerschnitt mehrdrähtig	-
Anschließbarer Leiterquerschnitt eindrähtig	1 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
RAL-Nummer (ähnlich)	-
Explosionsgeschützt	nein
