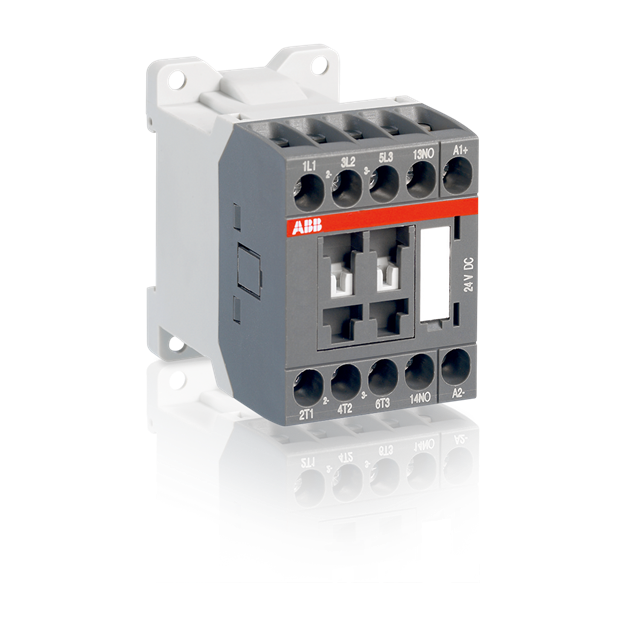

ABB ASL16-30-10-81 Schütz 24V DC 1SBL123001R8110

Artikelnummer: ABB-1SBL123001R8110_3471523059610
EAN: 3471523059610
HAN: 1SBL123001R8110
Hersteller:

66,61 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 137,52 €

(Sie sparen 51.56%, also 70,91 €)

Sofort verfügbar
Lieferzeit: 10 - 11 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Technische Daten

Schütze AS/ASL 09 bis AS/ASL 16 von 4 bis 7,5 kW AC-3 (400 V) stehen für die sehr kompakte Baureihe mit AC- oder DC-Ansteuerung. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten und verfügen über 3 Hauptschließerkontakte sowie 1 bzw. 5 Hilfskontakte. Anbaubare Zubehörteile sind seitlich einsteckbare Löschglieder sowie 1- polige, frontseitig aufsteckbare Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder für An- und Abfallverzögerung, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Normen: IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14 Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 1 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 7.5 kW, 7.5 kW, 7.5 kW, 7.5 kW, 7.5 kW, 4 kW Bemessungsbetriebsspannung: 690 V, 690 V Bemessungsbetriebsstrom AC-1: 24 A, 20 A, 16 A Bemessungsbetriebsstrom AC-3: 15.5 A, 13.6 A, 12.5 A, 9 A, 15.5 A, 15.7 A Bemessungsisolationsspannung: 690 V, 690 V, 600 V Bemessungssteuerspannung: 24 V Konventioneller thermischer Dauerstrom in freier Luft: 25 A, 10 A

Produkteigenschaft	Wert
Serie:	ASL16

Technische Daten und Merkmale zu ABB 1SBL123001R8110 ASL16-30-10-81 Schütz 24V DC :

Bemessungssteuerspeisespannung DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung DC	690 V
Anzahl der Hilfskontakte als Schließer	1
Breite	45 mm
Höhe	68 mm
Tiefe	72,5 mm
