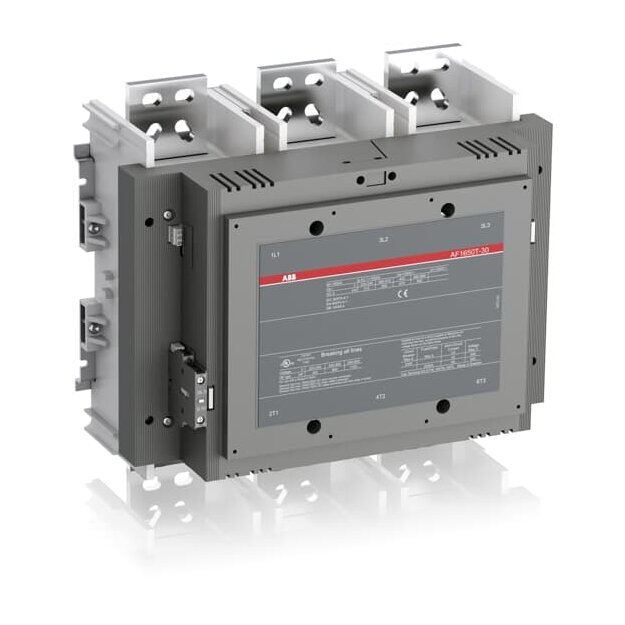

ABB AF1650T-30-11 Schütz FRT 230-240V 50/60Hz ohne Schrauben 1SFL677001R9104

Artikelnummer: 1SFL677001R9104 ABB-1SFL677001R9104_7320500480366
Hersteller: ABB
EAN: 7320500480366

UVP: 17.309,07 €

8.485,30 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze AF1250 bis AF2650 von 1260 bis 2650 A AC-1 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Zusätzlich verfügen die Schütze über einen 24 VDC – Eingang und sind dadurch direkt aus einer SPS ansteuerbar. So sind sie weltweit und nur in geringer Varianz einsetzbar. Ihren Einsatz finden diese Schütze meist in AC-1-Leistungskreisen in der Wind- und Solartechnik. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 630 kW, 710 kW, 710 kW, 1000 kW, 600 kW, 560 kW, 315 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 1650 A, 1450 A, 1270 A, 1650 A, 1450 A, 1270 A Bemessungsbetriebsstrom AC-3: 1060 A, 1060 A, 970 A, 970 A, 400 A, 1060 A Bemessungssteuerspannung: 230 ... 240 V, 230 ... 240 V

Weitere Informationen

Serie:	AF1650T
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL677001R9104 AF1650T-30-11 Schütz FRT 230-240V 50/60Hz ohne Schrauben :

Bemessungssteuerspeisespannung AC 50 Hz	230 V
Bemessungssteuerspeisespannung AC 50 Hz	240 V
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	1650 A
Bemessungsbetriebsleistung bei AC-3, 400 V	560 kW
Bemessungsbetriebsleistung NEMA	335,565 kW
Anzahl der Hilfskontakte als Schließer	1
Breite	438 mm
Höhe	392 mm
Tiefe	244 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
