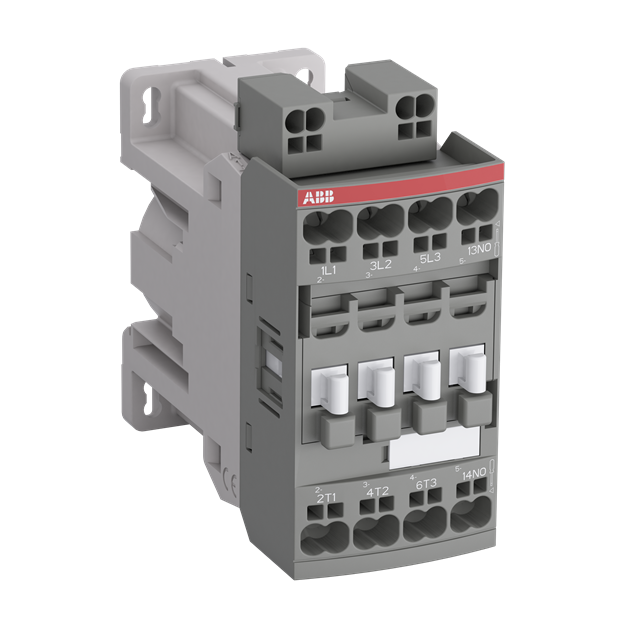

ABB AF12Z-30-10K-30 Schütz 24 V DC Push - In - Anschluß Low Power Consumption 1SBL156005R3010

Artikelnummer: 1SBL156005R3010 ABB-1SBL156005R3010_3471523155893
Hersteller: ABB
EAN: 3471523155893

UVP: 142,66 €

70,06 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF12Z- 5,5 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1 Anschlussart: Push-In Klemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 1 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 5.5 kW, 5.5 kW, 7.5 kW, 7.5 kW, 5.5 kW, 3 kW Bemessungsbetriebsspannung: 690 V, 690 V Bemessungsbetriebsstrom AC-1: 28 A, 28 A, 24 A Bemessungsbetriebsstrom AC-3: 12 A, 12 A, 12.5 A, 9 A, 12 A, 12 A Bemessungsisolationsspannung: 690 V, 690 V, 600 V Bemessungssteuerspannung: 24 V

Weitere Informationen

Serie:	AF12Z

Technische Daten und Merkmale zu ABB 1SBL156005R3010 AF12Z-30-10K-30 Schütz 24 V DC Push - In - Anschluß Low Power Consumption:

Bemessungssteuerspeisespannung DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Federzuganschluss
Betriebsspannung DC	690 V
Anzahl der Hilfskontakte als Schließer	1
Breite	45 mm
Höhe	92,3 mm
Tiefe	97 mm
