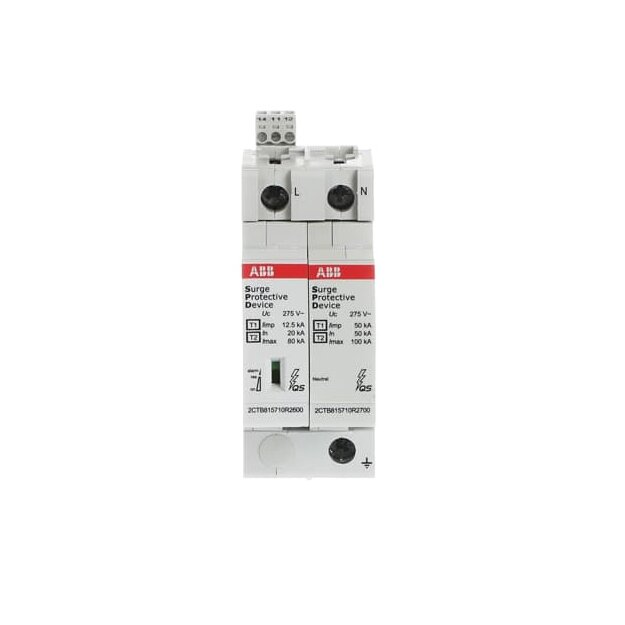

ABB 2CTB815710R0100 OVR T1-T2 1N 12.5-275s P TS QS Kombi-Ableiter T1-T2 12.5kA/Pol TT/TN

Artikelnummer: 2CTB815710R0100 ABB-2CTB815710R0100_3660308524898
Hersteller: ABB
EAN: 3660308524898

UVP: 423,58 €

195,31 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CTB815710R0100 OVR T1-T2 1N 12.5-275s P TS QS Kombi-Ableiter T1-T2 12.5kA/Pol TT/TN

Kombinierte Blitz- und Überspannungs-Schutzeinrichtung SPD Typ 1+2, zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen. Geprüfter SPD Typ 1 und Typ 2 nach DIN EN 61643-11. Die Geräte können für den Einsatz als Überspannungs-Schutzeinrichtung nach VDE 0100 Teil 443 und Teil 534, sowie im Rahmen des Blitzschutzzonenkonzeptes verwendet werden. Die Geräte sind kompatibel mit der Baureihe System pro M compact. Optional sind die SPD mit „TS“ mit einem potentialfreien Wechselkontakt ausgestattet. Die Varianten mit „Reserve-Varistor“ (s) bieten dadurch einen zusätzlichen Schutz der Anlage, dass am Lebensdauerende der Überspannungsableiter nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen kleineren Varistor ein Basisschutz weiterhin garantiert und die Anlage somit bis zum Austausch des Überspannungsableiters weiterhin geschützt ist.

Weitere Informationen

Serie:	T1-T2
Polzahl:	2

Technische Daten und Merkmale zu ABB 2CTB815710R0100 OVR T1-T2 1N 12.5-275s P TS QS Kombi-Ableiter T1-T2 12.5kA/Pol TT/TN:

Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Polzahl	2
Blitzstoßstrom (10/350 µs)	-
Höchste Dauerspannung AC	-
Höchste Dauerspannung DC	-
Nennspannung AC	-
Nennspannung DC	-
Max. PV-Spannung	-
Schutzpegel	-
Schutzpegel L-N	1,4 kV
Schutzpegel L-PE	1,5 kV
Schutzpegel N-PE	1,4 kV
Schutzpegel (DC+ - DC-)	-
Schutzpegel (DC+/DC- - PE)	-
Folgestromlöschfähigkeit	-
Spezifische Energie (W/R)	-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	-
Montageart	-
Baugröße	2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	-
Max. Leiterquerschnitt flexibel (feindrähtig)	-
Fernsignalisierung	ja
Signalisierung am Gerät	-
Prüfklasse	-
Integrierte Vorsicherung	nein
Energetisch koordinierte Schutzwirkung zum Endgerät	nein
Spannungsschaltende Funkenstreckentechnologie	nein
Überstromgeschützter Spannungsabgriff	nein
Schutzart (IP)	IP20
-	-

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
