360° Ansicht

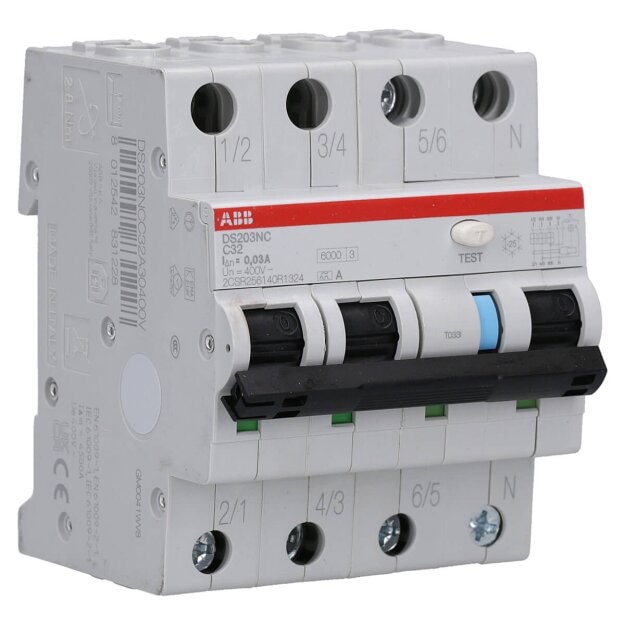

ABB 2CSR256140R1324 DS203NCA-C32/003 FI/LS-Schalter 6kA 3P+N Typ A C 32 30mA

ABB 2CSR256140R1324 DS203NCA-C32/003 FI/LS-Schalter 6kA 3P+N Typ A C 32 30mA

Artikelnummer: 2CSR256140R1324 ABB-2CSR256140R1324_8012542831228
Hersteller: ABB
EAN: 8012542831228

UVP: 322,37 €

112,59 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

weitere Artikel sind im Zulauf

ABB 2CSR256140R1324 DS203NCA-C32/003 FI/LS-Schalter 6kA 3P+N Typ A C 32 30mA

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit I∆n ≤ 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS203NC fit für den weltweiten Einsatz. Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 (VDE 0660-101) für MCBs (LS) in Industrieanwendungen. RCBO DS203NC A Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden.

Weitere Informationen

Serie:	DS203NC
Schutzart:	IP2X
Auslösestrom:	0,03 A
Auslösecharakteristik:	A C
Bemessungsstrom:	32 A

Technische Daten und Merkmale zu ABB 2CSR256140R1324 DS203NCA-C32/003 FI/LS-Schalter 6kA 3P+N Typ A C 32 30mA:

Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	3
Bemessungsspannung	415 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	32 A
Bemessungsfehlerstrom	0,03 A
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	15,1 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	-
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	4
Einbautiefe	69 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP2X
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
-	-

Montageanweisung

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
