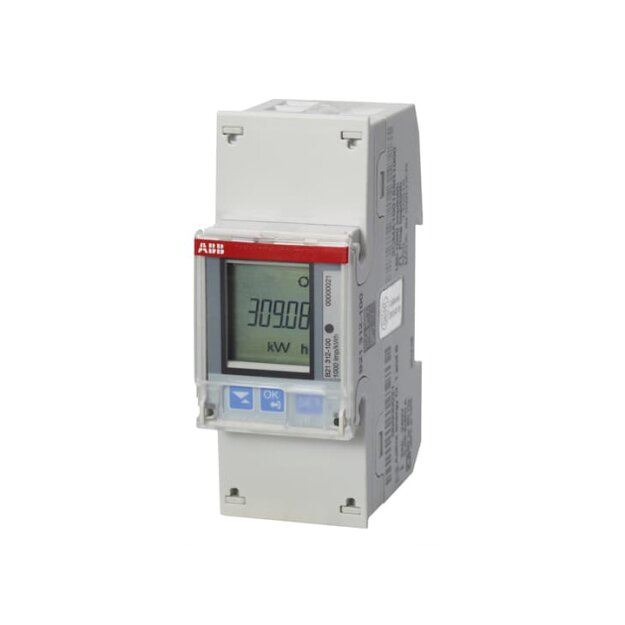

ABB 2CMA100155R1000 B21 312-100 Wechselstromzähler RS485 "Silber" 1 Phase Direktanschluss 65A B21 312-100
Wechselstromzähler zur Messung von einphasigen Netzen über einen Direktanschluss für Ströme bis maximal 65 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistung, Strom, Spannung (L-N), Frequenz, cos phi, Power Faktor und Scheinleistung. Die Kommunikation kann über die integrierte Schnittstelle RS485 (Modbus RTU) oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat 2 fest konfigurierte Ein- und Ausgänge. Der Ausgang kann wahlweise als Impulsausgang zur Ausgabe der Wirk- oder Blindenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Durch die integrierte Uhr können zeitgesteuerte Funktionen ausgeführt werden. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 2 DIN-Module.| Serie: | B21 |
| Produktgruppe: | Elektrizitätszähler |
Technische Daten und Merkmale zu ABB 2CMA100155R1000 B21 312-100 Wechselstromzähler RS485 Silber 1 Phase Direktanschluss 65A B21 312-100:
| Zählertyp | elektronisch |
| Nennstrom (In) | 65 A |
| Maximalstrom (Imax) | 65 A |
| Nennspannung (Un) N-L | - |
| Nennspannung (Un) L-L | - |
| Frequenz | - |
| Leistungsaufnahme | 0,414 W |
| Genauigkeitsklasse | B |
| Polart | 1-phasig |
| Ausführung | - |
| Energieart | - |
| Geeignet für | - |
| Tarifausführung | Multitarif |
| Tarifsteuerung | extern |
| Messungsart Lastgang | nein |
| Rücklaufsperre | ja |
| Geeicht | ja |
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | elektrisch |
| Impulsart | S0 |
| Impulsrate | - |
| Anzeigeart | digital |
| Montageart | REG |
| Breite in Teilungseinheiten | 2 |
| Breite | 35 mm |
| Tiefe | 65 mm |
| Höhe | 26,5 mm |
| Ausführung der Schnittstelle | sonstige |
| EDL40-Signatur | nein |
| Mit Sperrcode | nein |
| Anzahl der Stellen | 7 |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
