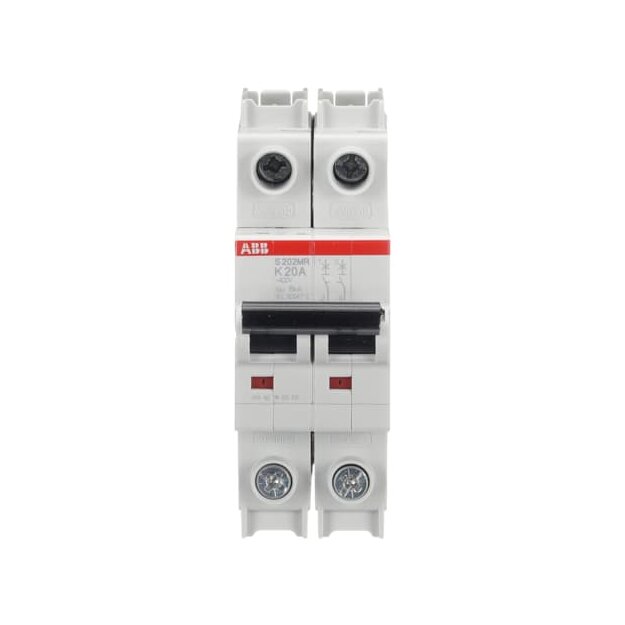

ABB 2CDS272437R0487 S202MR-K20 Sicherungsautomat K-Charakteristik 10kA 20A 2P RTT
Die Sicherungsautomaten der Baureihe S 200 MR schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften, DIN VDE 0660-101 bzw. IEC/EN60947-2, UL1077 und CSA 22.2 No 235. Für konstante Verbindung sorgt die unverlierbare Schraube der Anschlussöffnung für M5 Ringkabelschuhe. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.Technische Daten und Merkmale zu ABB 2CDS272437R0487 S202MR-K20 Sicherungsautomat K-Charakteristik 10kA 20A 2P RTT:
| Einbautiefe | 69 mm |
| Auslösecharakteristik | K |
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 2 |
| Bemessungsstrom | 20 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Spannungsart | sonstige |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 kA |
| Frequenz | 50 Hz |
| Frequenz | 60 Hz |
| Verlustleistung | 5 W |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 2 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25 °C |
| Umgebungstemperatur während des Betriebs | 55 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 35 mm² |
| Explosionsgeschützt | nein |
| - | - |
