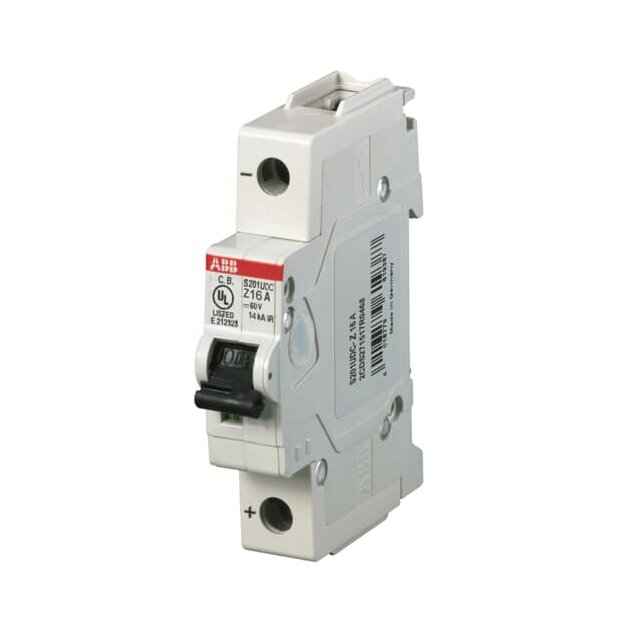

ABB 2CDS271517R0258 S201UDC-Z1.6 Sicherungsautomat Z-Charakteristik 14 kA 1.6 A 1P

Artikelnummer: 2CDS271517R0258 ABB-2CDS271517R0258_4016779826143
Hersteller: ABB
EAN: 4016779826143

UVP: 103,09 €

65,56 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CDS271517R0258 S201UDC-Z1.6 Sicherungsautomat Z-Charakteristik 14 kA 1.6 A 1P

Die Sicherungsautomaten der Baureihe S 200 U DC schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL489 bzw. CSA 22.2 No. 5. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 25 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die Kombination aus den Zulassungen nach UL489, CSA 22.2 No. 5 und IEC/EN60947-2 machen dieses Gerät zu einem weltweit einsetzbaren Gerät für hohe Ansprüche und wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Weitere Informationen

Serie:	S200UDC
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	1,6 A

Technische Daten und Merkmale zu ABB 2CDS271517R0258 S201UDC-Z1.6 Sicherungsautomat Z-Charakteristik 14 kA 1.6 A 1P:

Einbautiefe	69 mm
Auslösecharakteristik	Z
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	1,6 A
Bemessungsspannung	125 V
Bemessungsisolationsspannung Ui	-
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	14 kA
Spannungsart	sonstige
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	-
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	14 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	-
Frequenz	0 Hz
Verlustleistung	2,8 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
Explosionsgeschützt	nein
-	-
