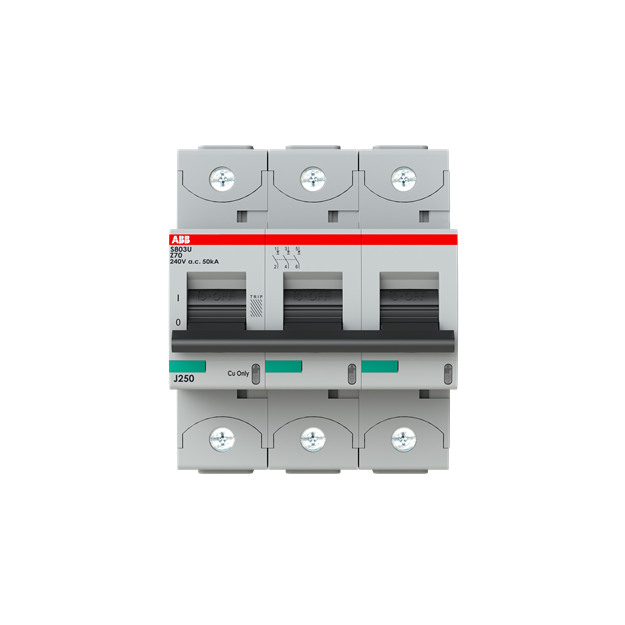

ABB 2CCS863017R0705 S803U-Z70 Hochleistungssicherungsautomat 70A Z 240VAC=Icu 50kA 3P UL 489

Artikelnummer: 2CCS863017R0705 ABB-2CCS863017R0705_7612271214821
Hersteller: ABB
EAN: 7612271214821

UVP: 695,97 €

567,92 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CCS863017R0705 S803U-Z70 Hochleistungssicherungsautomat 70A Z 240VAC=Icu 50kA 3P UL 489

Die Hochleistungs-Sicherungsautomaten der Baureihe S800U schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 50kA bei 240/415V AC. Zudem kann er für Spannungen bis zu 240V AC auch nach UL489 mit einem Ausschaltvermögen von 50kA genutzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800U entspricht der Norm IEC/EN 60947-2 sowie UL489 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800U bestens abgesichert.

Weitere Informationen

Serie:	S800U
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	70 A

Technische Daten und Merkmale zu ABB 2CCS863017R0705 S803U-Z70 Hochleistungssicherungsautomat 70A Z 240VAC=Icu 50kA 3P UL 489:

Einbautiefe	82,5 mm
Auslösecharakteristik	Z
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	70 A
Bemessungsspannung	-
Bemessungsisolationsspannung Ui	690 V
Bemessungsstoßspannungsfestigkeit Uimp	8 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	-
Spannungsart	sonstige
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	-
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	-
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	50 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	4,9 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	4,5
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	60 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0 mm²
Anschließbarer Leiterquerschnitt eindrähtig	70 mm²
Explosionsgeschützt	nein
-	-
