Leistung allein reicht für die Auswahl nicht. Solarmodule, Stringaufteilung, Dachausrichtung, Batteriespeicher, Backup-Funktion und elektrische Grenzwerte müssen zum Wechselrichter passen.
Der Wechselrichter muss elektrisch zu den Solarmodulen und zum geplanten Aufbau der PV-Anlage passen. Zwei Geräte mit gleicher AC-Leistung können deshalb für dieselbe Anlage völlig unterschiedlich geeignet sein.
Besonders wichtig sind die maximal zulässige DC-Spannung, der MPP-Spannungsbereich, die zulässigen Eingangsströme, die Anzahl der MPP-Tracker und – falls ein Speicher vorgesehen ist – die konkrete Batteriekompatibilität.
Vor Datenblättern und Modellnummern sollte feststehen, wie die Anlage aufgebaut werden soll.
Eine klassische Haus-PV-Anlage arbeitet netzparallel. Für Gebäude ohne Netzanschluss wird dagegen ein Insel- beziehungsweise Offgrid-System benötigt. Das sind unterschiedliche Anlagenkonzepte.
Bei einer neuen Anlage mit DC-gekoppeltem Speicher wird meist ein Hybrid-Wechselrichter geplant. Entscheidend ist nicht nur der Batterieanschluss: Der konkrete Speicher muss vom Hersteller für diesen Wechselrichter freigegeben sein.
Süd, Ost und West oder deutlich unterschiedliche Dachneigungen sollten bei der Stringplanung berücksichtigt werden. Dafür ist vor allem die Anzahl der unabhängigen MPP-Tracker wichtig.
Eine einzelne Notstromsteckdose stellt andere Anforderungen als ausgewählte Hausstromkreise oder eine umfangreiche Ersatzstromversorgung. Diese Entscheidung beeinflusst Wechselrichter, Speicher, Umschalteinrichtung und Verteilung.
Die Nennleistung in kW ist nur ein Teil des Datenblatts. Für die elektrische Auslegung sind vor allem die Werte auf der DC-Seite entscheidend.
Die installierte Modulleistung in kWp muss nicht exakt der AC-Nennleistung des Wechselrichters entsprechen. Eine bewusst größere PV-Generatorleistung kann Teil der Planung sein. Herstellergrenzen und mögliche Leistungsbegrenzung bei hoher Einstrahlung müssen dabei berücksichtigt werden.
Die Leerlaufspannung aller in Reihe geschalteten Module darf auch bei niedrigen Temperaturen nicht über der maximal zulässigen Eingangsspannung des Wechselrichters liegen. Kälte erhöht die Modulspannung.
Die Betriebsspannung des Strings muss im Arbeitsbereich des MPP-Trackers liegen. Ein String kann also nicht beliebig kurz oder lang gewählt werden.
Moderne Module können hohe Ströme liefern. Deshalb müssen Betriebsstrom und Kurzschlussstrom der Module beziehungsweise parallel verschalteten Strings zu den Stromgrenzen des jeweiligen MPPT-Eingangs passen.
Unterschiedlich ausgerichtete oder deutlich unterschiedlich verschattete Modulfelder sollten nicht ungeprüft am selben Tracker hängen. Zwei oder drei unabhängige MPPTs geben bei mehreren Dachflächen mehr Spielraum.
Je nach Anlagenleistung, Wechselrichter und Netzanschluss kommt eine ein- oder dreiphasige Einspeisung infrage. Für die konkrete Planung sind die aktuellen Anschlussregeln und die Vorgaben des zuständigen Netzbetreibers maßgeblich.
„Batterieanschluss vorhanden“ reicht nicht. Batteriespannung, Batteriemanagement, Kommunikationsprotokoll und freigegebene Speichermodelle müssen zum Wechselrichter passen.
Für Eigenverbrauchsregelung, dynamische Einspeisebegrenzung, Speichersteuerung oder die Einbindung von Wallbox und Wärmepumpe kann ein zusätzlicher Energiezähler beziehungsweise Smart Meter erforderlich sein.
Stringlänge, Spannung, Strom und Wechselrichterleistung werden zusammen ausgelegt. Dafür stellen Hersteller eigene Planungstools bereit. Die elektrische Auslegung gehört in die Planung des Fachbetriebs.
Für normale Dachanlagen sind vor allem String-, Mikro- und Hybrid-Wechselrichter relevant. Begriffe wie „Multistring“ beschreiben heute häufig eher die Ausstattung eines String-Wechselrichters mit mehreren MPP-Trackern als eine völlig eigene Geräteklasse.
Mehrere Solarmodule werden in Reihe zu einem String verbunden. Der Wechselrichter wandelt den Gleichstrom der Strings zentral in Wechselstrom um.

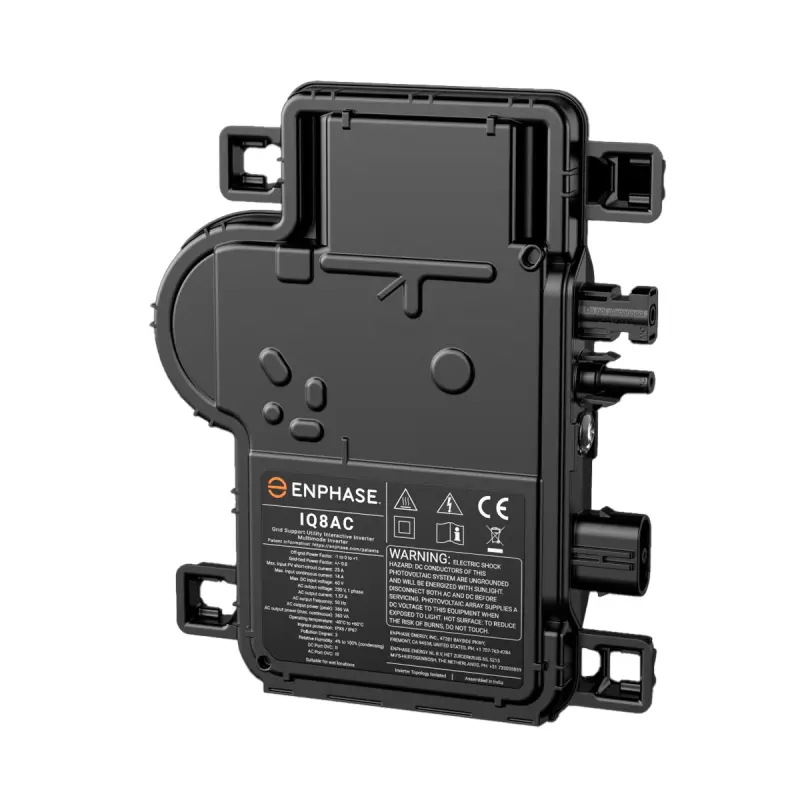

Die Umwandlung erfolgt direkt an einem oder mehreren Modulen. Dadurch werden kleine Modulgruppen unabhängig von einem großen zentralen String-Wechselrichter betrieben.

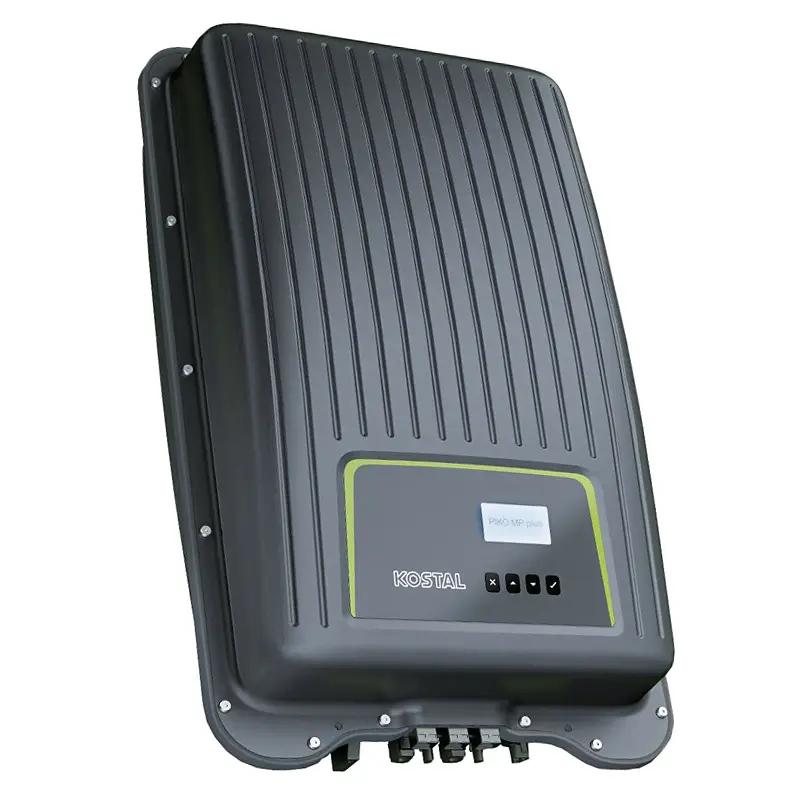

Ein Hybrid-Wechselrichter besitzt zusätzlich eine Batterieschnittstelle und kann einen kompatiblen DC-Speicher innerhalb des PV-Systems steuern.
Viele aktuelle String- und Hybrid-Wechselrichter besitzen ohnehin zwei, drei oder mehr MPP-Tracker. Für die Auswahl ist deshalb wichtiger, wie viele unabhängige Tracker und Stringeingänge ein Gerät besitzt, als ob es ausdrücklich als „Multistring“ bezeichnet wird.
Leistungsoptimierer sind keine Wechselrichter. Sie werden an einzelnen Modulen eingesetzt und können Mismatch-Verluste reduzieren oder eine modulgenaue Überwachung ermöglichen. Sie müssen zum verwendeten Wechselrichtersystem passen.
Insel-Wechselrichter bilden ein eigenes Netz ohne öffentlichen Netzanschluss. Batteriewechselrichter wiederum dienen der Batterieanbindung, etwa bei AC-gekoppelten Speichern. Beides ist nicht dasselbe wie ein normaler netzgekoppelter PV-Wechselrichter.
Ein MPP-Tracker sucht laufend den Arbeitspunkt, an dem ein angeschlossenes Modulfeld die höchste Leistung abgibt.
Werden Modulfelder mit sehr unterschiedlichen Bedingungen an getrennten Trackern betrieben, können sie unabhängig voneinander geregelt werden.
Genau deshalb ist die Anzahl der MPP-Tracker bei Ost-West-Dächern, Gauben oder mehreren Dachneigungen oft wichtiger als ein kleiner Unterschied beim maximalen Wirkungsgrad.
Gleiche Module, gleiche Ausrichtung und gleiche Neigung lassen sich meist vergleichsweise geradlinig als String planen.
Die beiden Ausrichtungen sollten bei der Auslegung getrennt betrachtet werden. Ein Wechselrichter mit mehreren unabhängigen MPPTs ist hier häufig sinnvoll.
Verschattung reduziert die tatsächlich verfügbare Solarleistung. Mehrere MPPTs, eine angepasste Stringplanung oder je nach System Leistungsoptimierer beziehungsweise Mikro-Wechselrichter können dabei helfen, zusätzliche Mismatch-Verluste zu begrenzen.
Ein Optimierer erzeugt keinen Solarstrom aus Schatten. Er kann lediglich verhindern, dass unterschiedliche Modulbedingungen innerhalb des Systems unnötig weitere Verluste verursachen.
Wer einen Speicher direkt mit der neuen PV-Anlage kombinieren möchte, sollte Wechselrichter und Batterie von Anfang an gemeinsam auswählen.
Selbst wenn beide Geräte mit „Hochvolt“ gekennzeichnet sind, bedeutet das noch keine Kompatibilität. Entscheidend ist die Freigabeliste des Herstellers für die konkrete Kombination aus Wechselrichter, Batteriemodulen und Steuerungseinheit.
Wird eine bestehende PV-Anlage erst später um einen Speicher ergänzt, kann alternativ auch eine AC-gekoppelte Speicherlösung infrage kommen.
Mehr zu Speichergröße und AC-/DC-Kopplung gibt es im PV-Speicher-Ratgeber .
Die Bezeichnung „Hybrid-Wechselrichter“ sagt noch nicht, wie sich die Anlage bei einem Netzausfall verhält.
Das lässt sich nicht allein anhand der Dachgröße entscheiden. Wechselrichterleistung, Netzanschluss und die Anforderungen des Netzbetreibers gehören zur Planung.
Einphasige Geräte werden unter anderem bei kleineren Anlagen und Mikro-Wechselrichter-Systemen eingesetzt.
Ob ein bestimmtes Gerät in der geplanten Leistung einphasig angeschlossen werden darf, muss anhand der geltenden Anschlussbedingungen geprüft werden.
Bei größeren Hausanlagen kommen häufig dreiphasige Wechselrichter zum Einsatz. Die Leistung wird dabei auf alle drei Außenleiter verteilt.
Für netzgekoppelte Anlagen in Deutschland sind unter anderem die VDE-AR-N 4105 und die Technischen Anschlussbedingungen des jeweiligen Netzbetreibers zu beachten.
Auch ein elektrisch passender Wechselrichter muss am vorgesehenen Montageort und im späteren Betrieb zum Projekt passen.
Schutzart, zulässige Umgebungstemperatur, vorgeschriebene Abstände und Kühlkonzept prüfen. Ein Wechselrichter sollte seine Wärme ungehindert abgeben können.
Modelle mit Lüfter können hörbar sein. Für Hauswirtschaftsraum, Keller oder Garage ist das meist weniger relevant als bei einer Montage direkt neben Wohn- oder Schlafräumen.
WLAN allein sagt wenig über das Energiemanagement aus. Vorher prüfen, welche App, Energiezähler, Wallboxen, Speicher oder Wärmepumpen mit dem System tatsächlich zusammenarbeiten.
Der Vergleich zeigt die grundsätzlichen Unterschiede. Die konkrete elektrische Eignung muss anschließend anhand des jeweiligen Datenblatts geprüft werden.
| Ausführung | Typischer Einsatz | Speicher | Wichtig bei der Auswahl |
|---|---|---|---|
| String-Wechselrichter | Klassische Dachanlagen und Gewerbeanlagen | Nicht automatisch | MPPT-Anzahl, Strings, Spannung und Eingangsstrom |
| String-Wechselrichter mit mehreren MPPTs | Mehrere Dachausrichtungen oder getrennte Modulfelder | Modellabhängig | Anzahl unabhängiger Tracker und Eingänge |
| Mikro-Wechselrichter | Balkonkraftwerke, kleine und stark aufgeteilte Anlagen | Abhängig vom Gesamtsystem | Modulkompatibilität, AC-Verkabelung und Systemarchitektur |
| Hybrid-Wechselrichter | Neue PV-Anlagen mit DC-Speicher | Ja, aber nur freigegebene Speicher | Batteriekompatibilität, Ladeleistung und Backup-Funktionen |
| Insel-Wechselrichter | Systeme ohne öffentliches Stromnetz | Meist zentraler Bestandteil | Lasten, Batterie, Generatorleistung und Inselnetzplanung |
| Leistungsoptimierer | Ergänzung bestimmter String-Systeme | Kein eigener Speicheranschluss | Systemkompatibilität; kein eigenständiger Wechselrichter |
Wer die folgenden Informationen bereits kennt, kann ungeeignete Modelle früh aussortieren.
Wechselrichter, Module und Speicher sollten nicht getrennt voneinander ausgewählt werden. Diese Ratgeber behandeln die angrenzenden Entscheidungen im Detail.
Netzgekoppelte Photovoltaikanlagen müssen technisch geplant, angeschlossen und geprüft werden. In Deutschland gelten für den Netzanschluss unter anderem die VDE-AR-N 4105 sowie die Technischen Anschlussbedingungen des jeweiligen Netzbetreibers. Die DC-Installation und der feste elektrische Anschluss gehören in die Hände einer Elektrofachkraft.
Nein. PV-Generatorleistung und AC-Nennleistung werden bei der Anlagenplanung aufeinander abgestimmt und müssen nicht identisch sein. Entscheidend sind die zulässige PV-Leistung des Geräts, Spannung, Strom, Standortbedingungen und die gewünschte Betriebsweise. Eine größere DC-Modulleistung kann geplant sein, darf aber die technischen Grenzwerte des Wechselrichters nicht überschreiten.
Das hängt von den Modulfeldern ab. Bei einer einheitlichen Dachfläche kann ein einfacher Aufbau ausreichen. Bei Ost-West, verschiedenen Dachneigungen oder getrennten Modulfeldern sind mehrere unabhängige MPP-Tracker häufig sinnvoll. Die konkrete Zuordnung gehört zur Stringplanung.
Nein. Zuerst sollte geprüft werden, wie stark und wie häufig die Verschattung auftritt und ob sie über Stringaufteilung und MPP-Tracker berücksichtigt werden kann. Leistungsoptimierer oder Mikro-Wechselrichter können bei bestimmten Anlagen sinnvoll sein, sind aber keine pauschale Voraussetzung für jedes verschattete Dach.
Nein. Wechselrichter und Speicher müssen als Kombination freigegeben sein. Neben dem Spannungsbereich müssen auch Batteriemanagement, Kommunikation und Software zusammenpassen. Maßgeblich ist die aktuelle Kompatibilitätsliste des Herstellers.
Nicht automatisch. Backup- und Ersatzstromfunktionen unterscheiden sich je nach Gerät deutlich. Teilweise wird nur ein eigener Backup-Ausgang versorgt, teilweise können Stromkreise oder größere Teile des Hauses eingebunden werden. Je nach System werden zusätzlich ein Batteriespeicher und eine Umschalteinrichtung benötigt.
Ja, aber der Aufbau entscheidet über den Aufwand. Ist bereits ein kompatibler Hybrid-Wechselrichter vorhanden, kann ein freigegebener DC-Speicher infrage kommen. Bei einer bestehenden Anlage mit normalem PV-Wechselrichter kann alternativ ein AC-gekoppeltes Speichersystem mit eigenem Batteriewechselrichter eingesetzt werden.
