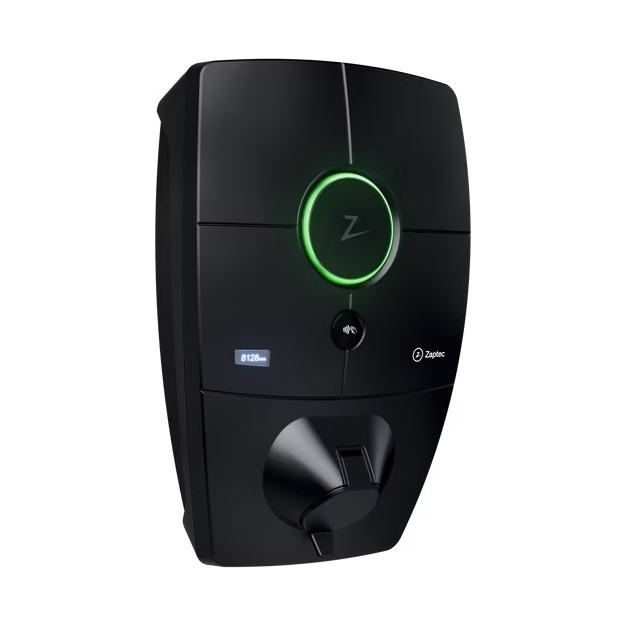

Zaptec Pro M&E eichrechtskonforme Wallbox mit bis zu 22 kW
Die Zaptec Pro M&E ist eine intelligente AC-Wallbox für gewerbliche, gemeinschaftliche und öffentlich zugängliche Ladeinfrastrukturen. Die Ladestation bietet eine Ladeleistung von bis zu 22 kW und verfügt über eine Typ-2-Ladesteckdose. Die M&E-Ausführung ist speziell für Anwendungen ausgelegt, bei denen Ladevorgänge nach den Anforderungen des deutschen Mess- und Eichrechts transparent erfasst und abgerechnet werden sollen.
Für die Energieerfassung ist ein MID-zertifizierter Energiezähler der Klasse B integriert. Zusätzlich erfüllt die Zaptec Pro M&E die entsprechenden Anforderungen der PTB für mess- und eichrechtskonforme Ladeeinrichtungen. Die Messdaten der einzelnen Ladevorgänge werden so bereitgestellt, dass eine nachvollziehbare und überprüfbare Abrechnung ermöglicht wird. Ein integriertes Display zeigt die Gesamtenergie in kWh direkt an der Ladestation an.
Ein wesentliches Merkmal der Zaptec Pro ist der dynamische Phasen- und Lastausgleich. Werden mehrere Zaptec Pro Ladestationen innerhalb einer gemeinsamen Installation betrieben, kann die verfügbare elektrische Leistung automatisch auf die angeschlossenen Ladepunkte und Phasen verteilt werden. Dadurch lassen sich auch größere Ladeinfrastrukturen auf Basis der vorhandenen Anschlussleistung aufbauen und später modular erweitern.
Für die Kommunikation stehen 4G LTE-M, WLAN und Powerline Communication (PLC) zur Verfügung. Zusätzlich unterstützt die Wallbox OCPP 1.6J für die Anbindung an kompatible Backend-Systeme sowie Integrationsmöglichkeiten über API und Webhooks. Die Verwaltung und Überwachung mehrerer Ladepunkte kann über die Zaptec Systemumgebung erfolgen.
Zur Nutzeridentifikation besitzt die Zaptec Pro M&E einen integrierten RFID- und NFC-Leser. Unterstützt werden unter anderem ISO/IEC 14443 Type A und ISO/IEC 15693. Zusätzlich ist ein PLC-Modul für zukünftige ISO-15118-Anwendungen integriert und schafft damit die technische Grundlage für weitergehende Fahrzeugkommunikation wie Plug & Charge.
Für den elektrischen Schutz verfügt die Ladestation über einen integrierten Fehlerstromschutz Typ B sowie einen dreipoligen 40-A-Leitungsschutzschalter mit Charakteristik C. Die Zaptec Pro M&E besitzt die Schutzart IP54 und die Stoßfestigkeit IK10 und ist gemäß den Installationsvorgaben für geeignete Innen- und Außenbereiche vorgesehen.
Technische Highlights der Zaptec Pro M&E
| Merkmal |
Beschreibung |
| Hersteller |
Zaptec |
| Modell |
Zaptec Pro M&E |
| Produkttyp |
AC-Wallbox |
| Betriebsart |
EVSE Mode 3 nach IEC 61851-1 |
| Maximale Ladeleistung |
22 kW bei 32 A / 3-phasig im TN-Netz |
| Ladeleistung IT-Netz |
Bis 12,7 kW bei 32 A / 3-phasig |
| Einphasige Ladeleistung |
Bis 7,4 kW bei 32 A |
| Netzspannung |
230 / 400 V AC ± 10 % |
| Unterstützte Netzformen |
TN / IT / TT |
| Ladeanschluss |
Typ-2-Steckdose nach IEC 62196-2 |
| Steckdosenabdeckung |
Integrierte selbstschließende Abdeckung |
| Kabelverriegelung |
Elektronisch, dauerhaft aktivierbar |
| Energiezähler |
MID Klasse B nach EN 50470 |
| Mess- und Eichrecht |
Eichrechtskonforme M&E-Ausführung nach den vorgesehenen deutschen Anforderungen |
| PTB-Anforderungen |
PTB-A 50.7 / REA-Dokument 6-A |
| Display |
Anzeige der Gesamtenergie in kWh |
| Zugangskontrolle |
RFID / NFC |
| RFID/NFC-Standards |
ISO/IEC 14443 A / ISO/IEC 15693 |
| Bluetooth |
Bluetooth 5.1 BR/EDR/BLE |
| 4G |
LTE-M |
| WLAN |
2,4 GHz, IEEE 802.11 b/g/n |
| PLC |
HomePlug Green PHY, 10 Mbit/s |
| OCPP |
OCPP 1.6J |
| Drittanbieter-Integration |
API / Webhooks |
| ISO 15118 |
PLC-Hardware für zukünftige Anwendungen integriert |
| Lastmanagement |
Dynamischer Lastausgleich innerhalb kompatibler Zaptec Pro Installationen |
| Phasenausgleich |
Dynamische Phasenauswahl innerhalb einer Zaptec Pro Installation |
| Fehlerstromschutz |
RCD Typ B integriert |
| Leitungsschutzschalter |
3 × 40 A, Typ C, 10 kA |
| Schutzklasse |
Klasse I |
| Überspannungskategorie |
Kategorie III, 4 kV |
| Schutzart |
IP54 |
| Stoßfestigkeit |
IK10 |
| Betriebstemperatur |
-30 bis +40 °C |
| Abmessungen (H × B × T) |
392 × 258 × 112 mm |
| Gewicht |
ca. 5 kg inklusive Rückplatte |
| Standby-Verbrauch |
3 W |
| Montage |
Wand- oder Säulenmontage |
Häufig gestellte Fragen zur Zaptec Pro M&E
Welche Ladeleistung bietet die Zaptec Pro M&E?
Im dreiphasigen TN-Netz unterstützt die Zaptec Pro M&E eine Ladeleistung von bis zu 22 kW bei 32 A. Im dreiphasigen IT-Netz sind bis zu 12,7 kW und einphasig bis zu 7,4 kW bei 32 A möglich.
Was bedeutet M&E bei der Zaptec Pro?
M&E bezeichnet die für den deutschen Markt vorgesehene mess- und eichrechtskonforme Ausführung. Sie ermöglicht die nachvollziehbare Erfassung und Bereitstellung der Messdaten für entsprechende Abrechnungsanwendungen.
Ist zusätzlich ein MID-Zähler integriert?
Ja. Die Zaptec Pro M&E besitzt einen integrierten MID-zertifizierten Energiezähler der Klasse B. Die M&E-Ausführung geht darüber hinaus und berücksichtigt die zusätzlichen Anforderungen für mess- und eichrechtskonforme Ladeanwendungen in Deutschland.
Besitzt die Zaptec Pro ein fest angeschlossenes Ladekabel?
Nein. Die Ladestation verfügt über eine Typ-2-Steckdose. Ein kompatibles Typ-2-Ladekabel wird separat mit der Wallbox und dem Elektrofahrzeug verbunden.
Unterstützt die Zaptec Pro dynamisches Lastmanagement?
Ja. Werden mehrere Zaptec Pro Ladestationen gemeinsam betrieben, verteilt das System die verfügbare elektrische Leistung dynamisch auf die angeschlossenen Ladepunkte und Phasen.
Welche Kommunikationsmöglichkeiten besitzt die Zaptec Pro M&E?
Die Wallbox unterstützt 4G LTE-M, WLAN, Powerline Communication und Bluetooth. Zusätzlich stehen OCPP 1.6J sowie Integrationsmöglichkeiten über API und Webhooks zur Verfügung.
Welcher Fehlerstromschutz ist integriert?
Die Zaptec Pro M&E verfügt über einen integrierten Fehlerstromschutz Typ B. Vor jedem Ladezyklus erfolgen eine Kalibrierung und ein Selbsttest des Schutzsystems.
Kann die Zaptec Pro Ladeinfrastruktur später erweitert werden?
Ja. Das System ist modular aufgebaut. Zusätzliche Zaptec Pro Ladestationen können innerhalb einer entsprechend geplanten Installation ergänzt und in das gemeinsame Phasen- und Lastmanagement eingebunden werden.
Ergänzung Wallboxen:
Ab dem 01.01.2024 müssen u. a. auch Ladeeinrichtungen nach § 14a EnWG steuerbar sein. Gemäß § 19 Abs. 2 Niederspannungsanschlussverordnung (NAV) sind auch Ladeeinrichtungen für Elektrofahrzeuge dem Netzbetreiber vor deren Inbetriebnahme mitzuteilen. Erreicht die elektrische Anlage eine bestimmte Bemessungsleistung in der Summe, bedarf deren Inbetriebnahme darüber hinaus der vorherigen Zustimmung des Netzbetreibers.
Bitte klären Sie vor Kauf mit Ihrem zuständigen Netzbetreiber ab, ob die gewählte Ladestation die technischen Anforderungen und Vorschriften nach EnWG erfüllt. Hierfür wird keine Gewähr übernommen.
Der Anschluss bzw. die Installation von nicht steckerfertigen Ladestationen darf nur durch einen Fachmann (z. B. eingetragener Elektroinstallateur) durchgeführt werden.
