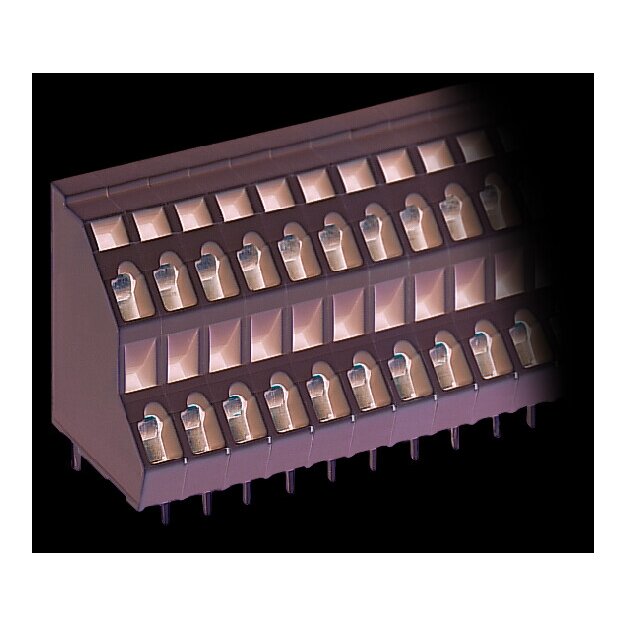

Wago 736-110 Doppelstock-Leiterplattenklemme 2,5 mm² Rastermaß 5 mm Grau

Wago 736-110 Doppelstock-Leiterplattenklemme 2,5 mm² Rastermaß 5 mm Grau

Artikelnummer: 736-110 Wago-736-110_4044918913614
Hersteller: Wago
EAN: 4044918913614

UVP: 11,21 €

7,06 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Doppelstock-Leiterplattenklemme; 2,5 mm²; Rastermaß 5 mm; 20-polig; CAGE CLAMP®; grau

Leiterplattenklemme Serie 736 mit CAGE CLAMP®

Bei dieser Leiterplattenklemme mit der Artikelnummer 736-110 steht ein einfacher und zuverlässiger Anschluss im Fokus. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm nötig. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe sind die Abmessungen (51,1 x 30,6 x 21) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet. Über ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im 45 °-Winkel zur Oberfläche eingeführt.

Weitere Informationen

Befestigungsart:	löten

Technische Daten und Merkmale zu Wago 736-110 Doppelstock-Leiterplattenklemme 2,5 mm² Rastermaß 5 mm Grau:

Bemessungsstoßspannung	4 kV
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Bemessungsstrom In	21 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	2,5 mm²
Anzahl der elektrischen Anschlüsse	20
Werkstoff des Isolierkörpers	Thermoplast
Anzahl der Etagen	2
Gehäusefarbe	grau
Befestigungsart	löten
Anschlussart Leiterplatte	Lötanschluss
Länge des Pins	4 mm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Höhe	26,5 mm
Rastermaß der Anschlüsse	5 mm
Werkstoff der Anschlussoberfläche	Zinn
Art der Banderolierung	ohne
Bemessungsspannung	320 V
Überspannungskategorie	III
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Federzuganschluss
