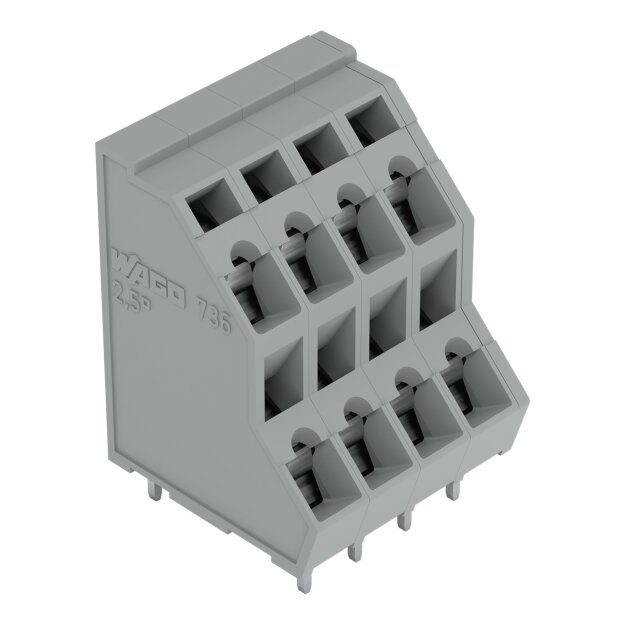

Wago 736-105 Doppelstock-Leiterplattenklemme 2,5 mm² Rastermaß 5 mm Grau

Wago 736-105 Doppelstock-Leiterplattenklemme 2,5 mm² Rastermaß 5 mm Grau

Artikelnummer: 736-105 Wago-736-105_4044918913256
Hersteller: Wago
EAN: 4044918913256

UVP: 6,12 €

3,85 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Doppelstock-Leiterplattenklemme; 2,5 mm²; Rastermaß 5 mm; 10-polig; CAGE CLAMP®; grau

Leiterplattenklemme Serie 736 mit CAGE CLAMP®

Bei dieser Leiterplattenklemme mit der Artikelnummer 736-105 steht eine einfache und sichere Verbindung im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm erforderlich. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen betragen in Breite x Höhe x Tiefe (26,1 x 30,6 x 21) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Für die Kontaktoberfläche wurde Zinn eingesetzt. Über ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Eingeführt wird der Leiter in einem 45 °-Winkel zur Oberfläche.

Weitere Informationen

Befestigungsart:	löten

Technische Daten und Merkmale zu Wago 736-105 Doppelstock-Leiterplattenklemme 2,5 mm² Rastermaß 5 mm Grau:

Bemessungsstoßspannung	4 kV
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Bemessungsstrom In	21 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	2,5 mm²
Anzahl der elektrischen Anschlüsse	10
Werkstoff des Isolierkörpers	Thermoplast
Anzahl der Etagen	2
Gehäusefarbe	grau
Durchmesser Anschlusspin	0,7 mm
Befestigungsart	löten
Anschlussart Leiterplatte	Lötanschluss
Länge des Pins	4 mm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Höhe	26,6 mm
Rastermaß der Anschlüsse	5 mm
Werkstoff der Anschlussoberfläche	Zinn
Art der Banderolierung	ohne
Bemessungsspannung	320 V
Überspannungskategorie	III
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Federzuganschluss
