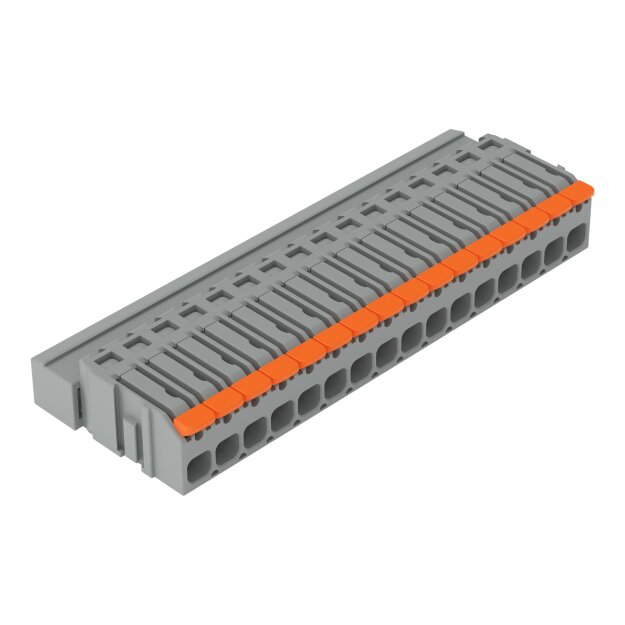

Wago 2231-1616 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Grau

Artikelnummer: 2231-1616 Wago-2231-1616_4066966723205
Hersteller: Wago
EAN: 4066966723205

UVP: 19,21 €

11,71 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

1-Leiter-Stiftleiste; Hebel; Push-in CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 16-polig; 2,50 mm²; grau

Stiftleiste Serie 2231, grau

Bei dieser Stiftleiste (Artikelnummer 2231-1616) ist eine reibungslose Elektroinstallation das Hauptaugenmerk. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie verschiedene Verwendungsmöglichkeiten. Diese Stiftleiste benötigt für den Leiteranschluss eine Abisolierlänge zwischen 11 und 12 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (83,2 x 11,5 x 30,6) mm. In Abhängigkeit von der Leiterart ist die Stiftleiste ausgelegt für Leiterquerschnitte von 0,2 mm² bis 2,5 mm².

Der Universalanschluss für alle Leiterarten – die Push-in CAGE CLAMP®

Die Kontaktoberfläche besteht aus Zinn. Über einen Hebel wird diese Stiftleiste/Stecker betätigt. Das "Multi Connection System" – MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.

ermöglicht eine vereinfachte Verdrahtung
Betätigung über Hebel
Polzahl: 16
sichere und schnelle Montage
Kompakte Baugrößen

Weitere Informationen

Polzahl:	16

Technische Daten und Merkmale zu Wago 2231-1616 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Grau:

Bemessungsstoßspannung	4 kV
Anzahl der Steckkontaktreihen	1
Anschließbare Kabeltype	Rundkabel
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	100 °C
Bemessungsstrom In	16 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	2,5 mm²
Werkstoff des Isolierkörpers	Polyamid (PA)
Beschichtung Gehäuse	unbeschichtet
Gehäusefarbe	grau
Rastermaß der Kontakte	5 mm
Winkel Kontakt/Leiteranschluss	90° (vertikal nach oben)
Kontaktausführung	Stift
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Ausführung des elektrischen Anschlusses	Federzuganschluss
Werkstoff des Gehäuses	Kunststoff
Art der Verbindung	Leiterplatte zu Kabel
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5 mm²
Polzahl	16
Werkstoff der Kontaktbeschichtung	Zinn
Bemessungsspannung	320 V
Verschmutzungsgrad	2
Überspannungskategorie	III
