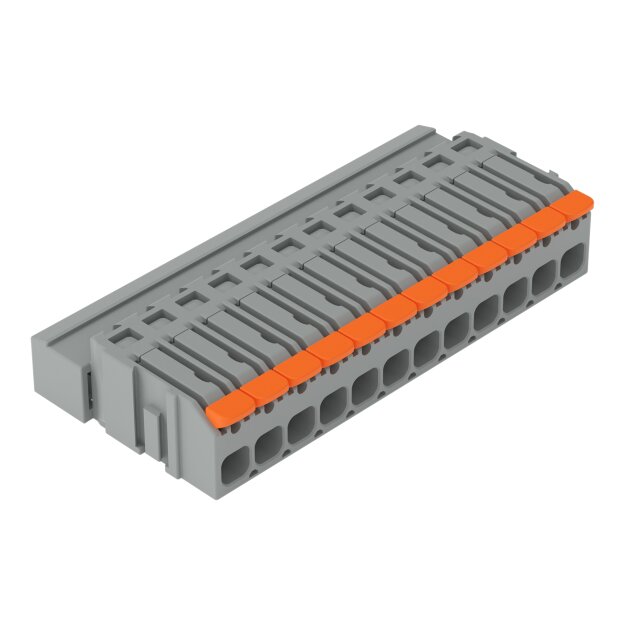

Wago 2231-1612 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Grau

Artikelnummer: 2231-1612 Wago-2231-1612_4066966722994
Hersteller: Wago
EAN: 4066966722994

UVP: 14,41 €

8,79 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

1-Leiter-Stiftleiste; Hebel; Push-in CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 12-polig; 2,50 mm²; grau

Stiftleiste Serie 2231 mit Push-in CAGE CLAMP®

Die Stiftleiste (Artikelnummer 2231-1612) ermöglicht eine saubere Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Stiftleiste Abisolierlängen von 11 bis 12 mm benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe betragen die Abmessungen (63,2 x 11,5 x 30,6) mm. Diese Stiftleiste ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² geeignet.

Einfache Betätigung dank Hebel!

Die Oberfläche der Kontakte besteht aus Zinn. Diese Stiftleiste/Stecker wird durch einen Hebel betätigt. Das MCS – "Multi Connection System" von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.

Betätigung über Hebel
Leiteranschlussrichtung zur Leiterplatte: 0 °
Polzahl: 12
Kompakte Baugrößen
Rastermaß: 5 mm

Weitere Informationen

Polzahl:	12

Technische Daten und Merkmale zu Wago 2231-1612 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Grau:

Bemessungsstoßspannung	4 kV
Anzahl der Steckkontaktreihen	1
Anschließbare Kabeltype	Rundkabel
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	100 °C
Bemessungsstrom In	16 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	2,5 mm²
Werkstoff des Isolierkörpers	Polyamid (PA)
Beschichtung Gehäuse	unbeschichtet
Gehäusefarbe	grau
Rastermaß der Kontakte	5 mm
Winkel Kontakt/Leiteranschluss	90° (vertikal nach oben)
Kontaktausführung	Stift
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Ausführung des elektrischen Anschlusses	Federzuganschluss
Werkstoff des Gehäuses	Kunststoff
Art der Verbindung	Leiterplatte zu Kabel
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5 mm²
Polzahl	12
Werkstoff der Kontaktbeschichtung	Zinn
Bemessungsspannung	320 V
Verschmutzungsgrad	2
Überspannungskategorie	III
