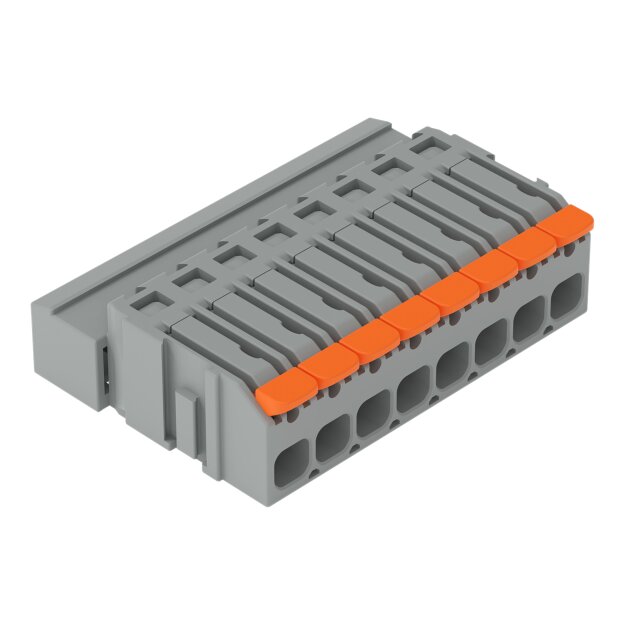

Wago 2231-1608 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Grau

Artikelnummer: 2231-1608 Wago-2231-1608_4066966722949
Hersteller: Wago
EAN: 4066966722949

UVP: 9,66 €

5,89 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

1-Leiter-Stiftleiste; Hebel; Push-in CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 8-polig; 2,50 mm²; grau

Stiftleiste Serie 2231 mit 0 ° Leiterabgang zur Steckrichtung

Bei dieser Stiftleiste (Artikelnummer 2231-1608) ist eine reibungslose Elektroinstallation das Hauptaugenmerk. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Stiftleiste Abisolierlängen von 11 bis 12 mm benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (43,2 x 11,5 x 30,6) mm. In Abhängigkeit von der Leiterart eignet sich die Stiftleiste für Leiterquerschnitte von 0,2 mm² bis 2,5 mm².

Einfache Betätigung dank Hebel!

Für die Kontaktoberfläche wurde Zinn verwendet. Über einen Hebel wird diese Stiftleiste/Stecker betätigt. Das MCS – "Multi Connection System" von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.

Polzahl: 8
Betätigung über Hebel
Leiteranschlussrichtung zur Leiterplatte: 0 °
Für jede Verdrahtungsaufgabe die richtige Klemme
strukturierte und schnelle Elektroinstallation

Weitere Informationen

Polzahl:	8

Technische Daten und Merkmale zu Wago 2231-1608 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Grau:

Bemessungsstoßspannung	4 kV
Anzahl der Steckkontaktreihen	1
Anschließbare Kabeltype	Rundkabel
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	100 °C
Bemessungsstrom In	16 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	2,5 mm²
Werkstoff des Isolierkörpers	Polyamid (PA)
Beschichtung Gehäuse	unbeschichtet
Gehäusefarbe	grau
Rastermaß der Kontakte	5 mm
Winkel Kontakt/Leiteranschluss	90° (vertikal nach oben)
Kontaktausführung	Stift
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Ausführung des elektrischen Anschlusses	Federzuganschluss
Werkstoff des Gehäuses	Kunststoff
Art der Verbindung	Leiterplatte zu Kabel
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5 mm²
Polzahl	8
Werkstoff der Kontaktbeschichtung	Zinn
Bemessungsspannung	320 V
Verschmutzungsgrad	2
Überspannungskategorie	III
