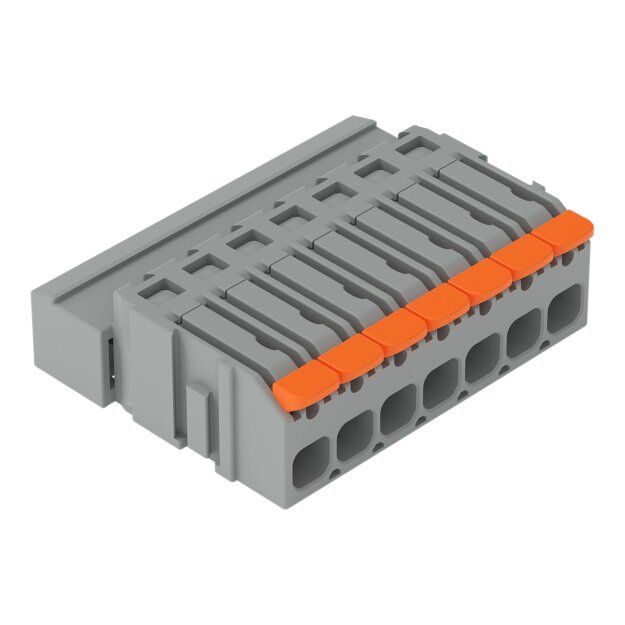

Wago 2231-1607 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Grau

Artikelnummer: 2231-1607 Wago-2231-1607_4066966723045
Hersteller: Wago
EAN: 4066966723045

UVP: 8,50 €

5,18 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

1-Leiter-Stiftleiste; Hebel; Push-in CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 7-polig; 2,50 mm²; grau

Stiftleiste Serie 2231 mit Rastermaß 5 mm

Die Stiftleiste hat die Artikelnummer 2231-1607 und ermöglicht eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie vielseitige Verwendungsmöglichkeiten. Bei dieser Stiftleiste ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 12 mm erforderlich. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (38,2 x 11,5 x 30,6) mm. Diese Stiftleiste ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² geeignet.

Hebel auf, Leiter rein, Hebel zu!

Die Oberfläche der Kontakte ist aus Zinn. Für diese Stiftleiste/Stecker erfolgt die Betätigung per Hebel. Das MCS – "Multi Connection System" von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.

Betätigung über Hebel
ermöglicht eine vereinfachte Verdrahtung
Rastermaß: 5 mm
Polzahl: 7
Kompakte Baugrößen

Weitere Informationen

Polzahl:	7

Technische Daten und Merkmale zu Wago 2231-1607 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Grau:

Bemessungsstoßspannung	4 kV
Anzahl der Steckkontaktreihen	1
Anschließbare Kabeltype	Rundkabel
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	100 °C
Bemessungsstrom In	16 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	2,5 mm²
Werkstoff des Isolierkörpers	Polyamid (PA)
Beschichtung Gehäuse	unbeschichtet
Gehäusefarbe	grau
Rastermaß der Kontakte	5 mm
Winkel Kontakt/Leiteranschluss	90° (vertikal nach oben)
Kontaktausführung	Stift
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Ausführung des elektrischen Anschlusses	Federzuganschluss
Werkstoff des Gehäuses	Kunststoff
Art der Verbindung	Leiterplatte zu Kabel
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5 mm²
Polzahl	7
Werkstoff der Kontaktbeschichtung	Zinn
Bemessungsspannung	320 V
Verschmutzungsgrad	2
Überspannungskategorie	III
