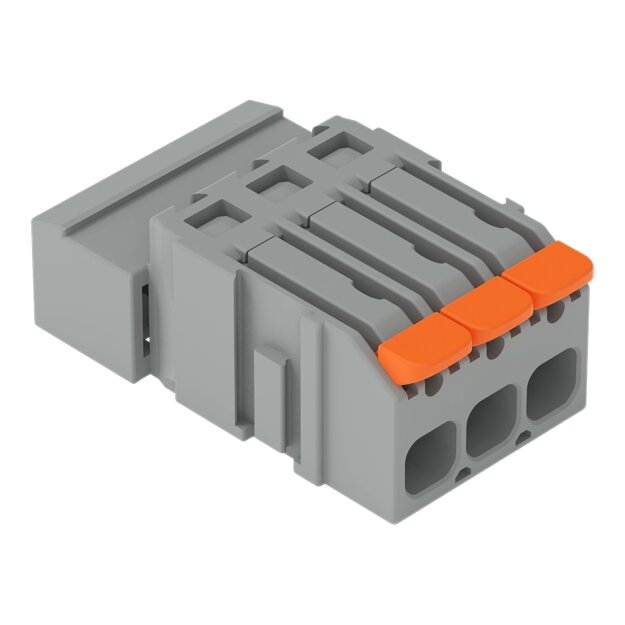

Wago 2231-1603 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Grau

Artikelnummer: 2231-1603 Wago-2231-1603_4066966727647
Hersteller: Wago
EAN: 4066966727647

UVP: 4,09 €

2,50 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 100 Stk. (Gesamtpreis 249.63 €)

1-Leiter-Stiftleiste; Hebel; Push-in CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 3-polig; 2,50 mm²; grau

Stiftleiste Serie 2231 mit 0 ° Leiterabgang zur Steckrichtung

Bei dieser Stiftleiste (Artikelnummer 2231-1603) ist eine ordentliche Elektroinstallation der Schwerpunkt. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Stiftleiste ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 12 mm nötig. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (18,2 x 11,5 x 30,6) mm. In Abhängigkeit von der Leiterart ist die Stiftleiste gemacht für Leiterquerschnitte von 0,2 mm² bis 2,5 mm².

Einfache Betätigung dank Hebel!

Die Kontaktoberfläche besteht aus Zinn. Durch einen Hebel wird diese Stiftleiste/Stecker betätigt. Das "Multi Connection System" – MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.

Kompakte Baugrößen
Leiteranschlussrichtung zur Leiterplatte: 0 °
Betätigung über Hebel
Polzahl: 3
einbaufertig

Weitere Informationen

Polzahl:	2

Technische Daten und Merkmale zu Wago 2231-1603 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Grau:

Bemessungsstoßspannung	4 kV
Anzahl der Steckkontaktreihen	1
Anschließbare Kabeltype	Rundkabel
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	100 °C
Bemessungsstrom In	16 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	2,5 mm²
Werkstoff des Isolierkörpers	Polyamid (PA)
Beschichtung Gehäuse	unbeschichtet
Gehäusefarbe	grau
Rastermaß der Kontakte	5 mm
Winkel Kontakt/Leiteranschluss	90° (vertikal nach oben)
Kontaktausführung	Stift
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Ausführung des elektrischen Anschlusses	Federzuganschluss
Werkstoff des Gehäuses	Kunststoff
Art der Verbindung	Leiterplatte zu Kabel
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5 mm²
Polzahl	2
Werkstoff der Kontaktbeschichtung	Zinn
Bemessungsspannung	320 V
Überspannungskategorie	III
