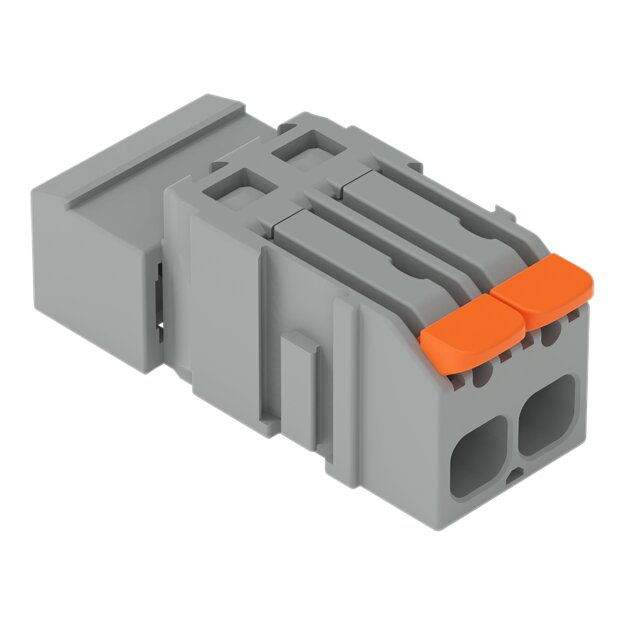

1-Leiter-Stiftleiste; Hebel; Push-in CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 2-polig; 2,50 mm²; grau
Stiftleiste Serie 2231 mit Rastermaß 5 mm
Die Stiftleiste hat die Artikelnummer 2231-1602 und verspricht eine reibungslose Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Stiftleiste ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 12 mm erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (13,2 x 11,5 x 30,6) mm. In Abhängigkeit von der Leiterart ist diese Stiftleiste für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² geeignet.Perfekter Anschluss aller Leiterarten dank Push-in CAGE CLAMP®
Die Oberfläche der Kontakte ist aus Zinn. Für diese Stiftleiste/Stecker erfolgt die Betätigung per Hebel. Das "Multi Connection System" – MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.- Betätigung über Hebel
- Polzahl: 2
- Leiteranschlussrichtung zur Leiterplatte: 0 °
- Rastermaß: 5 mm
- Für jede Verdrahtungsaufgabe die richtige Klemme
| Polzahl: | 2 |
Technische Daten und Merkmale zu Wago 2231-1602 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Grau:
| Bemessungsstoßspannung | 4 kV |
| Anzahl der Steckkontaktreihen | 1 |
| Anschließbare Kabeltype | Rundkabel |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -60 °C |
| Betriebstemperatur | 100 °C |
| Bemessungsstrom In | 16 A |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 mm² |
| Werkstoff des Isolierkörpers | Polyamid (PA) |
| Beschichtung Gehäuse | unbeschichtet |
| Gehäusefarbe | grau |
| Rastermaß der Kontakte | 5 mm |
| Winkel Kontakt/Leiteranschluss | 90° (vertikal nach oben) |
| Kontaktausführung | Stift |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Werkstoff des Gehäuses | Kunststoff |
| Art der Verbindung | Leiterplatte zu Kabel |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 mm² |
| Polzahl | 2 |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Bemessungsspannung | 320 V |
| Überspannungskategorie | III |
