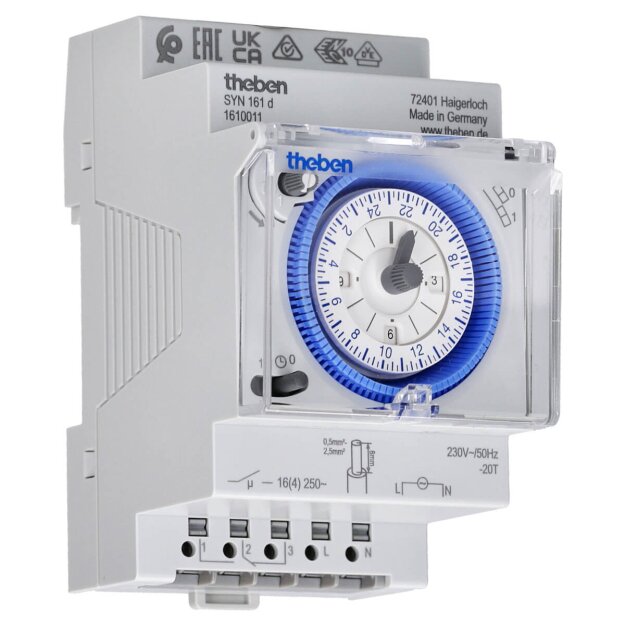

Theben 1610011 Schaltuhr SYN 161 d

Artikelnummer: SYN 161 d Theben-1610011_4003468161371
Hersteller: Theben
EAN: 4003468161371

UVP: 75,64 €

33,20 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Theben SYN 161 d SK analoge Zeitschaltuhr 1610021

Die Theben SYN 161 d SK Zeitschaltuhr 1610021 ist eine analoge 1-Kanal-Zeitschaltuhr mit Tagesprogramm für die Montage auf der DIN-Schiene. Mit 96 Schaltsegmenten lassen sich täglich wiederkehrende Schaltzeiten in einem Raster von 15 Minuten festlegen. Die netzsynchrone Schaltuhr eignet sich zur zeitabhängigen Steuerung elektrischer Verbraucher und Beleuchtungsanlagen.

Der potenzialfreie und phasenunabhängige Schaltausgang ist als Wechsler ausgeführt. Bei 250 V AC und cos φ = 1 beträgt die Schaltleistung bis zu 16 A. Über den integrierten Handschalter können die Betriebsarten Dauer-EIN, AUTO und Dauer-AUS gewählt werden. Eine separate Schaltzustandsanzeige zeigt den aktuellen Betriebszustand an.

Produktvorteile und technische Merkmale:

Analoge Zeitschaltuhr mit Tagesprogramm: tägliche Steuerung elektrischer Verbraucher nach festgelegten Schaltzeiten
1-Kanal-Zeitschaltuhr: ein Schaltkanal mit potenzialfreiem und phasenunabhängigem Wechslerkontakt
96 Schaltsegmente: flexible Programmierung über ein 24-Stunden-Tagesprogramm
15-Minuten-Schaltraster: kürzeste Schaltzeit und Programmierung in 15-Minuten-Schritten
16 A Schaltleistung: bis zu 16 A bei 250 V AC und cos φ = 1 sowie 4 A bei cos φ = 0,6
Für LED-Beleuchtung geeignet: LED-Last bis 180 W bei LED-Lampen ab 2 W gemäß Herstellerangabe
Wechslerkontakt: vielseitiger Schaltausgang für unterschiedliche Steuerungsaufgaben
Manuelle Schaltung: Handschalter mit Dauer-EIN, AUTO und Dauer-AUS
DIN-Schienenmontage: Ausführung mit 3 TE Breite für den Einbau in Elektroverteilungen
Schraubklemmen: Anschluss von Draht oder Litze mit Leiterquerschnitten von 0,5 bis 2,5 mm²

Technische Highlights:

Betriebsspannung	230 V AC, 50 Hz
Programm	Tagesprogramm
Anzahl Kanäle	1
Schaltsegmente	96
Kürzeste Schaltzeit	15 Minuten
Kontaktart	Wechsler
Schaltleistung	16 A bei 250 V AC, cos φ = 1
Montageart	DIN-Schiene
Breite	3 TE
Schutzart	IP20

Die Theben SYN 161 d SK arbeitet mit einem Synchronmotor und besitzt keine Gangreserve. Die Uhrzeit kann sowohl im als auch gegen den Uhrzeigersinn korrigiert werden. Zusätzlich ist eine einfache Sommer-/Winterzeitkorrektur möglich. Der zulässige Umgebungstemperaturbereich beträgt -20 °C bis +55 °C.

Weitere Informationen

Schutzart:	IP20

Herstellerinformation

Theben AG
Hohenbergstraße 32
72401 Haigerloch
Baden-Württemberg
Deutschland
info@theben.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
