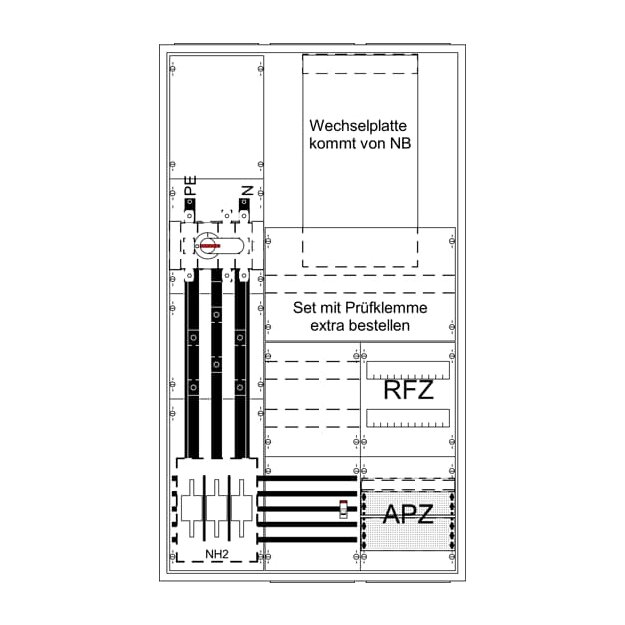

Striebel 2CPX056178R9999 Mess- und Wandler Komplettschr WA39KF61

Artikelnummer: 2CPX056178R9999 Striebel-2CPX056178R_4011617561781
Hersteller: Striebel & John
EAN: 4011617561781

UVP: 7.708,82 €

4.432,57 €

inkl. 19% USt. , zzgl. (Spedition)

auf Lager
Lieferzeit : 2-3 Tage

Mess- und Wandler Komplettschrank. Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom der Schaltgerätekombination InA 250 A, Abmessungen in mm (H x B x T): 1400 x 800 x 215, Netzsystem TN-S, 5-polig, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, Zählerwechselplatte Zählerwechseltafel Größe 1/2 oder 2 (KF421, KF414), Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteil NH2/400 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 400 A / 3-polig (M10), Primärverdrahtung L1-L3 120 qmm , PE+N Cu-Schiene 30 x 5 mm, Anschluss N+PE (M10), Hinweis: Zählerwechselplatte KF414 erforderlich, Sammelschienenanschlussklemmen extra bestellen, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035, vorbereitet zum Einbau einer Zählerwechselplatte Normen: DIN EN 61439-2 Bauhöhe: 5 Bemessungsstrom: 355 A Breite (Netto-Abmessung): 800 mm Höhe (Netto-Abmessung): 1400 mm Montageart: Aufputzmontage/teilweise versenkt montiert Platzeinheiten (PLE): 324 Rastereinheiten (RE): 0 Schutzart: IP31 Schutzklasse: II (schutzisoliert) Tiefe (Netto-Abmessung): 215 mm Werkstoff: Stahlblech

Weitere Informationen

Serie:	WA
Produktgruppe:	Wandlerschrank

Technische Daten und Merkmale zu Striebel 2CPX056178R9999 Mess- und Wandler Komplettschr WA39KF61:

Dauerstrom Inc	250 A
Nennspannung (Un)	415 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsfrequenz	50 Hz
Stoßstromfestigkeit	25 kA
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Anzahl der Türen	2
Anzahl der Schlösser	1
Anzahl der Verteilerreihen	0
Anzahl der Felder	3
Abschlusspunkt Zählerplatz (APZ)	Ja
Umgebungstemperatur	5 °C
Umgebungstemperatur	25 °C
RAL-Nummer	9016
Breite	800 mm
Höhe	1400 mm
Tiefe	215 mm

Herstellerinformation

Busch - Jaeger Elektro GmbH GB: S&J
Freisenbergstr. 2
58513 Lüdenscheid
Nordrhein-Westfalen
Deutschland
