Striebel 2CPX056177R9999 Mess- und Wandler Komplettschr WA39KF41

Artikelnummer: 2CPX056177R9999 Striebel-2CPX056177R_4011617561774
Hersteller: Striebel & John
EAN: 4011617561774

UVP: 7.229,25 €

4.156,82 €

inkl. 19% USt. , zzgl. (Spedition)

auf Lager
Lieferzeit : 2-3 Tage

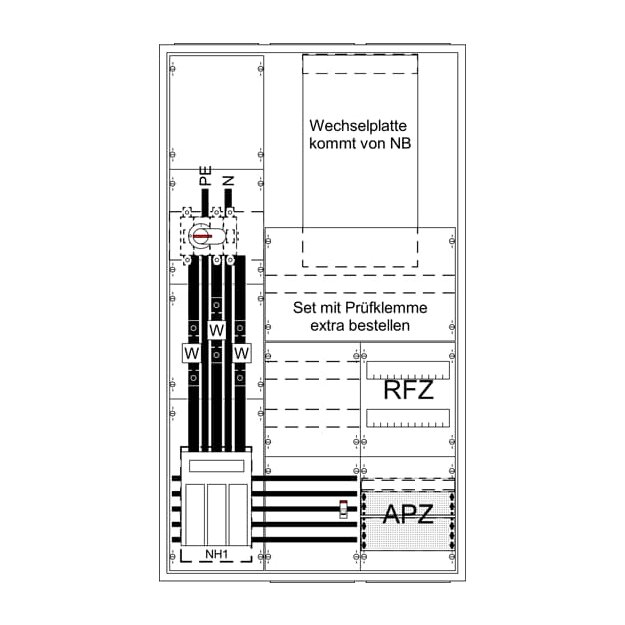

Mess- und Wandler Komplettschrank. Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom der Schaltgerätekombination InA 200 A, Abmessungen in mm (H x B x T): 1400 x 800 x 215, Netzsystem TN-S, 5-polig, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, Zählerwechselplatte Zählerwechseltafel Größe 1/2 oder 2 (KF421, KF414), Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteil NH1/250 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung L1-L3 Cu-Schiene 30 x 5 und 20 x 5, PE+N Cu-Schiene 20 x 5 mm, Anschluss N+PE (M8), Hinweis: Zählerwechselplatte KF414 erforderlich, Sammelschienenanschlussklemmen extra bestellen, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035, vorbereitet zum Einbau einer Zählerwechselplatte Normen: DIN EN 61439-2 Bauhöhe: 5 Bemessungsstrom: 250 A Breite (Netto-Abmessung): 800 mm Höhe (Netto-Abmessung): 1400 mm Montageart: Aufputzmontage/teilweise versenkt montiert Platzeinheiten (PLE): 324 Rastereinheiten (RE): 0 Schutzart: IP31 Schutzklasse: II (schutzisoliert) Tiefe (Netto-Abmessung): 215 mm Werkstoff: Stahlblech

Weitere Informationen

Serie:	WA
Produktgruppe:	Wandlerschrank

Technische Daten und Merkmale zu Striebel 2CPX056177R9999 Mess- und Wandler Komplettschr WA39KF41:

Dauerstrom Inc	200 A
Nennspannung (Un)	415 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsfrequenz	50 Hz
Stoßstromfestigkeit	25 kA
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Anzahl der Türen	2
Anzahl der Schlösser	1
Anzahl der Verteilerreihen	0
Anzahl der Felder	3
Abschlusspunkt Zählerplatz (APZ)	Ja
Umgebungstemperatur	5 °C
Umgebungstemperatur	25 °C
RAL-Nummer	9016
Breite	800 mm
Höhe	1400 mm
Tiefe	215 mm

Herstellerinformation

Busch - Jaeger Elektro GmbH GB: S&J
Freisenbergstr. 2
58513 Lüdenscheid
Nordrhein-Westfalen
Deutschland
info.bje@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
