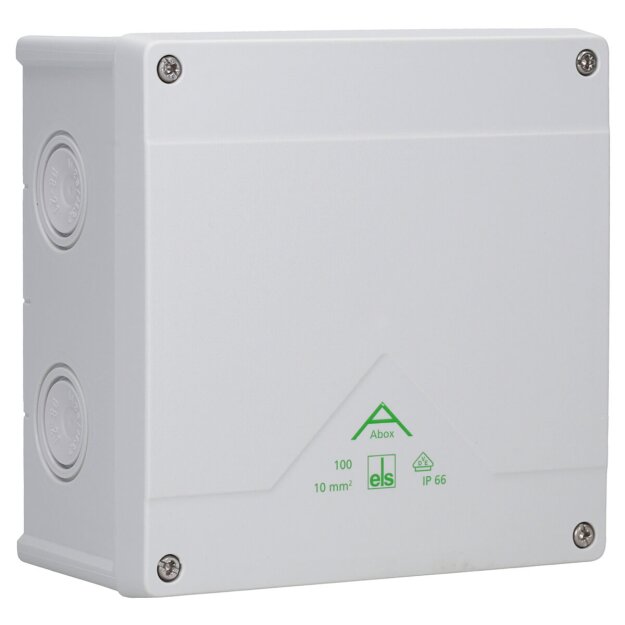

Spelsberg Abox 100-10² Abzweigkasten Schutzart IP66

Spelsberg Abox 100-10² Abzweigkasten Schutzart IP66

Artikelnummer: Abox 100-10² Spelsberg-81042001_4013902660483
Hersteller: Spelsberg
EAN: 4013902660483

UVP: 32,25 €

18,91 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Spelsberg Abox 100-10² Abzweigkasten IP66 mit Klemme

Der Spelsberg Abox 100-10² Abzweigkasten mit der Artikelnummer 81042001 ist für Standardinstallationen im Innenbereich und im geschützten Außenbereich ausgelegt. Das graue Gehäuse misst 152 x 152 x 80 mm und bietet ausreichend Installationsraum zum Abzweigen und Verbinden elektrischer Leitungen. Mit der Schutzart IP66 ist der Abzweigkasten staubdicht und gegen starkes Strahlwasser geschützt. Der Nennquerschnitt beträgt 10 mm², die Bemessungsisolationsspannung liegt bei 690 V AC/DC.

Für die Kabel- und Leitungseinführung verfügt die Spelsberg Abox 100-10² über insgesamt 12 selbstdichtende, weiche Einführungsmembranen in den Größen M20, M25 und M32. Davon befinden sich 10 Einführungen seitlich und 2 auf der Rückseite. Der Dichtbereich von 8 bis 28 mm ermöglicht die Aufnahme unterschiedlicher Kabel- und Leitungsdurchmesser. Innenliegende Befestigungsstellen unterstützen eine geschützte Wand- oder Deckenmontage.

Der IP66 Abzweigkasten mit Klemme ist bereits mit einer hochliegenden 5-poligen Schraubklemme ausgestattet. Der maximale Nennquerschnitt nach Herstellerangabe beträgt 10 mm²; je Pol sind unter anderem bis zu vier Leiter mit 2,5 mm², 4 mm², 6 mm² oder 10 mm² sowie zwei Leiter mit 16 mm² anschließbar. Das halogenfreie Gehäuse besteht aus Polypropylen, ist UV-beständig und erreicht die Schlagfestigkeit IK07. Der zulässige Umgebungstemperaturbereich reicht von -25 °C bis +55 °C.

Spelsberg Abox 100-10² Abzweigkasten: robuste Bauform mit 152 x 152 x 80 mm
Abzweigkasten IP66: staubdicht und gegen starkes Strahlwasser geschützt
10 mm² Nennquerschnitt: Bemessungsisolationsspannung 690 V AC/DC
5-polige Schraubklemme: hochliegende Klemmenanordnung für starre und flexible Leiter mit Aderendhülse
12 Leitungseinführungen: 10 seitliche und 2 rückseitige selbstdichtende Einführungsmembranen
M20-, M25- und M32-Einführungen: Dichtbereich von 8 bis 28 mm
Abzweigkasten für geschützte Außenbereiche: für Innenbereich und geschützte Außeninstallationen ausgelegt
UV-beständiges Polypropylen: halogenfreies Gehäuse für anspruchsvollere Installationsbedingungen
Schlagfestigkeit IK07: widerstandsfähiges Installationsgehäuse
Bemessungsstrom 57 A: passend für entsprechende elektrische Abzweig- und Verbindungsaufgaben

Weitere Informationen

Hersteller-Farbe:	Grau
Serie:	Abox
Schutzart:	IP66
Montageart:	Wand-/Deckenmontage
Polzahl:	5
Produktgruppe:	Dose, Gehäuse für Montage auf der Wand/Decke
Farbe:

Technische Daten und Merkmale zu Spelsberg 81042001 Abzweigkasten Schutzart IP66 max. Leiterquerschnitt 10² Schlagfestigkeit IK07 Schutzklasse II Ui 690V AC Ui 690V DC DLG VDE halogenfrei Abox 100-10²:

Montageart	Wand-/Deckenmontage
Farbe	grau
Breite	152 mm
Ausführung	Verbindungskasten
Halogenfrei	ja
Tiefe	80 mm
Form	quadratisch
Oberflächenschutz	unbehandelt
Bestückung	Schraubklemme
Bemessungsisolationsspannung Ui	690 V
Länge	152 mm
Plombierbar	ja
Funktionserhalt	ohne
Einsatztemperatur	-25 °C
Einsatztemperatur	55 °C
Werkstoff	Kunststoff
Anzahl der Einführungen	12
Explosionsgeprüfte Ausführung	nein
Deckelbefestigung	geschraubt
Max. Leiterquerschnitt	10 mm²
Mit Abschirmung	nein
Witterungsbeständig	ja
Schutzart (IP)	IP66
Einführung von hinten	ja
Für Ex-Zone Gas	ohne
Anreihbar	nein
Art der Gehäusedurchführung	Dichtmembran
Für Ex-Zone Staub	ohne
Ausführung Deckel	sonstige
Vergießbar	nein
Mit Vergussmasse mitgeliefert	nein
Transparenter Deckel	nein
Schutzart (NEMA)	sonstige
Montage im Erdreich	nein
Montage unter Wasser	nein
