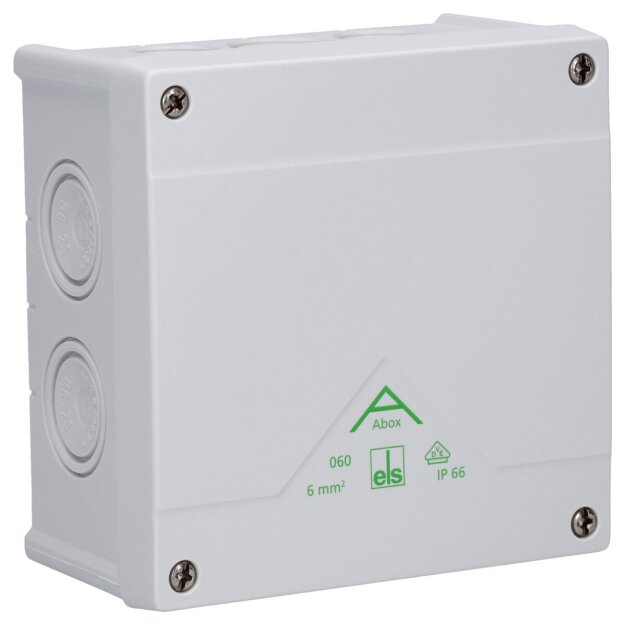

Spelsberg Abox 060-6² Abzweigkasten Schutzart IP66

Spelsberg Abox 060-6² Abzweigkasten Schutzart IP66

Artikelnummer: Abox 060-6² Spelsberg-80642001_4013902660841
Hersteller: Spelsberg
EAN: 4013902660841

UVP: 23,68 €

14,53 €

inkl. 19% USt. , zzgl.

schnell lieferbar
Lieferzeit : 3-7 Tage

Spelsberg Abox 060-6² Abzweigkasten IP66 mit Klemme

Der Spelsberg Abox 060-6² Abzweigkasten mit der Artikelnummer 80642001 ist für Standardinstallationen im Innenbereich und im geschützten Außenbereich ausgelegt. Das graue Gehäuse misst 127 x 127 x 70 mm und erreicht die Schutzart IP66. Der Nennquerschnitt beträgt 6 mm², die Bemessungsisolationsspannung liegt bei 690 V AC und 690 V DC. Der Bemessungsstrom beträgt 41 A.

Für die Kabel- und Leitungseinführung verfügt die Spelsberg Abox 060-6² über insgesamt 10 selbstdichtende, weiche Einführungsmembranen in den Größen M20, M25 und M32. Davon befinden sich 8 Einführungen seitlich und 2 auf der Rückseite. Der Dichtbereich von 4 bis 28 mm ermöglicht die Aufnahme unterschiedlicher Kabel- und Leitungsdurchmesser. Innenliegende Befestigungsstellen unterstützen die Wand- und Deckenmontage.

Der IP66 Abzweigkasten mit Schraubklemme ist bereits mit einer hochliegenden 5-poligen Klemme für Leiterquerschnitte bis 6 mm² ausgestattet. Pro Pol können bis zu vier starre Kupferleiter beziehungsweise flexible Leiter mit Aderendhülse in den Querschnitten 1,5 mm², 2,5 mm², 4 mm² oder 6 mm² angeschlossen werden. Das Gehäuse besteht aus halogenfreiem, UV-beständigem Polypropylen und erreicht die Schlagfestigkeit IK07. Der zulässige Umgebungstemperaturbereich reicht von -25 °C bis +55 °C.

Spelsberg Abox 060-6² Abzweigkasten: robuste Bauform mit 127 x 127 x 70 mm
Abzweigkasten IP66: staubdicht und gegen starkes Strahlwasser geschützt
5-polige Schraubklemme: hochliegende Klemmenanordnung für Leiterquerschnitte bis 6 mm²
Bemessungsstrom 41 A: Bemessungsisolationsspannung 690 V AC/DC
10 Leitungseinführungen: 8 seitliche und 2 rückseitige selbstdichtende Einführungsmembranen
M20-, M25- und M32-Einführungen: Dichtbereich von 4 bis 28 mm
UV-beständiger Abzweigkasten: für Innenbereich und geschützten Außenbereich geeignet
Halogenfreies Polypropylen: Gehäuse mit Einführungselementen aus thermoplastischem Elastomer
Schlagfestigkeit IK07: widerstandsfähiges Installationsgehäuse für Wand- und Deckenmontage
Temperaturbereich -25 bis +55 °C: für unterschiedliche Installationsbedingungen ausgelegt

Weitere Informationen

Hersteller-Farbe:	Grau
Serie:	Abox
Schutzart:	IP66
Montageart:	Wand-/Deckenmontage
Polzahl:	5
Produktgruppe:	Dose, Gehäuse für Montage auf der Wand/Decke
Farbe:

Technische Daten und Merkmale zu Spelsberg 80642001 Abzweigkasten Schutzart IP66 max. Leiterquerschnitt 6² Schlagfestigkeit IK07 Schutzklasse II Ui 690V AC Ui 690V DC DLG VDE halogenfrei Abox 060-6²:

Montageart	Wand-/Deckenmontage
Farbe	grau
Breite	127 mm
Ausführung	Verbindungskasten
Halogenfrei	ja
Tiefe	70 mm
Form	quadratisch
Oberflächenschutz	unbehandelt
Bestückung	Schraubklemme
Bemessungsisolationsspannung Ui	690 V
Länge	127 mm
Plombierbar	ja
Funktionserhalt	ohne
Einsatztemperatur	-25 °C
Einsatztemperatur	55 °C
Werkstoff	Kunststoff
Anzahl der Einführungen	10
Explosionsgeprüfte Ausführung	nein
Deckelbefestigung	geschraubt
Max. Leiterquerschnitt	6 mm²
Mit Abschirmung	nein
Witterungsbeständig	ja
Schutzart (IP)	IP66
Einführung von hinten	ja
Für Ex-Zone Gas	ohne
Anreihbar	nein
Art der Gehäusedurchführung	Dichtmembran
Für Ex-Zone Staub	ohne
Ausführung Deckel	sonstige
Vergießbar	nein
Mit Vergussmasse mitgeliefert	nein
Transparenter Deckel	nein
Schutzart (NEMA)	sonstige
Montage im Erdreich	nein
Montage unter Wasser	nein

Herstellerinformation

Günther Spelsberg GmbH & Co. KG
Im Gewerbepark 1
58579 Schalksmühle
Nordrhein-Westfalen
Deutschland
info@spelsberg.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
