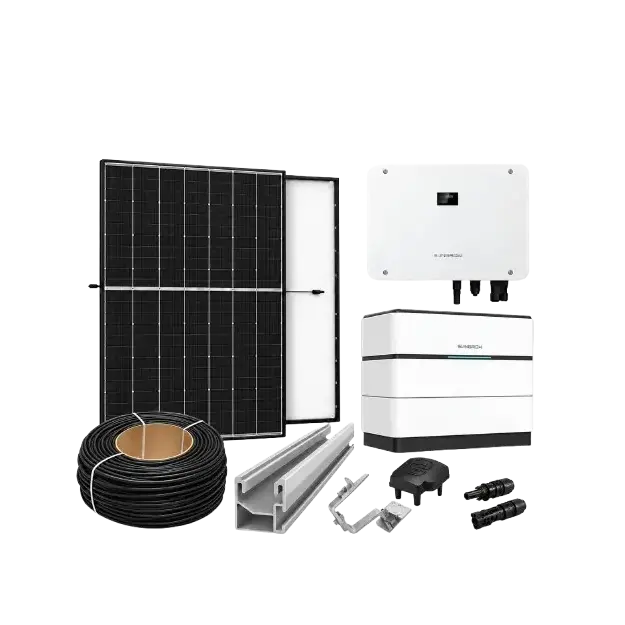

Sungrow Speedkit 15,04 kWp mit Batteriespeicher
Das Sungrow Speedkit mit 15,04 kWp kombiniert Solarmodule, Hybrid-Wechselrichter, Speichertechnik, Montagesystem und ausgewähltes Zubehör in einem aufeinander abgestimmten Komplettpaket. Die Zusammenstellung reduziert den Aufwand bei der Auswahl der einzelnen Systemkomponenten und schafft eine gemeinsame Basis für leistungsstarke Photovoltaikanlagen mit Batteriespeicher.
Das Speedkit verbindet die Speicher- und Wechselrichtertechnik von Sungrow mit leistungsstarken Solarmodulen von Trina Solar und einem Montagesystem von K2 Systems. Die abgestimmte Systemarchitektur ermöglicht die Speicherung überschüssiger Solarenergie und unterstützt damit eine hohe Nutzung des selbst erzeugten PV-Stroms.
Für die Solarstromerzeugung enthält das Set 32 Trina Solar TSM-470NEG9R.28 Vertex S+ Glas-Glas-Solarmodule mit jeweils 470 Wp. Daraus ergibt sich eine installierte PV-Nennleistung von insgesamt 15,04 kWp. Die Vertex S+ Module verbinden eine hohe Modulleistung mit N-Typ i-TOPCon-Zelltechnologie und einer robusten Glas-Glas-Konstruktion.
Als Hybrid-Wechselrichter kommt der Sungrow SH15T-V11 zum Einsatz. Der Hybrid-Wechselrichter übernimmt innerhalb des Systems die Energieumwandlung und intelligente Energiesteuerung. Laut Set-Zusammenstellung sind WiNet Dongle, Meter und drei CTs gemeinsam mit dem Wechselrichter enthalten.
Für die Speicherung überschüssiger Solarenergie enthält das Speedkit ein Sungrow SBR Zubehörset Batterie sowie drei Sungrow SBH V11 Speichermodule. Die modulare Speicherarchitektur ermöglicht eine Erweiterung innerhalb der kompatiblen Sungrow-Systemkonfiguration.
Für das System ist ein Backup-Anschluss bis zu 63 A möglich. Damit kann die PV- und Speicherlösung um eine Backup-Versorgung ergänzt werden. Die konkrete Auslegung richtet sich nach der jeweiligen Anlagenkonfiguration und den technischen Anforderungen der Installation.
Für die Montage der 32 Solarmodule enthält das Speedkit umfangreiche Komponenten von K2 Systems. Dazu gehören SingleHook 4S Dachhaken, SingleRail 36 Montageschienen, Schienenverbinder sowie Mittel- und Endklemmen. Komponenten für Kabelmanagement, Potentialausgleich und Blitzschutz ergänzen das Montagesystem.
Für die DC-Verkabelung sind zusätzlich ein 100-m-Ring KBE DB+ Solarkabel mit 6 mm² sowie Stäubli PV-KBT4-EVO 2A Kupplungsbuchsen und PV-KST4-EVO 2A Kupplungsstecker Bestandteil des Komplettpakets.
Lieferumfang
- 32x Trina Solar TSM-470NEG9R.28 Vertex S+, Glas-Glas-Solarmodul
- 1x Sungrow SH15T-V11 Hybrid-WR, inkl. WiNet Dongle, Meter + 3 CT´s
- 1x Sungrow SBR Zubehörset Batterie
- 3x Sungrow SBH V11 Speichermodul
- 102x K2 SingleHook 4S, Dachhaken
- 24x K2 SingleRail 36, 3,65 m, Montageschiene
- 20x K2 Schienenverbinder SingleRail 36/50
- 60x K2 Mittelklemme, 25-40 mm, schwarz
- 20x K2 Endklemme, 25-40 mm, schwarz
- 250x K2 Tellerkopf Holzbauschraube 8x100 mm
- 100x K2 Modulkabelmanagement PA66W
- 20x K2 Abdeckkappe für SingleRail 36 und CrossRail 36/160
- 10x K2 Blitzschutzklemme 8 mm
- 40x K2 TerraGrif QL
- 16x K2 BlackCover für SingleRail 36
- 1x KBE DB+ Solarkabel, erdverlegbar, 6 mm², schwarz, 100 m Rolle
- 10x Stäubli PV-KBT4-EVO 2A/6I, Kupplungsbuchse (+) für Kabel Ø 4-6 mm²
- 10x Stäubli PV-KST4-EVO 2A/6I, Kupplungsstecker (-) für Kabel Ø 4-6 mm²
Hinweis zur Auslegung der Unterkonstruktion:
Die statischen Gegebenheiten sowie die am Installationsort auftretenden Wind- und Schneelasten sind vor Ort bauseits zu prüfen.
Die Auslegung der im Set enthaltenen Unterkonstruktion erfolgt exemplarisch für ein einlagiges Montagesystem auf einem Ziegeldach und auf Basis einer definierten Modulfeldgeometrie.
Bei abweichenden baulichen Gegebenheiten sowie Änderungen der Modulanordnung oder Modulfeldgeometrie ist die erforderliche Anzahl und Eignung der Komponenten vor der Installation zu prüfen und gegebenenfalls anzupassen.
