Sungrow Speedkit 13,16 kWp mit Batteriespeicher
Das Sungrow Speedkit mit 13,16 kWp kombiniert Solarmodule, Hybrid-Wechselrichter, Speichertechnik, Montagesystem und ausgewähltes Zubehör in einem aufeinander abgestimmten Komplettpaket. Die Zusammenstellung reduziert den Aufwand bei der Auswahl der einzelnen Systemkomponenten und schafft eine gemeinsame Basis für leistungsstarke Photovoltaikanlagen mit Batteriespeicher.
Das Speedkit verbindet die Speicher- und Wechselrichtertechnik von Sungrow mit leistungsstarken Solarmodulen von DMEGC und einem Montagesystem von K2 Systems. Die abgestimmte Systemarchitektur ermöglicht die Speicherung überschüssiger Solarenergie und unterstützt damit eine hohe Nutzung des selbst erzeugten PV-Stroms.
Für die Solarstromerzeugung enthält das Set 28 DMEGC DM470G12RT-G48HBB Glas-Glas-Solarmodule mit jeweils 470 Wp. Daraus ergibt sich eine installierte PV-Nennleistung von insgesamt 13,16 kWp. Die schwarzen Module basieren auf monokristalliner N-Typ-Zelltechnologie, erreichen jeweils einen Modulwirkungsgrad von 23,5 % und verbinden eine hohe Flächenleistung mit einer robusten Glas-Glas-Konstruktion.
Als Hybrid-Wechselrichter kommt der Sungrow SH12T zum Einsatz. Der Hybrid-Wechselrichter übernimmt innerhalb des Systems die Energieumwandlung und intelligente Energiesteuerung. Laut Set-Zusammenstellung sind WiNet Dongle, Meter und drei CTs gemeinsam mit dem Wechselrichter enthalten.
Für die Speicherung überschüssiger Solarenergie enthält das Speedkit ein Sungrow SBR Zubehörset Batterie sowie zwei Sungrow SBH V11 Speichermodule. Die modulare Speicherarchitektur ermöglicht eine Erweiterung innerhalb der kompatiblen Sungrow-Systemkonfiguration.
Für das System ist ein Backup-Anschluss bis zu 63 A möglich. Damit kann die PV- und Speicherlösung um eine Backup-Versorgung ergänzt werden. Die konkrete Auslegung richtet sich nach der jeweiligen Anlagenkonfiguration und den technischen Anforderungen der Installation.
Für die Montage der 28 Solarmodule enthält das Speedkit umfangreiche Komponenten von K2 Systems. Dazu gehören SingleHook 4S Dachhaken, SingleRail 36 Montageschienen, Schienenverbinder sowie Mittel- und Endklemmen. Komponenten für Kabelmanagement, Potentialausgleich und Blitzschutz ergänzen das Montagesystem.
Für die DC-Verkabelung sind zusätzlich ein 100-m-Ring KBE DB+ Solarkabel mit 6 mm² sowie Stäubli PV-KBT4-EVO 2A Kupplungsbuchsen und PV-KST4-EVO 2A Kupplungsstecker Bestandteil des Komplettpakets.

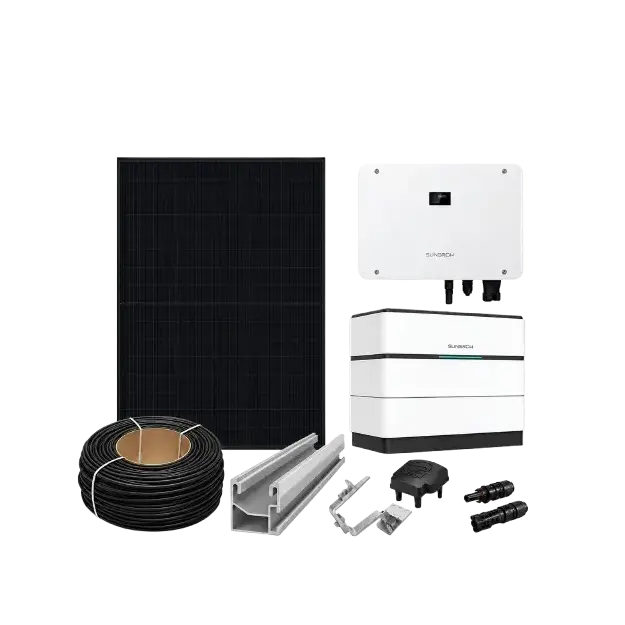

Lieferumfang
- 28x DMEGC DM470G12RT-G48HBB, Glas-Glas-Solarmodul, schwarz
- 1x Sungrow SH12T Hybrid-WR, inkl. WiNet Dongle, Meter + 3 CTs
- 1x Sungrow SBR Zubehörset Batterie
- 2x Sungrow SBH V11 Speichermodul
- 90x K2 SingleHook 4S, Dachhaken
- 20x K2 SingleRail 36, 3,65 m, Montageschiene
- 20x K2 Schienenverbinder SingleRail 36/50
- 60x K2 Mittelklemme, 25-40 mm, schwarz
- 20x K2 Endklemme, 25-40 mm, schwarz
- 200x K2 Tellerkopf Holzbauschraube 8x100 mm
- 100x K2 Modulkabelmanagement PA66W
- 20x K2 Abdeckkappe für SingleRail 36 und CrossRail 36/160
- 10x K2 Blitzschutzklemme 8 mm
- 30x K2 TerraGrif QL
- 16x K2 BlackCover für SingleRail 36
- 1x KBE DB+ Solarkabel, erdverlegbar, 6 mm², schwarz, 100 m Rolle
- 10x Stäubli PV-KBT4-EVO 2A/6I, Kupplungsbuchse (+) für Kabel Ø 4-6 mm²
- 10x Stäubli PV-KST4-EVO 2A/6I, Kupplungsstecker (-) für Kabel Ø 4-6 mm²
Hinweis zur Auslegung der Unterkonstruktion:
Die statischen Gegebenheiten sowie die am Installationsort auftretenden Wind- und Schneelasten sind vor Ort bauseits zu prüfen.
Die Auslegung der im Set enthaltenen Unterkonstruktion erfolgt exemplarisch für ein einlagiges Montagesystem auf einem Ziegeldach und auf Basis einer definierten Modulfeldgeometrie.
Bei abweichenden baulichen Gegebenheiten sowie Änderungen der Modulanordnung oder Modulfeldgeometrie ist die erforderliche Anzahl und Eignung der Komponenten vor der Installation zu prüfen und gegebenenfalls anzupassen.
